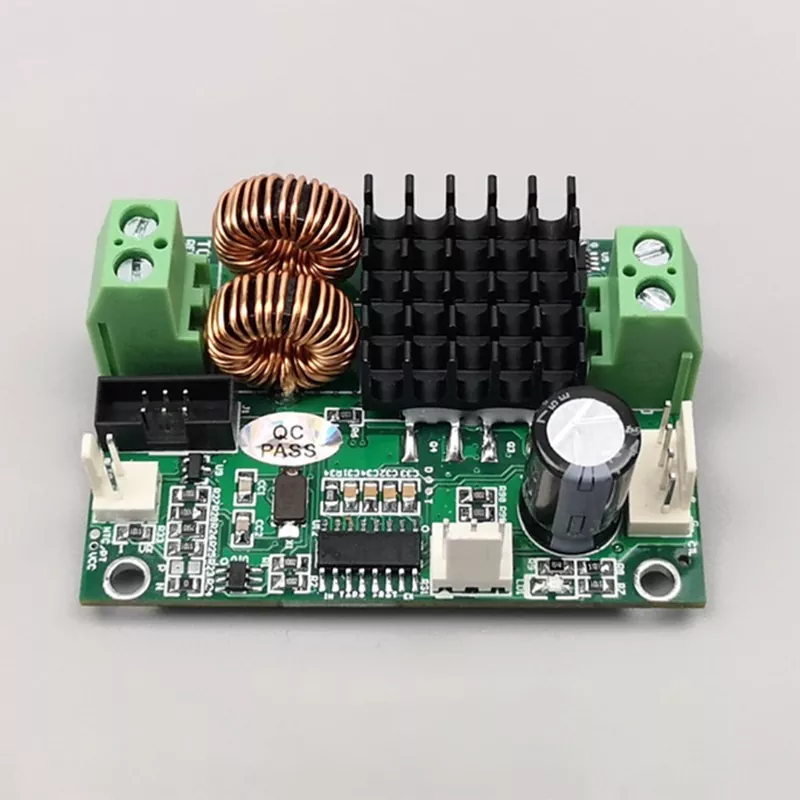

컴팩트한 디자인과 높은 정밀도를 갖춘 TCB-NC 온도 조절기

TCB-NC는 고밀도 산업 제어 시나리오 및 소형 정밀 장비용으로 설계된 전용 반도체 온도 제어 보드입니다. 컴팩트한 디자인과 높은 정밀도를 갖춘 TCB-NC 온도 컨트롤러는 PID 계산, 고전력 구동, NTC 센서 데이터 수집 및 신호 피드백을 단일 장치에 결합하는 고집적 회로 설계를 활용하여 효율적인 시스템 통합을 가능하게 합니다.

핵심 작동 원리

TCB-NC는 반도체 기반 가열 및 냉각 응용 분야에 맞게 특별히 맞춤화된 최적화된 폐쇄 루프 PID 피드백 제어 메커니즘을 사용합니다.

내장된 NTC 온도 센서를 사용하여 장치와 환경에서 실시간 온도 데이터를 수집하고 이러한 판독값을 설정된 매개변수와 신속하게 비교하여 온도 편차를 정확하게 계산합니다.

3단계 PID(비례-적분-미분) 알고리즘을 활용하여 출력 매개변수를 동적으로 조정하고 열전 냉각판에 공급되는 전류를 지속적으로 변조하여 기존의 간단한 온/오프 제어 방법을 대체합니다.

이는 급격한 온도 변화로 인한 열충격을 효과적으로 방지합니다. 부하 온도가 동적으로 변하는 경우에도 컨트롤러는 목표 온도에 신속하게 고정되어 최소한의 변동으로 안정적이고 지속적인 온도 제어를 보장합니다.

매개변수

제품특징

1. 초소형 구조

소형화, 통합 설계를 특징으로 하는 TCB-NC 온도 컨트롤러는 컴팩트한 디자인과 고정밀도를 갖추고 있어 기존 온도 제어 장비에서 발견되는 부피가 큰 구조를 제거합니다. 작고 가벼운 폼 팩터 덕분에 고밀도 산업용 캐비닛과 소형 정밀 장치에 원활하게 내장할 수 있습니다.

기존 시스템에 비해 설치 공간이 크게 절약되어 산업 장비의 소형화 및 통합을 향한 현재 추세에 부합합니다.

2. 산업 등급 EMC 간섭 저항

TCB-NC는 공장에서 출고되기 전에 포괄적인 전자파 적합성(EMC) 테스트를 거쳐 전자파 간섭에 대한 탁월한 저항성을 입증합니다.

고전압, 다중 장치 상호 작용 및 강한 전자기 잡음이 특징인 복잡한 산업 환경에서도 신호 중단이나 제어 오류 없이 정확한 온도 데이터 수집과 안정적인 시스템 작동을 유지합니다.

3. 간단한 인간-기계 상호작용

고화질 시각적 디스플레이와 직관적인 메뉴 탐색 기능을 갖추고 있어 매개변수 설정과 온도 제어 모드 전환이 쉬워집니다.

전문적인 기술 전문 지식이 필요하지 않습니다. 표준 작업자는 장비 시운전 및 매개변수 교정을 신속하게 완료할 수 있으므로 대량 생산 장비 설정 및 일일 유지 관리에 모두 적합합니다.

4. 초고온 제어 정밀도

반도체 제조, 정밀 테스트 및 실험실 분석과 같은 까다로운 응용 분야에 특별히 최적화되었습니다. 최소한의 온도 내성을 제공하고 장기간에 걸쳐 정밀하고 안정적인 온도를 유지합니다.

정밀 장비의 온도 변동으로 인한 테스트 오류 및 공정 편차와 같은 문제를 효과적으로 해결하여 높은 제품 수율과 정확한 실험 데이터를 보장합니다.

5. 컴팩트한 사이즈, 고성능

컴팩트한 폼팩터와 고전력 구동 모듈을 결합하여 높은 열전 변환 효율로 다양한 표준 열전 냉각기(TEC)를 안정적으로 구동할 수 있습니다.

고강도 온도 제어 작업 요구와 컴팩트한 설치 요구 사이의 균형을 유지하여 동일한 크기의 표준 온도 제어 보드보다 훨씬 뛰어난 성능을 제공합니다.

기존 온도 제어 시스템에 비해 어떤 장점이 있나요?

1. 더 높은 통합

기존의 산업용 온도 제어 시스템에는 외부 드라이브 모듈과 신호 수집 장비가 필요하므로 아키텍처가 복잡하고 배선이 번거롭습니다.

TCB-NC 온도 컨트롤러는 드라이브 및 피드백 시스템이 내장된 일체형 통합 설계가 특징입니다. 컴팩트한 디자인과 고정밀도를 갖춘 TCB-NC 온도 컨트롤러는 독립형 장치로서 독립적으로 정밀한 온도 제어를 수행하여 시스템 아키텍처를 크게 단순화합니다.

2. 더욱 스마트해진 제어 로직

기존의 온/오프 온도 제어는 온도 오버슈트, 잦은 시작-정지 주기, 심각한 열 충격과 같은 문제로 인해 장기간 작동 시 정밀 핵심 부품이 손상될 수 있습니다.

이 제품은 지속적인 PID 동적 출력 조절을 활용하여 온도 변화를 원활하게 하고 변동을 최소화하여 핵심 구성 요소를 효과적으로 보호하고 장비의 전체 ​​서비스 수명을 연장합니다.

3. 더 넓은 적용 적합성

NTC 서미스터에 대한 기본 지원은 대부분의 정밀 온도 제어 장비의 센서 구성과의 호환성을 보장하고 냉각 및 가열 애플리케이션 모두에 유연하게 적응할 수 있도록 합니다.

정적 항온 실험실 작업이든 동적 산업 부하 조건이든 안정적이고 고정밀 작동을 유지하여 기존의 특수 온도 제어 장치보다 훨씬 더 다양한 기능을 제공합니다.

주류 애플리케이션 시나리오

1. 산업 자동화 제어 캐비닛

고밀도 통합 전기 제어 캐비닛을 위한 정확하고 일정한 온도의 열 관리 기능을 제공합니다. 컴팩트한 디자인과 높은 정밀도를 갖춘 TCB-NC 온도 컨트롤러는 높은 내부 온도로 인한 전기 부품 노화 및 작동 오류를 방지하여 자동화 생산 라인의 지속적이고 안정적인 작동을 보장합니다.

2. 정밀 실험 장비

각종 분석기기, 시험장비, 실험시료 등의 항온제어에 적합합니다. 무진동 작동, 높은 정밀도, 낮은 간섭 등의 장점을 통해 온도 변동이 실험 데이터에 미치는 영향을 제거하여 정확하고 재현 가능한 테스트 결과를 보장합니다.

3. 반도체 미세공정 장비

반도체 미세 가공, 정밀 에칭, 마이크로/나노 검사 장비의 온도 조절에 사용됩니다. 반도체 제조 공정의 엄격한 온도 제어 기준을 충족하여 정밀 가공의 수율 향상에 도움을 줍니다.

4. 신에너지 보조설비

새로운 에너지 테스트 장비, 에너지 저장 시스템용 열 관리 구성 요소 및 미세 온도 제어 모듈과 호환됩니다. 작동 온도를 안정화하고 신에너지 장비의 복잡한 고온 및 저온 작동 조건에 적응합니다.

FAQ

Q1: 기존 솔루션과 비교하여 TCB-NC 온도 제어 시스템으로 전환하는 핵심 가치는 무엇입니까?

핵심 이점은 세 가지 영역에 있습니다.
첫째, 더 작은 설치 공간과 더 높은 통합성을 갖추고 있어 소형 장비를 개조하는 데 이상적입니다.
둘째, 더 높은 온도 제어 정밀도와 더 넓은 센서 호환성을 제공하여 정밀 제조 공정에 적합합니다.
셋째, 외부 보조 하드웨어가 필요하지 않아 전체 시스템 구조가 단순화되고 장비 통합, 배선 및 장기 유지 관리 비용이 효과적으로 절감됩니다.

Q2: 최적의 온도 제어를 달성하려면 PID 매개변수를 어떻게 교정해야 합니까?

업계 표준 반복 교정 방법을 권장합니다. 먼저 적분(I) 및 미분(D) 매개변수를 0으로 설정하고 약간의 온도 진동이 발생할 때까지 비례 게인(Kp)을 점차적으로 늘립니다. 다음으로 적분 시간(Ti)을 조정하여 정상 상태 온도 오류를 제거합니다. 마지막으로 미분 시간(Td)을 미세 조정하여 온도 응답 속도를 개선하고 변동을 억제합니다. 장비별 정밀 매개변수에 대해서는 당사 기술팀에 문의하여 일대일 안내를 받으세요.

Q3: 컴팩트한 디자인과 높은 정밀도를 갖춘 TCB-NC 온도 조절기는 고정밀 반도체 장비의 작동 조건에 적합한가요?

본 제품은 반도체 마이크로 장비 및 정밀 테스트 장비용으로 특별히 개발된 제품입니다. 산업 등급 전자파 적합성(EMC) 및 안정성 테스트를 거쳤습니다. 높은 공간 효율성, 안정적인 온도 출력 및 최소한의 데이터 오류를 특징으로 하는 이 제품은 반도체 생산 라인의 미세 온도 제어 및 정밀 실험실 장비에 이상적인 솔루션으로 사용됩니다.

Q4: 장치는 양방향 가열 및 냉각 제어를 지원합니까? 단방향 작동을 위해 맞춤화할 수 있습니까?

기본적으로 가열과 냉각 사이의 자동 전환을 지원하여 작동 조건에 따라 일정한 온도를 유지합니다. 또한 다양한 장비의 특정 온도 제어 요구 사항을 충족하기 위해 가열 전용 또는 냉각 전용 모드로 구성할 수 있는 맞춤형 프로그래밍을 지원하여 높은 맞춤화 유연성을 제공합니다.

Q5: 대량 주문 시 기술 통합 지원 및 애프터 서비스가 제공됩니까?

당사는 원 제조업체로서 대량 주문에 대한 전용 기술 통합, 매개변수 조정 지침 및 시스템 수준 통합 지원을 제공합니다. 모든 제품은 표준화된 품질 관리와 완전한 선적 전 검사를 거칩니다. 우리는 또한 기업의 대량 생산 및 프로젝트 반복 요구 사항을 충족하기 위해 장기적인 판매 후 기술 지원을 제공합니다.
