한 설계 엔지니어가 새로운 의료 진단 장치를 연구하고 있습니다. 이 장치에는 4°C의 정확한 온도를 유지할 수 있고 다른 테스트를 위해 가열로 전환할 수 있는 작은 냉각 영역이 필요합니다. 냉각 장치는 컴팩트하고 진동이 없어야 하며 어떤 방향에서도 작동할 수 있어야 합니다. 압축기, 팬, 열교환기 등 기존 냉각 장치는 이러한 요구 사항을 충족할 수 없습니다. 그들은 너무 크고, 너무 시끄럽고, 너무 융통성이 없습니다. 해결책은 펠티에 효과를 사용하여 열을 펌핑하는 고체 장치인 열전 냉각기입니다. 펠티에 효과는 다음과 같은 현상을 구별합니다.열전 냉각기다른 모든 냉각 기술로부터 이것이 소형화할 수 있는 이유이고, 움직이는 부품이 없으며, 냉각에서 가열로 즉시 전환할 수 있는 이유입니다. 조달 엔지니어와 제품 설계자의 경우 열전 냉각기가 특정 응용 분야에 적합한 선택인지 여부를 결정하려면 펠티에 효과를 이해하는 것이 필수적입니다.
이 가이드는 열전 냉각기를 구입해야 하고 그 뒤에 있는 기술을 이해하려는 구매자를 위해 작성되었습니다. 펠티에 효과가 무엇인지, 어떻게 작동하는지, 기존 냉각과 어떻게 다른지, 열전냉각기를 선택할 때 어떤 사양이 중요한지 설명하겠습니다. 우리는 또한 우리 공장의 자세한 제품 매개변수를 제공할 것입니다.푸저우 X-메리탄 테크놀로지 주식회사의료 기기, 레이저 시스템, 자동차 시트, 가전제품 등 무엇을 설계하든 이 가이드는 열전 냉각에 대해 정보를 바탕으로 결정을 내리는 데 도움이 될 것입니다.

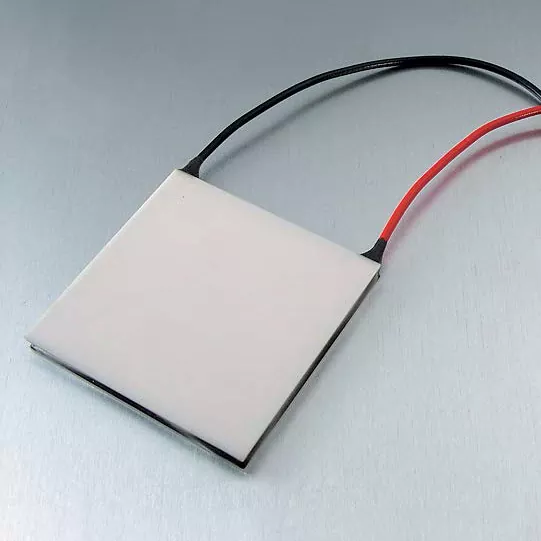

펠티에 효과는 1834년 프랑스 물리학자 장 샤를 아타나제 펠티에(Jean Charles Athanase Peltier)가 발견한 열전 현상입니다. 이는 전류가 통과할 때 서로 다른 두 도체의 접합부에서 발생하는 가열 또는 냉각을 설명합니다. 전류가 한 방향으로 흐를 때 열은 한 접합에서 흡수되고 다른 접합에서 방출됩니다. 전류가 역전되면 효과가 역전됩니다. 열접점은 차가워지고 냉접점은 뜨거워집니다. 이것이 열전 냉각기의 기본 원리입니다. 펠티에 냉각기라고도 알려진 열전 냉각기는 펠티에 효과를 사용하여 장치의 한 면에서 다른 면으로 열을 전달하는 고체 열 펌프입니다. 이 장치는 전기적으로는 직렬로, 열적으로는 병렬로 연결된 p형 및 n형 반도체 펠릿 배열로 구성됩니다. 펠렛은 두 개의 세라믹 기판 사이에 끼워져 있습니다. DC 전류가 가해지면 전자와 정공이 펠릿을 통해 이동하면서 열을 전달합니다. 결과는 차가운 면과 뜨거운 면입니다. 아래 표에는 펠티에 효과의 주요 측면이 요약되어 있습니다.
| 측면 | 설명 |
| 발견 | 장 샤를 아타나세 펠티에, 1834년 |
| 원칙 | 서로 다른 도체의 접합부에서 가열 또는 냉각 |
| 효과의 방향 | 전류의 방향에 따라 다름 |
| 주요 구성 요소 | P형 및 N형 반도체 펠릿, 세라믹 기판 |
| 결과 | 차가운 쪽과 뜨거운 쪽 |
푸저우 X-메리탄 테크놀로지 주식회사의 저희 공장은 펠티에 효과를 기반으로 한 열전 냉각기의 설계 및 제조를 전문으로 합니다. 우리는 반도체 펠릿 제조, 모듈 조립 및 열 시스템 설계 분야에서 광범위한 경험을 보유하고 있습니다. 당사의 제품은 의료 기기부터 가전제품까지 광범위한 응용 분야에 사용됩니다.
열전 냉각기는 몇 가지 근본적인 측면에서 기존 냉각 장치와 다릅니다. 증기 압축 시스템, 흡수식 냉각기, 열 펌프와 같은 기존 냉각 장치는 압축기, 펌프, 팬과 같은 기계적 구성 요소를 사용하여 냉매를 순환시키고 열을 전달합니다. 이러한 시스템은 대규모 냉각에 효과적이고 효율적이지만 부피가 크고 소음이 크며 마모되는 움직이는 부품이 있습니다. 열전 냉각기에는 움직이는 부품이 없습니다. 펠티에 효과를 사용하여 냉매나 기계적 압축 없이 직접 열을 펌핑합니다. 따라서 컴팩트하고 조용하며 안정적이며 어떤 방향에서도 작동할 수 있습니다. 아래 표에서는 두 가지 유형의 냉각 시스템을 비교합니다.
| 특성 | 열전냉각기 | 기존 냉각 장치 |
| 작동 원리 | 펠티에 효과 | 증기 압축 또는 흡수 |
| 움직이는 부품 | 없음 | 압축기, 팬, 펌프 |
| 냉각제 | 없음 | 필수의 |
| 크기 | 콤팩트 | 크기가 큰 |
| 소음 | 무음(팬 제외) | 시끄러운 |
| 진동 | 없음 | 예 |
| 정위 | 모든 방향 | 일반적으로 고정 방향 |
| 냉방/난방 | 가역적(현재 반전에 따라) | 되돌릴 수 없음(추가 밸브 없음) |
| 능률 | 낮음(COP는 일반적으로 0.5 - 1.5) | 높음(COP는 일반적으로 2 - 4) |
| 정밀한 온도 제어 | 우수(+/- 0.1°C) | 보통(+/- 1°C) |
우리 공장에서는 고체 냉각의 고유한 장점이 필요한 응용 분야를 위한 열전 냉각기를 제조합니다. 우리는 고객이 열전 냉각과 기존 냉각 사이의 장단점을 이해하여 해당 응용 분야에 적합한 선택을 할 수 있도록 돕습니다. 당사 엔지니어링 팀은 열 계산, 모듈 선택 및 시스템 설계를 지원할 수 있습니다.
열전 냉각기를 선택할 때 구매자는 몇 가지 주요 사양을 고려해야 합니다. 이러한 사양에 따라 쿨러의 성능과 해당 용도에 대한 적합성이 결정됩니다. 가장 중요한 사양은 최대 온도차(ΔTmax), 최대 냉각력(Qmax), 최대 전류(Imax), 최대 전압(Vmax), 모듈 크기입니다. ΔTmax는 모듈이 뜨거운 쪽과 차가운 쪽 사이에서 달성할 수 있는 최대 온도 차이입니다. Qmax는 ΔT=0에서 모듈이 펌핑할 수 있는 최대 열량입니다. Imax 및 Vmax는 모듈이 작동할 수 있는 최대 전류 및 전압입니다. 아래 표에는 이러한 사양이 요약되어 있습니다.
| 사양 | 설명 | 일반적인 범위 |
| ΔTmax | 최대 온도차(더위와 추위) | 60°C - 75°C |
| Qmax | ΔT=0에서 최대 냉각 전력 | 10W - 200W |
| 아이맥스 | 최대 작동 전류 | 2A - 15A |
| Vmax | 최대 작동 전압 | 3V - 30V |
| 모듈 크기 | 길이 x 너비 x 높이 | 10 x 10mm ~ 62 x 62mm |
| 단계 수 | 단일 또는 다단계 | 1 - 5 |
푸저우 X-메리탄 테크놀로지 주식회사의 공장에서는 다양한 사양의 열전 냉각기를 제조합니다. 당사는 Qmax가 10W~200W이고 ΔTmax가 60°C~75°C인 단일 스테이지 및 다단계 모듈을 제공합니다. 특정 요구 사항을 충족하기 위해 모듈을 맞춤 설계할 수도 있습니다. 당사 엔지니어링 팀은 귀하의 응용 분야에 가장 적합한 모듈을 선택하는 데 도움을 드릴 수 있습니다.
열전 냉각기는 소형 크기, 움직이는 부품 없음, 진동 없음, 정밀한 온도 제어 또는 냉각과 가열 간 전환 기능 중 하나 이상이 필요한 응용 분야에 가장 적합합니다. 이러한 애플리케이션은 일반적으로 의료, 항공우주, 자동차, 가전제품, 통신 등의 산업에서 찾아볼 수 있습니다. 의료 산업에서 열전 냉각기는 진단 장치, 인슐린 냉각기 및 실험실 장비에 사용됩니다. 항공우주 분야에서는 위성 부품 및 항공전자공학 냉각에 사용됩니다. 자동차에서는 시트 냉각, 배터리 열 관리 및 컵 홀더에 사용됩니다. 가전제품에서는 휴대용 쿨러, 와인 냉각기, CPU 쿨러에 사용됩니다. 아래 표에는 주요 응용 분야와 열전 냉각기가 적합한 이유가 요약되어 있습니다.
| 애플리케이션 | 주요 요구사항 | 열전 냉각기가 필요한 이유 |
| 의료 진단 기기 | 정밀한 온도 제어 | +/- 0.1°C 정확도, 진동 없음 |

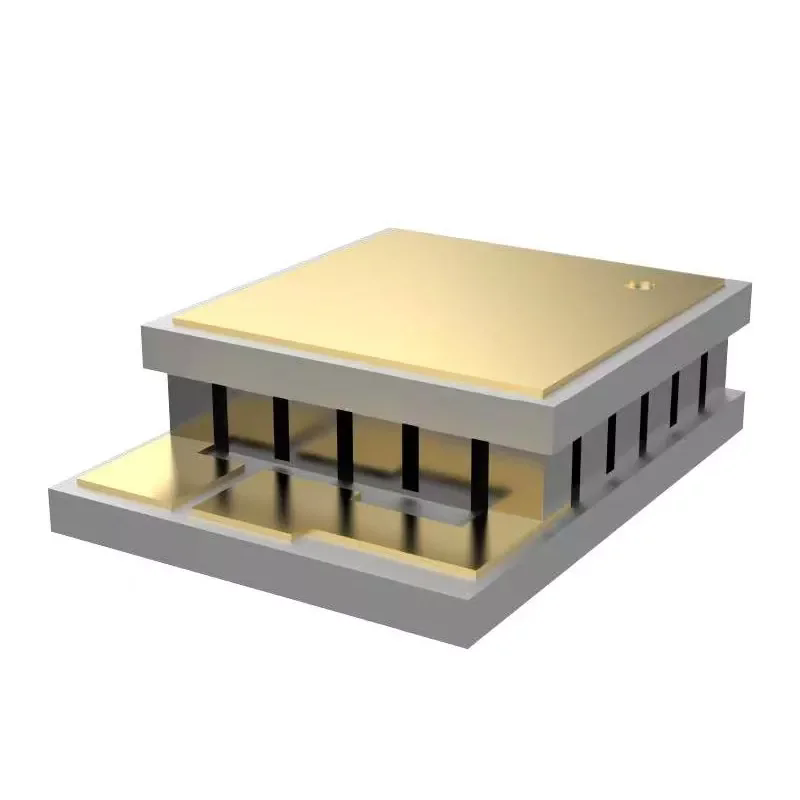

| 레이저 시스템 | 컴팩트하고 정밀한 냉각 | 작은 크기, 빠른 응답 |
| 자동차 시트 | 냉각 및 가열 | 전류 역전으로 가역성 |
| 휴대용 쿨러 | 컴팩트한 배터리 구동식 | 저전력, 냉매 없음 |
| 통신 장비 | 신뢰성 있고 유지보수가 필요 없음 | 움직이는 부품이 없고 수명이 길다 |
| 항공우주 | 가볍고 진동이 없음 | 컴팩트한 솔리드 스테이트 |
우리 공장에서는 이러한 모든 산업 분야의 고객과 협력하여 고객의 특정 요구 사항을 충족하는 열전 냉각기를 제공합니다. 우리는 표준 모듈이나 맞춤형으로 설계된 어셈블리를 제공할 수 있습니다. 당사 엔지니어링 팀은 열 계산, 모듈 선택 및 시스템 통합을 지원할 수 있습니다.
열전 냉각기 공급업체를 평가하려면 제조 역량, 품질 관리, 기술 지원 및 경험에 중점을 두어야 합니다. 공급업체는 반도체 펠렛을 제조하고 필요한 사양에 맞게 모듈을 조립할 수 있는 능력을 갖추고 있어야 합니다. 이를 위해서는 펠릿 다이싱, 납땜 및 테스트를 위한 특수 장비가 필요합니다. 공급업체는 일관된 성능과 신뢰성을 보장하는 품질 관리 시스템을 갖추고 있어야 합니다. 여기에는 ΔTmax, Qmax 및 누출 방지 테스트가 포함됩니다. 공급업체는 모듈 선택 및 열 시스템 설계를 지원하기 위한 기술 지원을 받아야 합니다. 아래 표에 평가기준을 정리하였습니다.
| 평가기준 | 무엇을 찾아야 할까요? | 중요한 이유 |
| 제조능력 | 펠릿 제조, 모듈 조립 장비 | 제품 품질과 일관성 보장 |
| 품질 관리 | ISO 9001, 테스트 기록 | 일관된 성능 보장 |
| 기술지원 | 열 엔지니어링, 설계 지원 | 올바른 모듈을 선택하는 데 도움이 됩니다. |
| 경험 | 열전산업 실적 | 성능과 신뢰성을 입증합니다. |
| 맞춤화 | 맞춤형 모듈을 설계하는 능력 | 특정 애플리케이션 요구 사항을 충족합니다. |
X-Meritan의 공장에서는 10년 넘게 열전 냉각기를 생산해 왔습니다. 우리는 첨단 펠릿 제조 및 모듈 조립 장비에 투자했습니다. 우리는 ISO 9001 인증을 받았으며 모든 성능 테스트에 대한 자세한 기록을 유지합니다. 당사 기술팀은 모듈 선택 및 열 시스템 설계를 지원해 드립니다. 이러한 기준에 따라 당사를 평가하고 당사를 열전 냉각기의 파트너로 고려하시기 바랍니다.
다음 표는 열전 냉각기의 주요 제품 매개변수를 제공합니다. 이 모듈은 의료 기기부터 가전제품까지 광범위한 애플리케이션용으로 설계되었습니다. 우리 공장에서는 특정 요구 사항을 충족하는 맞춤형 모듈을 생산할 수도 있습니다.
| 매개변수 | 사양 범위 | 메모 |
| ΔTmax | 60°C - 75°C | 모듈 등급에 따라 다름 |
| Qmax | 10W - 200W | ΔT=0에서 |
| 아이맥스 | 2A - 15A | 최대 작동 전류 |
| Vmax | 3V - 30V | 최대 작동 전압 |
| 모듈 크기 | 10 x 10mm ~ 62 x 62mm | 맞춤형 크기 제공 |
| 단계 수 | 1 - 5 | 더 높은 ΔT를 위한 다단계 |
| 세라믹 기판 | 알루미나, 질화알루미늄 | 더 높은 열전도율을 위한 AlN |
| 솔더 | Sn-Sb, Sn-Bi, Au-Sn | 온도 범위에 대해 선택됨 |
| 작동 온도 | -50°C ~ +150°C | 납땜 및 재료에 따라 다름 |
| 기대 수명 | 100,000시간 이상 | 적절한 열 관리를 통해 |
우리 공장에서는 이러한 사양 등을 충족하는 열전 냉각기를 제조합니다. 특정 애플리케이션에 맞게 ΔTmax, Qmax, 크기 및 스테이지 수를 맞춤 설정할 수 있습니다. 당사의 품질 관리 시스템에는 모든 모듈의 성능 및 신뢰성 테스트가 포함됩니다. 우리의 목표는 고객의 열 관리 요구 사항을 충족하는 고품질 열전 냉각기를 제공하는 것입니다.
질문 1: 압축기 기반 시스템과 비교하여 열전 냉각기의 일반적인 효율성은 무엇입니까?
답변: 열전 냉각기의 COP(성능 계수)는 일반적으로 0.5~1.5인 반면, 압축기 기반 시스템의 COP는 일반적으로 2~4입니다. 이는 열전 냉각기가 효율성이 떨어지고 동일한 양의 냉각에 대해 더 많은 전력을 소비한다는 의미입니다. 그러나 컴팩트한 크기, 움직이는 부품의 부족, 정밀한 온도 제어로 인해 효율성이 다른 요소에 비해 부차적인 많은 응용 분야에서 선호됩니다.
질문 2: 열전냉각기를 냉방과 난방에 모두 사용할 수 있나요?
답변: 네, 열전 냉각기는 냉방과 난방 모두에 사용될 수 있습니다. DC 전류의 방향을 바꾸면 뜨거운 쪽과 차가운 쪽이 교환됩니다. 따라서 열전 냉각기는 자동차 시트, 와인 냉각기 및 의료 기기와 같이 냉각과 가열이 모두 필요한 응용 분야에 이상적입니다. 전환은 즉각적이며 추가 구성 요소가 필요하지 않습니다.
질문 3: 열전 냉각기가 달성할 수 있는 최대 온도 차이는 얼마입니까?
답: 단일 스테이지 열전 냉각기의 최대 온도 차이(ΔTmax)는 일반적으로 60°C~75°C입니다. 더 높은 온도 차이를 위해서는 다단계 모듈이 사용됩니다. 다단계 모듈은 100°C 이상의 ΔTmax를 달성할 수 있습니다. 응용 분야에서 달성되는 실제 온도 차이는 열 부하와 뜨거운 쪽 방열판의 효율성에 따라 달라집니다.
질문 4: 열전 냉각기는 얼마나 오래 지속되나요?
답변: 열전 냉각기는 움직이는 부품이 없기 때문에 기대 수명이 일반적으로 100,000~200,000시간으로 깁니다. 수명은 솔더 조인트와 반도체 재료의 열화로 인해 제한됩니다. 적절한 열 관리 및 작동 조건을 갖춘 열전 냉각기는 수년간 지속될 수 있습니다. 우리 공장에서는 모듈이 기대 수명 사양을 충족하는지 테스트합니다.
질문 5: 단일 스테이지와 다단 열전 냉각기의 차이점은 무엇입니까?

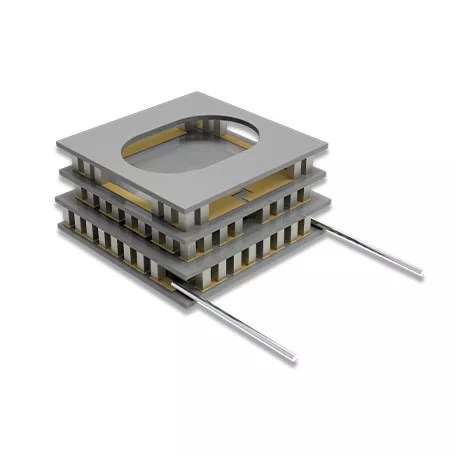

답변: 단일 스테이지 열전 냉각기는 한 층의 반도체 펠렛으로 구성되어 있으며 60°C ~ 75°C의 ΔTmax를 달성할 수 있습니다. 다단계 열전 냉각기는 여러 층이 서로 적층되어 있으며 각 층이 전체 온도 차이에 영향을 미칩니다. 다단계 모듈은 100°C 이상의 ΔTmax를 달성할 수 있지만 냉각 전력(Qmax)이 낮고 가격이 더 비쌉니다. 적외선 감지기 및 CCD 센서와 같이 매우 낮은 온도가 필요한 응용 분야에 사용됩니다.
펠티에 효과는 열전 냉각기가 기존 냉각 장치와 구별되는 현상입니다. 움직이는 부품, 냉매, 진동이 없는 고체 열 펌핑이 가능합니다. 이로 인해 열전 냉각기는 소형 크기, 정밀한 온도 제어, 냉각과 가열 간 전환 기능이 필요한 응용 분야에 이상적입니다. 압축기 기반 시스템보다 효율성은 떨어지지만 고유한 장점으로 인해 많은 까다로운 응용 분야에서 유일하게 실행 가능한 선택이 됩니다. Fuzhou X-Meritan Technology Co., Ltd.의 저희 공장은 가장 까다로운 요구 사항을 충족하는 고품질 열전 냉각기를 제조할 수 있는 전문 지식과 장비를 보유하고 있습니다. 우리는 모듈이 안정적인 성능과 긴 서비스 수명을 제공하도록 고품질 반도체 재료, 정밀 조립 공정 및 엄격한 테스트를 사용합니다.
의료 기기, 레이저 시스템, 자동차 부품, 가전 제품 등 무엇을 설계하든 당사에 연락하여 열전 냉각기 요구 사항에 대해 논의하시기 바랍니다. 우리는 샘플, 기술 데이터 및 맞춤형 솔루션을 제공할 수 있습니다. 품질과 고객 만족에 대한 우리의 약속은 우리를 전 세계 기업의 신뢰할 수 있는 파트너로 만들었습니다.
지금 Fuzhou X-Meritan Technology Co., Ltd.에 문의하세요.열전 냉각기 요구 사항에 대해 논의하고 펠티에 효과가 열 관리 문제를 어떻게 해결할 수 있는지 알아보십시오.
