압출 열전 재료가 초박형 TEC 제조를 가능하게 하는 이유

압출 열전 재료가 영역 용융 대안과 다른 점은 무엇입니까?

압출과 영역 용융 사이의 선택은 단순히 생산 선호도의 문제가 아닙니다. 이는 잉곳을 웨이퍼로 절단하는 방법부터 웨이퍼를 얼마나 얇게 분쇄할 수 있는지, 다이싱 단계에서 파손되지 않고 살아남는 웨이퍼 수에 이르기까지 열전 냉각기의 전체 다운스트림 제조 워크플로우를 결정합니다.

존 용해는 오랫동안 고순도 Bi₂Te₃ 기반 단결정을 생산하는 벤치마크였습니다. 방향성 응고 공정은 성장 축을 따라 입자를 정렬하여 뛰어난 캐리어 이동성을 제공합니다. 그러나 이러한 정렬 자체가 구조적 취약성을 야기합니다. Bi₂Te₃ 결정은 기저면을 따라 쉽게 쪼개집니다. 즉, 절단, 박화 및 조립 중에 재료가 부서지거나 박리되기 쉽습니다. 특히 목표 두께가 0.5mm 미만으로 떨어질 때 더욱 그렇습니다.

압출 가공은 근본적으로 다른 경로를 사용합니다. 기계적으로 합금되거나 사전 압축된 분말로 구성된 재료는 높은 온도에서 금형을 통과하여 심각한 소성 변형을 겪게 됩니다. 이러한 변형은 단순히 재료의 모양을 만드는 것이 아닙니다. 내부 그레인 아키텍처를 재구성합니다. 그 결과 결정학적 질감이 제어된 조밀하고 미세한 몸체가 탄생했습니다. 이는 Bi₂Te₃의 이방성 수송 이점을 유지하면서 기계적 무결성을 극적으로 향상시키는 몸체입니다.

실질적인 결과는 중요합니다. 영역 용융 잉곳이 다리 높이가 1.0~1.5mm인 표준 TEC 모듈에서 허용 가능한 성능을 발휘할 수 있는 반면, 압출 생산 재료는 이전에는 실용적이지 않았던 모듈 아키텍처(다리 높이가 0.2mm인 마이크로 TEC, 모든 요소에 걸쳐 정확한 치수 일관성이 필요한 다단계 캐스케이드, 광자 장치용 박막 인접 냉각 솔루션)에 대한 문을 열어줍니다.

압출 공정은 어떻게 조밀한 질감 구조를 생성합니까?

이러한 재료가 다운스트림 가공에서 다르게 동작하는 이유를 이해하려면 압출 중 미세구조 변형을 이해하는 것이 필수적입니다. 이 메커니즘은 동적 재결정화(동적 재결정화)에 뿌리를 두고 있습니다. 즉, 재료가 여전히 변형을 겪고 있는 동안 입자가 핵을 생성하고 새로 성장하는 과정입니다.

소성 변형을 통한 입자 미세화

열간 압출 중에 공작물은 다이를 통과할 때 극심한 전단 변형을 경험합니다. 이 변형 에너지는 동적 재결정화를 촉진하여 원래의 거친 입자 구조를 정제된 등축 또는 약간 늘어난 입자 네트워크로 대체합니다. 열간 압출을 통해 제조된 p형 Bi₂Te₃ 기반 화합물에 대한 연구에서는 압출 속도가 재결정화와 입자 성장 사이의 균형을 직접적으로 좌우한다는 사실이 입증되었습니다. 1.0 mm/min의 제어된 속도에서 1.53 μm만큼 미세한 평균 입자 크기를 달성할 수 있으며 낮은 각도 입자 경계의 밀도도 높아집니다.

이러한 낮은 각도 경계는 매우 중요합니다. 전하 캐리어를 분산시키고 전기 전도도를 저하시키는 고각 경계와 달리 저각 경계는 캐리어 이동도를 보존하는 동시에 포논 산란에 기여하여 격자 열전도도를 억제합니다. 이 이중 기능을 통해 압출 재료는 영역 용융 재료와 경쟁력 있는 열전 성능을 유지하면서 상당한 기계적 강도를 얻을 수 있습니다.

텍스처 제어 및 이방성 관리

Bi₂Te₃는 층상재료로 열전특성이 강한 이방성을 갖는다. 면내 방향(c축에 수직)은 면간 방향보다 캐리어 이동도가 훨씬 높습니다. 압출 가공에서는 c축을 압출 방향을 따라 우선적으로 정렬하여 섬유 텍스처라고 알려진 것을 생성함으로써 이러한 이방성을 활용합니다.

질감의 정도는 0(무작위)에서 1(완벽하게 정렬됨) 범위의 방향 계수 F로 정량화됩니다. 압출 온도와 속도를 신중하게 제어함으로써 p형 재료에서 F 값 0.28~0.41을 달성했습니다. n형 Bi2Te₃의 경우 압출 방향을 초기 평면 내 텍스처와 정렬하면 텍스처 정도가 두 배 이상 증가하여 263cm²V⁻¹s⁻1의 실온 캐리어 이동성과 47.3μWcm⁻1K⁻²에 가까운 역률을 생성하는 것으로 나타났습니다.

내부 구조 비교

기계적 특성이 TEC 모듈의 최소 크기를 결정하는 이유

열전 냉각기 설계에서는 모듈이 얼마나 작아질 수 있는지를 결정하는 간단한 관계가 있습니다. 최소 다리 높이는 재료의 기계적 강도에 의해 제한됩니다. 단면적에 비해 너무 얇은 열전 다리는 납땜, 다이싱 또는 열 순환 중에 파손될 수 있습니다. 이는 이론적인 문제가 아니며 TEC 소형화의 주요 병목 현상입니다.

압출 공정은 이러한 제약을 직접적으로 해결합니다. 압출은 입자 크기를 미세화하고 고밀도 전위를 도입함으로써 영역 용융 재료에 비해 압축 강도와 전단 강도를 모두 크게 높입니다.

N형 및 P형 기계적 특성 프로필

이러한 값은 일반적으로 얇은 칩 처리에 필요한 것보다 상당한 여유를 나타냅니다. 맥락에 따라 열간 압출된 p형 Bi2Te₃ 기반 화합물은 압출 조건에 따라 압축 강도가 189~226MPa에 달하고 굽힘 강도가 126~139MPa에 달하는 것으로 보고되었습니다. 이러한 강화된 특성으로 인해 100 × 100 × 200 μm3만큼 작은 크기의 미세 입자를 파손 없이 절단할 수 있습니다.

열 사이클링 신뢰성

기계적 강도는 또한 열 순환 하에서 장기적인 신뢰성을 좌우합니다. TEC 모듈이 작동할 때 열전 다리는 반복적인 가열 및 냉각 주기를 경험합니다. 입자 경계는 미세균열이 핵을 생성하고 전파할 수 있는 약점으로 작용합니다. 압출에 의해 생성된 세밀하고 조밀하게 결합된 구조는 영역 용융 재료의 분열되기 쉬운 결정 구조보다 열 응력을 더 균일하게 분산시켜 주기 피로에 대한 저항성을 향상시킵니다.

0.2mm 임계값: 초박형 칩 제조 가능

열전 재료를 0.2mm 두께로 가공하는 능력은 단순히 제조상의 호기심이 아니라 차세대 소형 냉각 장치를 뒷받침하는 기술입니다. 이 두께에서 열전 다리는 일반적인 요소 형상에 대해 1:1에 가까운 높이 대 너비 비율을 갖습니다. 즉, 조립 중 구조적 하중이 굽힘보다는 주로 압축된다는 의미입니다.

세 가지 요인으로 인해 압출이 이러한 두께 체계를 가능하게 하는 공정이 됩니다.

절단 민감도 감소

영역 용융 Bi₂Te₃는 기저면을 따라 쉽게 쪼개집니다. 웨이퍼가 약 0.5mm 이하로 얇아지면 사소한 취급 응력에도 전체 요소에 걸쳐 전파되는 벽개 균열이 발생할 수 있습니다. 압출 공정은 방향이 잘못된 결정립과 균열 전파를 편향시키는 낮은 각도의 경계를 도입함으로써 이러한 벽개 경로를 방해합니다. 그 결과 치명적인 파손 없이 다이싱, 픽 앤 플레이스 조립, 납땜의 기계적 남용을 견딜 수 있는 재료가 탄생했습니다.

일관된 다이싱을 위해 제어된 질감

다중 요소 TEC 모듈에서 모든 다리는 거의 동일한 전기 및 열 특성을 가져야 합니다. 텍스처 방향이 요소마다 달라지면 모듈의 냉각 성능을 예측할 수 없게 됩니다. 압출은 길이를 따라 균일한 질감을 지닌 잉곳을 생산하므로 동일한 잉곳 내의 서로 다른 위치에서 절단된 요소가 일관된 특성을 나타내도록 보장합니다. 이러한 일관성은 수백 개의 요소가 열 균형에서 작동해야 하는 다단계 TEC 구성에서 특히 중요합니다.

처리 장비 호환성

압출 재료의 기계적 강도도 다운스트림 장비 선택에 영향을 미칩니다. 재료가 치핑에 저항하기 때문에 제조업체는 웨이퍼링 및 다이싱 중에 더 높은 공급 속도를 사용하여 처리 시간과 비용을 줄일 수 있습니다. 마찬가지로, 자동화된 픽 앤 플레이스 시스템은 파손 위험을 낮추면서 더 얇은 요소를 처리할 수 있어 조립 라인 처리량이 더 높아집니다.

압출 열전 재료를 요구하는 응용 분야

압출의 기술적 이점은 얇고 안정적인 열전 소자가 필수적인 여러 응용 분야에서 실질적인 이점으로 해석됩니다.

광통신 및 레이저 다이오드 냉각

광 트랜시버와 레이저 다이오드는 온도에 매우 민감합니다. 파장 드리프트, 출력 전력 감소, 성능 저하 가속화는 모두 부적절한 열 제어로 인해 발생합니다. 예를 들어 5G 광학 모듈에서 열전 냉각기는 밀리미터 단위로 측정되는 패키지에 장착되면서 레이저 칩 온도를 엄격한 허용 오차 내에서 유지해야 합니다.

0.2mm 얇은 칩 기능은 이러한 요구 사항을 직접적으로 지원합니다. 열간 압출 Bi2Te₃ 기반 열전 재료는 광학 모듈 응용 분야에서 검증되었으며 통신, 레이저 및 적외선 시스템에 통합할 수 있는 잠재력을 갖춘 효과적인 광자 칩 온도 제어를 보여줍니다. 재료의 높은 압축 강도는 열팽창 불일치로 인해 약한 재료가 파손될 수 있는 트랜시버 제조에 사용되는 납땜 및 조립 공정에서 열전 다리가 살아남도록 보장합니다.

다단계 TEC 구조

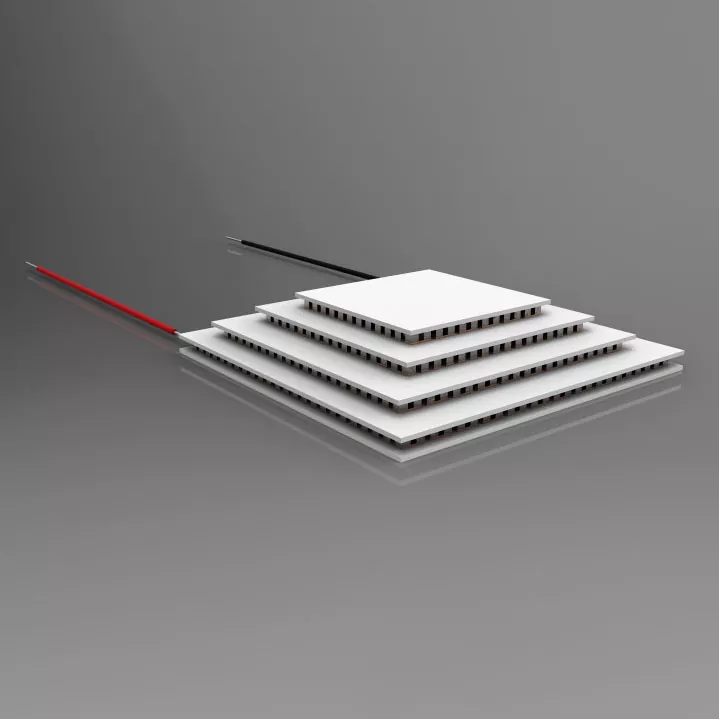

다단계 열전 냉각기는 여러 층의 열전 소자를 쌓아 단일 단계가 도달할 수 없는 온도 차이를 달성합니다. 각각의 추가 단계는 열 펌핑 용량과 달성 가능한 ΔT를 증가시키지만 새로운 기계적 문제도 발생시킵니다. 상위 단계의 요소는 더 얇아야 하며 하위 단계의 요소와 성능 일관성을 유지해야 합니다.

압출 기술은 약 140K까지의 온도에서 작동하는 고체 다단계 냉각기용 열전 레그를 제작하기 위해 특별히 적용되었습니다. 압출 재료의 기계적 특성, 특히 밀집된 다층 구조를 조립하는 동안 파손에 대한 저항성은 이러한 캐스케이드 설계를 제조 가능하게 만듭니다.

의료 및 실험실 온도 제어

열전 냉각기는 정밀한 온도 조절이 중요한 의료용 냉동 시스템, 실험실 기기 및 연구 장비에 널리 사용됩니다. 응용 분야는 진단 장치의 시약 안정성 유지부터 분석 기기의 샘플 온도 제어까지 다양합니다.

이러한 환경에서 열전 소재는 열 성능과 장기적인 신뢰성을 모두 제공해야 합니다. 압출 Bi2Te₃-Sb2Te₃ 재료는 필요한 조합을 제공합니다. 즉, 영역 용융 재료에 필적하는 실온 근처의 열전 성능과 수천 번의 열 주기에 걸쳐 안정적인 작동을 보장하는 기계적 내구성이 결합되어 있습니다.

산업 및 반도체 열 관리

최대 직경 35mm, 길이 120mm 또는 240mm의 대구경 압출 잉곳은 더 큰 냉각 요소가 필요한 산업용 TEC 생산에 사용됩니다. 응용 분야에는 반도체 장비, 전자 냉각 시스템 및 산업 온도 제어 장치의 국부적인 열 관리가 포함됩니다. 압출 가공의 확장성을 통해 제조업체는 단결정 성장 방법으로는 불가능한 대량의 잉곳을 생산할 수 있습니다.

잉곳부터 모듈까지: 제조 역량 및 품질 관리

압출 열전 재료를 생산하려면 재료 준비, 압출 가공, 요소 제조 및 모듈 조립을 포괄하는 통합 제조 접근 방식이 필요합니다. 압출 재료의 성능 이점을 제공하는 미세 구조 특성을 유지하려면 각 단계를 제어해야 합니다.

재료 준비 및 압출

이 공정은 원하는 담체 유형 및 농도를 달성하기 위해 화학량론 및 도펀트 수준을 주의 깊게 제어하면서 Bi2Te₃-Sb2Te₃ 고용체 구성을 준비하는 것으로 시작됩니다. 준비된 재료는 제어된 온도 및 변형 속도 조건 하에서 통합되고 압출됩니다. 온도, 속도, 압하율 등의 압출 매개변수는 입자 크기, 질감 강도, 결함 밀도를 결정하며, 이 모두는 열전 및 기계적 특성에 영향을 미칩니다.

요소 가공 및 조립

압출 후 잉곳은 웨이퍼링, 다이싱, 표면 준비를 통해 열전 소자로 가공됩니다. 압출 소재의 향상된 기계적 강도로 인해 0.2mm까지 공격적인 박판화와 높은 수율로 정밀한 다이싱이 가능합니다. 그런 다음 요소를 금속화하고 납땜하고 모듈로 조립합니다. 품질 검증에는 치수 검사, 전기적 특성 측정 및 열 성능 테스트가 포함됩니다.

제조설비

압출 열전 재료 및 모듈의 전체 생산 라인에는 다음이 포함됩니다.

• 주석 침지로: 소자 끝 부분의 납땜 코팅용
• 진동 스윙 성형기: 정확한 요소 위치 지정용
• 용접기 : 전기적 연결용
• 오븐 : 경화 및 열처리용
• 디스펜싱 기계: 접착제 도포용
• 자동 밀봉기 : 모듈 봉지용
• 절단기 : 웨이퍼링 및 다이싱용
• 응고기 : 솔더 조인트 형성용
• 리플로우 납땜 장비: 고신뢰성 납땜용
• 전자동 인쇄기: 금속화 패턴용
