직접 액체 열전 냉각기 어셈블리

X-meritan은 중국에서 고품질 Direct-to-Liquid 열전 냉각기 어셈블리를 생산하는 선도적인 제조업체입니다. 저전압 DC로 구동되는 이 장치는 냉각 및 가열 모드 간 신속한 전환을 제공하며 맞춤형 사양 및 대량 주문을 지원하는 의료 장비, 레이저, 반도체 및 실험실 장비와 같은 고급 산업 응용 분야에 적합합니다.

문의 보내기

제품 설명

이러한 직접 액체 열전 냉각기 어셈블리는 차세대 액체 냉각식 고체 열 관리 솔루션을 나타냅니다. 기존 공랭식 또는 마이크로 TEC 제품과 달리 이 어셈블리는 성숙한 열전 변환 기술과 결합된 열 전달 매체로 액체를 활용하여 고효율, 고정밀 및 진동 없는 폐쇄 루프 온도 제어를 제공합니다.

고순도 반도체 소재와 고강도 세라믹 기판을 사용하여 정밀하게 설계되어 프레온과 같은 화학 냉매가 필요하지 않아 환경 친화성과 작동 안정성을 모두 보장합니다.

고온 및 저온 조건에 능동적으로 적응하고 냉각 모드와 가열 모드 사이를 즉시 전환할 수 있는 이 제품은 정밀 산업용 유체 온도 제어를 위한 이상적인 맞춤형 구성 요소입니다.

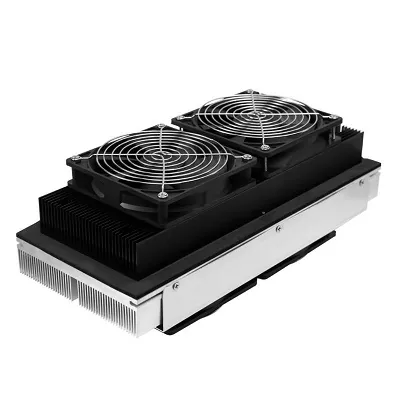

Direct-to-Liquid Thermoelectric Cooler Assemblies

명세서

모델	냉각 용량(W)	온도 범위(°C)	유량(L/min)	전압(VDC)	포트 크기	치수(L×W×Hmm)
DTC-050	50	5 ~ 40	0.5 ~ 2	24	G1/4"	150×100×80
DTC-200	200	0 ~ 50	1 ~ 5	24 / 48	G1/4"	200×150×100
DTC-500	500	-5 ~ 60	2 ~ 8	48	G3/8"	280×200×120
DTC-1000	1000	-10 ~ 80	5 ~ 10	48 / 72	G3/8"	350×250×150

작동 원리

이 직접 액체 열전 냉각기 어셈블리 시리즈는 반도체 열전 변환 원리에 따라 저전압 DC 전력으로 작동합니다.

이 장치는 구조적 무결성과 전기적 안전성을 보장하기 위해 절연 세라믹 기판 사이에 단단히 캡슐화된 고품질 P형 및 N형 반도체 열전 모듈을 통합합니다.

전류 극성을 전환하면 열 전달 방향이 빠르게 반전되어 열전 모듈과 액체 매질 간의 효율적인 열 교환이 가능합니다. 이를 통해 복잡한 기계적 구동 메커니즘이 필요 없는 고체 열교환 구조 내에서 정밀한 액체 온도 조절과 능동형 양방향(냉각 및 가열) 제어가 가능합니다.

주요 특징

1. 양방향 냉난방 제어

냉난방 모드 간 원활한 전환을 지원합니다. 전류 극성을 조정하기만 하면 모드 변경이 즉시 이루어지므로 복잡한 밸브 어셈블리가 필요하지 않습니다.

주변 온도 변동이 심한 산업 환경에 적합한 이 시스템은 온도를 신속하게 안정화하여 까다로운 조건에서도 일관된 작동을 보장하며 기존 단일 기능 냉각 장비보다 훨씬 뛰어난 유연성을 제공합니다.

2. 정밀한 DC 온도 제어

DC 전압 매개변수를 조정하여 액체 매체 온도를 정밀하게 조절하고 기존 기계식 온도 조절 장치를 훨씬 능가하는 온도 제어 정확성과 안정성을 제공합니다.

고정밀 실험 및 정밀 가공 장비의 엄격한 온도 제어 요구 사항을 충족하여 실험 데이터 편차 또는 온도 변동으로 인한 장비 오작동과 같은 문제를 효과적으로 방지합니다.

3. 고체 구조 설계

핵심 열 제어 구조에는 움직이는 기계 부품이 없으며 기본 유체 순환 펌프만 필요하므로 작동 중 진동이 없고 소음이 적으며 기계적 마모가 발생하지 않습니다.

직접 액체 열전 냉각기 어셈블리는 노화 및 피로에 대한 탁월한 저항성을 제공하여 장기적이고 안정적이며 지속적인 작동을 가능하게 하는 동시에 장비 고장률과 장기 유지 관리 비용을 크게 줄입니다.

4. 다기능 호환성

표준 양방향 열 제어 외에도 시스템은 기판 전체의 온도 차이 효과를 활용하여 작동 중에 생성된 폐열을 전기 에너지로 변환합니다. 이를 통해 폐열 회수가 가능하고 실용성과 에너지 효율성의 균형을 유지하며 에너지 절약형 산업 생산 라인 업그레이드 요구 사항을 충족합니다.

5. 포괄적인 사용자 정의

물리적 구조, 기판 재료, 금속화 회로 패턴 및 실장 사양의 맞춤형 사용자 정의를 지원합니다. 다양한 장치의 설치 공간, 전력 매개변수 및 열 교환 요구 사항에 맞게 정밀하게 맞춤화할 수 있어 다양한 비표준 산업 장비 및 정밀 기기와의 통합에 적합합니다.

기존 냉각 기술과 비교했을 때 차별화된 장점은 무엇인가요?

1. 친환경적이고 친환경적입니다.

기존의 압축기 기반 냉각은 프레온과 같은 화학 냉매에 의존하므로 환경 준수 및 누출 위험이 있습니다. 이러한 직접 액체 열전 냉각기 어셈블리에는 고체 열전 기술과 액체-매체 열교환을 활용하여 화학적 냉매가 필요하지 않습니다. 글로벌 환경 안전 표준을 준수하고 여러 국가로 수출하기 위한 규제 요구 사항을 충족합니다.

2. 컴팩트한 사이즈

기존 압축기 장치의 부피가 크고 무거운 구조 설계를 제거한 이 시스템은 컴팩트하고 모듈식이며 유연한 레이아웃이 특징입니다. 소형 산업 장비 및 내장형 장비에 설치하는 데 적합하며 기존 냉각 시스템과 관련된 소형 장비와의 큰 설치 공간 및 비호환성 문제를 해결합니다.

3. 조용하고 진동이 없습니다.

기존 압축기는 진동과 소음을 발생시켜 고정밀 테스트 및 실험 장비의 데이터 정확성을 방해할 수 있습니다. 이 제품의 고체 열 교환 구조는 조용하고 진동 없이 작동하므로 탁월한 환경 정숙성과 안정성이 요구되는 정밀 응용 분야에 이상적입니다.

4. 동적 열 제어

복잡한 보조 밸브 시스템이 필요 없이 장치는 가열 모드와 냉각 모드 사이를 즉시 전환할 수 있습니다. 동적 열 제어 응답 속도는 기존 상변화 냉각 시스템의 속도를 훨씬 뛰어넘어 온도 변동에 신속하게 대응하고 실시간 정밀 온도 제어를 달성할 수 있습니다.

주요 애플리케이션 시나리오

1. 정밀 실험 장비

시약 및 테스트 샘플의 정확한 온도 제어를 위해 설계된 이 솔루션은 정밀 데이터로 압축기 진동 간섭을 제거하여 실험 결과의 정확성과 재현성을 보장합니다. 직접 액체 열전 냉각기 어셈블리는 광범위한 생화학 실험 및 분석 테스트 장비와 호환됩니다.

2. 고급 의료 장비

레이저 수술 시스템 및 진단 영상 장비의 열 관리 요구 사항에 맞게 조정되었습니다. 조용하고 안정적이며 컴팩트한 디자인으로 의료 환경에서 요구되는 엄격한 신뢰성과 안전 표준을 충족하면서 지속적이고 장기적인 작동을 보장합니다.

3. 산업용 레이저 시스템

고출력 레이저 다이오드의 작동 온도를 일정하게 유지하여 열 손실을 정밀하게 관리하고 레이저 파장 출력을 안정화합니다. 이는 고온으로 인한 장비 손상 및 성능 저하를 방지하여 가공 정밀도를 보장하고 장비의 수명을 연장시킵니다.

4. 반도체 제조공정

반도체 공정에 사용되는 화학조 및 에칭액의 온도를 정밀하게 제어합니다. 고정밀 액체 온도 조절을 달성하여 정밀 반도체 제조의 엄격한 열 요구 사항을 충족하고 칩 수율 향상에 도움을 줍니다.

핵심 파트너십 이점

1. 수년간의 기술 전문성

X-meritan은 산업용 고체 열 관리 기술의 R&D 및 구현에 중점을 두고 오랫동안 열전 냉각 분야를 전문으로 해왔습니다. 복잡한 운영 과제를 해결하는 풍부한 경험을 바탕으로 당사는 다양한 고급 산업용 장치의 맞춤형 온도 제어 요구 사항을 정확하게 충족할 수 있습니다.

2. 포괄적인 ISO9001 품질 관리

당사의 전체 생산, 처리 및 테스트 작업 흐름은 ISO9001 품질 관리 시스템을 엄격하게 준수합니다. 모든 구성 요소는 공장에서 출고되기 전에 여러 차례의 성능 및 안정성 테스트를 거쳐 대량 생산 배치 전반에 걸쳐 무결점과 일관된 품질을 보장합니다.

3. 공장 직접 공급

우리는 포괄적인 처리 및 테스트 기계를 갖춘 자체 표준화된 제조 시설을 운영합니다. 안정적인 고품질 공급망을 활용하여 원재료 품질을 원천적으로 관리하고 공급 프로세스를 간소화하여 고객에게 비용 효율적인 제품과 안정적인 배송 서비스를 제공합니다.

4. 하이엔드 프로젝트 경험

우리는 Fortune 500대 기업에 서비스를 제공한 경험을 보유하고 있으며 고급 산업 기업의 엄격한 공급업체 감사 표준을 충족하여 표준화된 기술 통합과 안정적인 애프터 서비스 지원을 제공합니다.

5. 엔드투엔드 맞춤형 서비스

당사는 초기 설계 및 구조 선택부터 베이스플레이트 맞춤화 및 최종 설치에 이르기까지 모든 단계를 포괄하는 전담 일대일 기술 지원을 제공합니다. 솔루션은 특정 장비 매개변수 및 작동 조건에 맞게 조정되어 지속적으로 기술적 기대치를 뛰어넘습니다.

FAQ

1. 표준 공냉식 TEC에 비해 직접 액체 열전 냉각기(TEC) 어셈블리의 주요 장점은 무엇입니까?

공냉식 TEC와 달리 Direct-to-Liquid TEC 어셈블리는 액체를 열 교환 매체로 사용하므로 열 전달 효율이 높아지고 열유속 밀도가 높아집니다. 이는 고전력 장비의 냉각 요구 사항을 처리할 수 있으며 뛰어난 온도 제어 안정성을 제공합니다. 또한 팬이 없는 설계로 팬 소음과 진동이 제거되므로 정밀성, 조용한 작동 및 높은 열 부하 관리 기능이 필요한 산업 응용 분야에 이상적입니다.

2. 장비에 냉매가 필요하고 유지관리가 어려운가요?

직접 액체 열전 냉각기 어셈블리는 프레온이나 기존 냉매와 같은 화학 매체가 필요하지 않으며 대신 순수한 물과 같은 일반적인 액체를 사용하여 열 교환을 수행하므로 환경 친화적인 규정을 준수합니다. 코어 온도 제어 구조에는 깨지기 쉬운 움직이는 부품이 포함되어 있지 않으며, 깨끗한 유체 흐름을 보장하기 위한 정기적인 점검 외에는 일일 유지 관리가 거의 필요하지 않으므로 운영 비용이 매우 낮습니다.

3. 비표준 커스터마이징이 지원되나요? 리드타임은 얼마나 됩니까?

우리는 고객 도면, 작동 조건 및 설치 공간을 기반으로 포괄적인 비표준 사용자 정의, 폼 팩터 조정, 베이스플레이트 재료, 전원 매개변수 및 배선 레이아웃을 지원합니다. 프로토타입과 대량 생산 모두에 대해 안정적인 리드 타임을 통해 표준 맞춤화 계획이 신속하게 생성되므로 고객 프로젝트 일정에 유연하게 맞출 수 있습니다.

4. 장비를 장기간 연속적으로 사용할 수 있나요?

고강도 세라믹 베이스플레이트와 프리미엄 반도체 소재를 활용한 이 제품은 견고한 구조와 성능 저하에 대한 저항력이 뛰어나 24시간 연속 작동에 적합합니다. 정격 전압 및 조건에서 작동할 때 장비는 높은 안정성과 긴 서비스 수명을 제공하여 산업적 대량 생산과 장기간의 실험실 작업 요구 사항을 모두 충족합니다.

5. 선택 시 고려해야 할 주요 매개변수는 무엇입니까?

주요 선택 매개변수에는 작동 전압, 온도 제어 범위, 열 전달 용량, 물리적 치수/장착 크기 및 베이스플레이트 재료가 포함됩니다. 고객은 냉각 요구 사항, 작동 환경, 설치 공간에 대한 세부 정보를 제공할 수 있으며, 당사는 무료로 전문가 선택, 열 저항 매칭 및 솔루션 최적화 서비스를 제공합니다.
