단주기 PID를 갖춘 ATC-M1 온도 컨트롤러

X-Meritan은 중국의 열전 솔루션 제조업체이며, 단주기 PID를 갖춘 ATC-M1 온도 컨트롤러는 마이크로 열전 냉각기를 사용하는 소형 열 제어 시스템용으로 개발되었습니다. 34mm x 20mm 보드 크기와 0.001°C 온도 제어 안정성을 통해 제한된 공간과 정밀한 온도 조절이 함께 작동해야 하는 실용적인 솔루션을 제공합니다.

문의 보내기

제품 설명

X-Meritan은 반도체 열 관리를 위한 열전 재료, 냉각기, NTC 부품 및 온도 컨트롤러를 개발합니다. 단주기 PID를 갖춘 ATC-M1 온도 컨트롤러는 소형 34mm x 20mm 보드에 단주기 PID 제어, 10K NTC 온도 피드백 및 열 관성이 낮은 미세 물체를 위한 TEC 출력 제어 기능을 결합합니다. 3.0V~5.0V DC에서 작동하고 +10~+40°C의 기본 온도 범위를 지원하며 공장 기본 설정 온도는 25°C입니다. 온도는 W9 전위차계 또는 아날로그 입력을 통해 조정할 수 있으며 지정된 온도 제어 안정성은 0.001°C입니다.

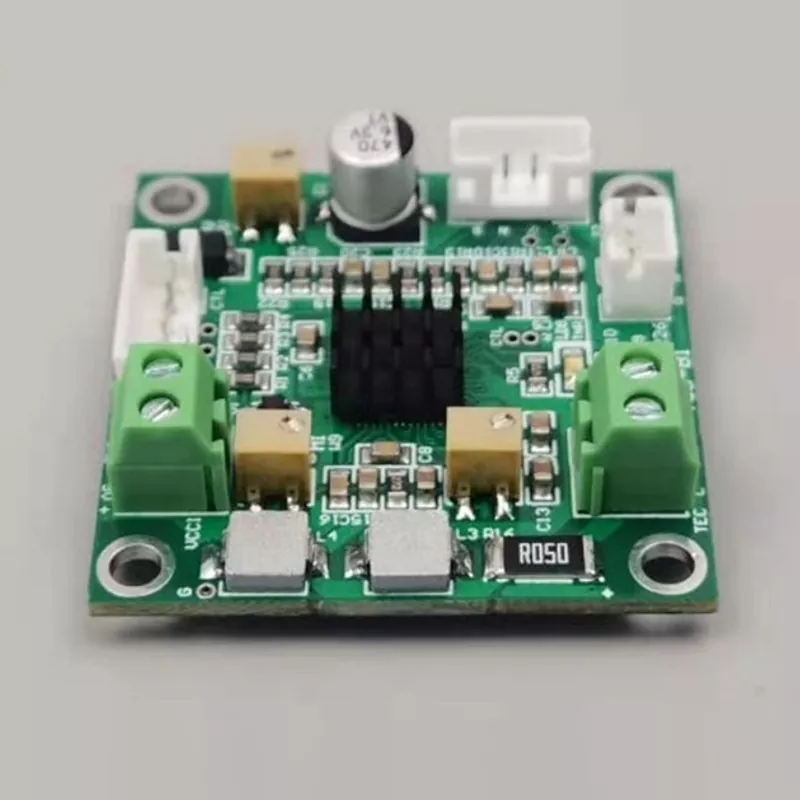

ATC-M1 Temperature Controller with Short-Cycle PID

주요 특징

단주기 PID 제어

단주기 PID를 갖춘 ATC-M1 온도 컨트롤러는 열 관성이 낮은 미세 물체용으로 설계된 단주기 PID 피드백 접근 방식을 사용합니다. 빈번한 수정 조치는 컨트롤러가 기존 시스템과 관련된 더 큰 열 반응에 의존하지 않고 제어 대상의 열 상태 변화에 대응하는 데 도움이 됩니다.

컴팩트한 보드 구조

크기가 34mm x 20mm에 불과하고 총 높이가 15.5mm에 불과한 ATC-M1은 소형 열 제어 어셈블리에 적합합니다. 소형 폼 팩터는 특히 사용 가능한 내부 공간이 제한된 소형 광학, 감지 및 전자 구조와 관련이 있습니다.

TEC 출력 제어

컨트롤러는 열전 냉각 구성 요소와 함께 작동하도록 설계되었습니다. 최대 TEC 전류는 2.5A이고, 최대 TEC 전압은 5V 공급 장치에서 4.3V, 3.3V 공급 장치에서 2.5V입니다. 이렇게 정의된 한계는 컨트롤러를 관련 TEC 시스템과 일치시키기 위한 명확한 기초를 제공합니다.

온도 피드백

온도 측정 및 피드백에는 10K NTC 센서가 사용됩니다. 지정된 온도 제어 안정성은 0.001°C로, 작은 온도 변화가 온도에 민감한 부품의 작동 조건에 영향을 줄 수 있는 응용 분야에 필요한 정밀도를 제공합니다.

기술 데이터

매개변수	기술 요구사항/가치
제품명	온도 조절 패널
모델 번호	ATC-M1
보드 공급 전압(DC)	3.0V - 5.0V
출력 효율성	약 80%
TEC 최대 전압	4.3V(5V 공급) / 2.5V(3.3V 공급)
TEC 최대 전류	2.5A
온도 센서 유형	10K NTC
온도 조절 안정성	0.001℃
온도 설정 방법	전위차계 또는 아날로그 입력
기본 온도 제어 범위	+10 ~ +40°C
공장 기본 설정 온도	섭씨 25도
공장 기본 최대 출력 전압	2.0V
공장 기본 최대 출력 전류	1.0A
조정 방법	W9 전위차계
작동 온도 범위	-40~+45°C
크기(L x W)	34mm x 20mm
총 높이	15.5mm
핀 높이	5.5mm

디자인 비교

목	ATC-M1	일반온도조절기
통제 접근법	미세 물체용으로 설계된 단주기 PID	일반적인 온도 제어 방식
목표 열부하	열관성이 낮은 미세 물체	광범위한 온도 제어 응용 분야
보드 치수	34mm x 20mm	컨트롤러 설계에 따라 다름
온도 센서	10K NTC	시스템 구성에 따라 다름
온도 설정	전위차계 또는 아날로그 입력	컨트롤러 설계에 따라 다름
TEC 최대 전류	2.5A	컨트롤러 설계에 따라 다름

응용 분야

1. 포토닉스: X-Meritan은 감지기 냉각을 포함한 포토닉스 애플리케이션을 식별합니다. 컴팩트한 컨트롤러 구조와 온도 피드백 기능은 소형 열전 냉각 어셈블리에 적합한 제어 요소를 제공합니다.

2. 통신: 회사의 적용 범위에는 통신 부품의 열 안정화 및 냉각이 포함됩니다. 정밀한 온도 조절이 소형 열 관리 아키텍처에 통합될 수 있습니다.

3. 의료 장비: X-Meritan은 의약품 내 PCR 증폭기 및 온도 관련 애플리케이션을 나열합니다. 온도 제어는 작동 조건이 제어된 열 환경에 따라 달라지는 시스템의 중요한 부분입니다.

4. 항공우주 감지: 회사의 항공우주 애플리케이션에는 얼음 감지 센서, 열유속 센서, IR 센서가 포함됩니다. 소형 열 제어 구성 요소는 온도에 민감한 감지 시스템의 일부를 구성할 수 있습니다.

5. 자동차 전자 장치: X-Meritan은 또한 LiDAR, AR 및 감지기의 열 안정화를 식별하여 소형 열전 제어의 관련성을 자동차 및 전자 감지 애플리케이션으로 확장합니다. 단주기 PID를 갖춘 ATC-M1 온도 컨트롤러는 제어 대상의 열 질량이 작은 소형 열 관리 아키텍처에 고려할 수 있습니다.

시스템 통합

1. TEC 전기적 한계: 단주기 PID가 있는 ATC-M1 온도 컨트롤러는 지정된 최대 전압 및 전류 값 내에서 작동합니다.

2. 온도 피드백: 10K NTC 입력은 제어 시스템에 온도 피드백 경로를 제공합니다.

3. 온도 범위: 기본 온도 제어 범위는 +10~+40°C이며, 공장 기본 설정 온도는 25°C입니다.

4. 출력 설정: 공장 기본 최대 출력 전압은 2.0V이고, 공장 기본 최대 출력 전류는 1.0A입니다.

5. 조정 방법: W9 전위차계를 통해 온도 조정을 수행할 수 있으며 아날로그 온도 입력도 지원됩니다.

6. 제품 구성: 다른 구성이 필요한 애플리케이션의 경우 X-Meritan에서는 도면이나 샘플에 따라 제품을 생산할 수 있다고 명시합니다. 서비스 프로세스에는 초기 단계 커뮤니케이션, 샘플 확인 및 확인 후 생산이 포함됩니다.

X-메리탄 성능

ATC-M1은 열전 재료, 열전 냉각기, TEC 어셈블리, NTC 구성 요소 및 온도 컨트롤러를 포괄하는 X-Meritan의 열전 기술 포트폴리오의 일부입니다. 이 제품 구조는 온도 제어 보드를 소형 열 관리 시스템에 사용되는 열전 구성 요소 및 감지 요소와 연결합니다.

완전한 열전 기술 체인

X-Meritan의 역량에는 열전 소재 개발, 핵심 부품 맞춤화 및 방열 솔루션 설계가 포함됩니다. ATC-M1의 경우 이 기술 범위는 TEC 출력 제어, NTC 온도 피드백 및 소형 전자 및 광학 어셈블리의 열 관리 요구 사항과 직접적으로 관련됩니다.

5대 주요 응용 분야

X-Meritan은 광섬유 통신, 산업 의료 장비, 스마트 자동차 전자 장치, 가전 제품 및 연구 기관 등 5개 주요 분야에 걸친 응용 프로그램을 보고합니다. 이러한 응용 분야는 특히 소형 열전 냉각 및 제어된 작동 온도가 필요한 경우 ATC-M1에 대한 관련 기술 배경을 제공합니다.

포춘 500대 기업 협력

X-Meritan은 Fortune 500대 기업 및 여러 국가 핵심 연구소와 협력하고 있다고 밝혔습니다. 이 경험은 특수 전자 및 열 관리 시스템에 사용되는 열전 부품 및 온도 제어 기술의 개발 및 적용과 관련이 있습니다.

다중 제조 공정

X-Meritan이 나열한 생산 장비에는 주석 침지로, 진동 스윙 성형 기계, 용접 기계, 오븐, 디스펜스 기계, 자동 밀봉 기계, 리플로우 납땜 장비 및 전자동 인쇄 기계가 포함됩니다. 이러한 제조 공정은 열전 관련 부품 및 전자 온도 제어 제품의 생산을 지원합니다.

55% 유럽 시장 분포

X-Meritan에 따르면 유럽은 국제 시장 분포의 55%를 차지하고 북미는 15%, 동남아시아는 15%, 기타 시장은 15%를 차지합니다. 국제적인 적용 배경은 다양한 기술 환경에 열전 및 온도 관리 제품을 공급하는 회사의 경험을 뒷받침합니다.

6. 통합 열 솔루션 지원

개별 온도 제어 구성 요소 외에도 X-Meritan은 방열 솔루션 설계 및 제품 선택 지원을 제공합니다. 이를 통해 단주기 PID를 갖춘 ATC-M1 온도 컨트롤러를 격리된 제어 보드가 아닌 해당 열전 냉각기, NTC 구성 요소 및 열 관리 요구 사항과 함께 고려할 수 있습니다.
