자율주행차 또는 도로변 센서 장치의 LiDAR 시스템은 겨울철 -40°C부터 여름철 직사광선 +85°C까지의 온도 범위에서 안정적으로 작동해야 합니다. 하우징 내부의 레이저 다이오드, 광검출기 및 광학 부품은 온도에 민감합니다. 단 몇 도만 이동해도 레이저의 방출 파장이 변경되고, 검출기의 신호 대 잡음비가 감소하며, 광학 정렬이 왜곡될 수 있습니다. 그 결과 범위 정확도와 포인트 클라우드 품질이 저하됩니다. 열 관리 구성 요소를 지정하는 조달 엔지니어의 경우 문제는 온도 제어가 필요한지 여부가 아니라 LiDAR 시스템의 크기, 전력 및 신뢰성 제약 내에서 이를 제공할 수 있는 기술이 무엇인지입니다.열전 냉각기이러한 많은 과제에 대해 선호되는 솔루션으로 등장했습니다.
이 가이드는 열전 냉각기가 LiDAR 시스템의 온도 제어 문제를 어떻게 해결하는지 이해해야 하는 구매자와 설계 엔지니어를 위해 작성되었습니다. 우리는 LiDAR의 특정 열 문제, 열전 냉각기의 작동 원리, 평가할 주요 사양, 통합 고려 사항 및 공급업체 선택 기준을 다룰 것입니다. 우리는 또한 우리 공장의 자세한 제품 매개변수를 제공할 것입니다.푸저우 X-메리탄 테크놀로지 주식회사자동차, 산업 또는 매핑 애플리케이션용 LiDAR 시스템을 개발하는 경우 이 가이드는 열 관리 요구 사항에 적합한 열전 냉각기를 선택하는 데 도움이 됩니다.
LiDAR 시스템은 다른 전자 시스템과 다른 고유한 열 문제를 제시합니다. 첫 번째 과제는 레이저 다이오드의 감도입니다. 레이저 다이오드의 방출 파장은 온도에 따라 약 0.3nm/°C의 속도로 변합니다. 협대역 광학 필터 또는 파장 감지 감지를 사용하는 LiDAR 시스템의 경우 이러한 드리프트로 인해 레이저 파장과 필터 통과대역이 일치하지 않아 신호 강도와 감지 범위가 감소할 수 있습니다. 두 번째 문제는 광검출기의 열 잡음입니다. 감지기의 암전류와 잡음 등가 전력은 온도에 따라 증가하여 신호 대 잡음비와 거리 측정의 정확도가 저하됩니다. 세 번째 과제는 광학 벤치의 열팽창입니다. 광학 구성 요소는 일반 벤치에 장착되며 벤치가 온도에 따라 팽창하거나 수축하면 레이저, 검출기 및 스캐닝 광학 장치의 정렬이 이동하여 포인팅 오류가 발생할 수 있습니다. 아래 표에는 이러한 과제와 그 영향이 요약되어 있습니다.
| 도전 | 원천 | LiDAR 성능에 미치는 영향 |
| 레이저 파장 드리프트 | 레이저 다이오드 온도 계수 | 신호 강도 감소, 범위 손실 |
| 감지기 소음 증가 | 광검출기의 열잡음 | 낮은 SNR, 감소된 정확도 |
| 광학 벤치 확장 | 장착 재료의 열팽창 | 정렬 불량, 포인팅 오류 |
| 주변 온도 극한 | 운영 환경 | 시스템 오류 또는 성능 저하 |
| 방열 밀도 | 컴팩트한 인클로저 | 국부적인 핫스팟, 열 구배 |
푸저우 X-메리탄 테크놀로지 주식회사의 공장에서는 이러한 문제를 해결하기 위해 특별히 설계된 열전 냉각기를 제조합니다. 우리는 LiDAR 시스템의 열 요구 사항을 이해하고 고객과 협력하여 특정 레이저 출력, 감지기 유형 및 환경 조건에 적합한 냉각기를 선택합니다.
열전 냉각기는 DC 전류가 적용될 때 펠티에 효과를 사용하여 장치의 한 쪽에서 다른 쪽으로 열을 전달하는 고체 열 펌프입니다. 이 장치는 두 개의 세라믹 기판 사이에 끼워진 일련의 반도체 펠렛(일반적으로 텔루르화 비스무트)으로 구성됩니다. 전류가 흐르면 한쪽은 차가워지고(차가운 쪽), 다른 쪽은 뜨거워집니다(뜨거운 쪽). 열은 차가운 쪽에서 흡수되고 뜨거운 쪽에서 방출되며 방열판에 의해 방출됩니다. 전류를 역전시키면 열 전달 방향이 바뀌므로 동일한 장치를 냉각 및 가열에 모두 사용할 수 있습니다. 이러한 양방향 제어는 더운 환경과 추운 환경 모두에서 작동해야 하는 LiDAR 시스템의 주요 이점입니다. 아래 표에서는 열전 냉각기와 다른 냉각 기술을 비교합니다.
| 기술 | 냉방/난방 | 크기 | 정도 | 신뢰할 수 있음 | 소음/진동 |
| 열전냉각기 | 둘 다 | 콤팩트 | 높음(+/- 0.1°C) | 높음(고체 상태) | 없음 |
| 압축기 기반 | 둘 다 | 크기가 큰 | 보통의 | 보통(움직이는 부분) | 높은 |
| 팬 기반 | 냉각만 가능 | 보통의 | 낮은 | 보통(베어링 마모) | 보통의 |
| 히트파이프 | 냉각만 가능 | 콤팩트 | 낮은 | 높은 | 없음 |
우리 공장에서는 LiDAR 시스템의 까다로운 요구 사항에 맞게 열전 냉각기를 설계합니다. 우리는 고성능 텔루르화 비스무트 펠릿과 고급 세라믹 기판을 사용하여 작은 설치 공간에서 높은 냉각 용량을 달성합니다. 당사의 냉각기는 온도 센서와 제어 전자 장치가 통합되어 있어 레이저 다이오드와 검출기의 정확한 온도 안정화가 가능합니다.
LiDAR 시스템용 열전 냉각기를 선택할 때 구매자는 몇 가지 주요 사양을 평가해야 합니다. 냉각 용량(Qc)은 주어진 온도 차이에서 냉각기가 제거할 수 있는 열의 양을 결정합니다. LiDAR 애플리케이션의 경우 냉각 용량은 레이저 다이오드, 감지기 및 기타 열 발생 구성 요소의 열 부하를 처리하기에 충분해야 합니다. 최대 온도 차이(ΔTmax)는 냉각기가 차가운 쪽과 뜨거운 쪽 사이에서 달성할 수 있는 최대 온도 차이를 결정합니다. 전류 및 전압 정격에 따라 전원 공급 장치 요구 사항이 결정됩니다. 설치 공간과 두께에 따라 통합 제약이 결정됩니다. 성능계수(COP)는 냉각기의 효율성을 결정합니다. 아래 표에는 이러한 사양이 요약되어 있습니다.
| 사양 | LiDAR의 일반적인 범위 | 중요성 |
| 냉각능력(Qc) | 5W - 50W | 총 열 부하를 초과해야 합니다. |
| 최대 온도 차이(ΔTmax) | 65°C - 75°C | 냉각 성능 결정 |
| 전류(Imax) | 2A ~ 8A | 전원 공급 장치 결정 |
| 전압(Vmax) | 5V - 24V | 전원 공급 장치 결정 |
| 발자국 | 10x10mm ~ 40x40mm | 통합 결정 |
| 두께 | 2mm - 6mm | 통합 결정 |
| 성능계수(COP) | 0.3 - 0.6 | 전력 효율 결정 |
푸저우 X-메리탄 테크놀로지 주식회사의 공장에서는 다양한 냉각 용량, 설치 공간 및 전압 등급을 갖춘 다양한 열전 냉각기를 제공합니다. 우리는 고객이 특정 LiDAR 열 요구 사항에 적합한 쿨러를 선택하도록 도울 수 있습니다. 당사의 엔지니어링 팀은 냉각기가 LiDAR 하우징에 적절하게 통합되도록 열 시뮬레이션 및 설계 지원도 제공할 수 있습니다.
LiDAR 시스템에서 열전 냉각기의 성능은 냉각기 자체뿐 아니라 냉각기가 통합되는 방식에 따라 달라집니다. 여러 가지 요인이 성능에 영향을 미칠 수 있습니다. 첫 번째는 냉각기와 레이저 다이오드 또는 감지기 사이의 열 인터페이스입니다. 건조한 접합부나 고르지 않은 표면과 같은 열악한 열 인터페이스는 열 저항을 증가시키고 냉각 효과를 감소시킬 수 있습니다. 두 번째는 방열판 디자인입니다. 냉각기의 뜨거운 면은 주변 환경으로 열을 발산할 수 있어야 합니다. 히트싱크의 크기가 작거나 공기 흐름이 부적절할 경우 뜨거운 쪽 온도가 상승하여 냉각 용량이 줄어들고 쿨러가 과열될 가능성이 있습니다. 세 번째는 차가운 쪽의 단열입니다. 냉각 효율을 감소시키는 열 누출을 방지하려면 차가운 면을 주변 환경으로부터 격리해야 합니다. 아래 표에는 이러한 통합 요소가 요약되어 있습니다.
| 적분계수 | 성능에 미치는 영향 | 완화 |
| 열 인터페이스 재료 | 열악한 인터페이스로 인해 열 저항이 증가합니다. | 고전도성 열 그리스 또는 패드를 사용하십시오. |
| 방열판 디자인 | 부적절한 방열판으로 인해 냉각 용량 감소 | 최대 열 부하를 위한 크기 방열판 |
| 기류 | 공기 흐름이 좋지 않으면 뜨거운 쪽 온도가 높아집니다. | 적절한 환기 또는 강제 통풍을 보장하십시오. |
| 콜드사이드 절연 | 열 누출로 인해 냉각 효율이 저하됩니다. | 차가운 쪽 주변에 단열재 사용 |
| 응축 | 차가운 표면에는 습기가 생길 수 있습니다. | 밀봉된 인클로저 또는 건조제를 사용하십시오. |
우리 공장에서는 고객이 열전 냉각기를 LiDAR 시스템에 통합할 수 있도록 기술 지원을 제공합니다. 최적의 성능을 보장하는 열 인터페이스 재료, 방열판 설계 및 밀봉 방법을 권장할 수 있습니다. 우리의 목표는 고객이 LiDAR 시스템에 필요한 온도 안정성을 달성하도록 돕는 것입니다.
LiDAR 응용 분야용 열전 냉각기 공급업체를 평가하려면 열 설계 기능, 제조 품질, 테스트 및 응용 분야 지원에 중점을 두어야 합니다. 공급업체는 맞춤형 설치 공간 및 전압 정격을 포함하여 필수 사양에 맞게 냉각기를 설계하고 제조할 수 있는 능력을 갖추고 있어야 합니다. 제조 품질은 펠릿 배치 및 세라믹 평탄도에 대한 엄격한 공차를 통해 일관되어야 합니다. 공급업체는 각 냉각기의 냉각 용량, ΔTmax 및 누출 전류를 테스트해야 합니다. 그리고 공급업체는 열 시뮬레이션 및 통합 지침을 포함한 애플리케이션 지원을 제공해야 합니다. 아래 표에는 이러한 평가 기준이 요약되어 있습니다.
| 평가기준 | 무엇을 찾아야 할까요? | 중요한 이유 |
| 열 설계 기능 | 맞춤형 설계, 열 시뮬레이션 | 애플리케이션에 대한 최적의 성능을 보장합니다. |
| 제조 품질 | 정밀한 펠렛 배치, 세라믹 평탄도 | 일관된 성능과 신뢰성 보장 |
| 테스트 | 냉각능력, ΔTmax, 누설전류 | 쿨러가 사양을 충족하는지 확인합니다. |
| 애플리케이션 지원 | 통합 안내, 열 시뮬레이션 | 최적의 시스템 성능을 달성하는 데 도움이 됩니다. |
X-Meritan의 공장에서는 10년 넘게 열전 냉각기를 생산해 왔습니다. 우리는 열 설계 및 제조 분야에서 광범위한 경험을 보유하고 있습니다. 우리는 배송 전에 모든 쿨러를 테스트하고 고객에게 기술 지원을 제공합니다. 이러한 기준에 따라 당사를 평가하고 당사를 LiDAR 열전 냉각기의 파트너로 고려해 보시기 바랍니다.

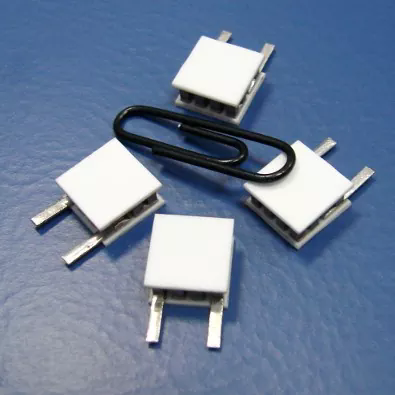

다음 표는 열전 냉각기의 주요 제품 매개변수를 제공합니다. 이 쿨러는 LiDAR 시스템 및 기타 정밀 열 관리 애플리케이션용으로 설계되었습니다. 우리 공장에서는 특정 요구 사항을 충족하는 맞춤형 쿨러를 생산할 수도 있습니다.
| 매개변수 | 사양 범위 | 메모 |
| 냉각능력(Qc) | 5W - 50W | ΔT = 0°C에서 |
| 최대 온도 차이(ΔTmax) | 65°C - 75°C | Qc = 0W에서 |
| 전류(Imax) | 2A ~ 8A | 전원 공급 장치로 선택됨 |
| 전압(Vmax) | 5V - 24V | 전원 공급 장치로 선택됨 |
| 발자국 | 10x10mm ~ 40x40mm | 맞춤형 크기 제공 |
| 두께 | 2mm - 6mm | 통합 대상으로 선정됨 |
| 세라믹 소재 | 알루미나(Al2O3) | 기준 |
| 펠렛 재료 | 텔루르화비스무트(Bi2Te3) | 고성능 |
| 작동 온도 | -40°C ~ +85°C | 환경을 위해 선택됨 |
| 통합 옵션 | 센서, 제어 전자 장치 | 맞춤형 옵션 사용 가능 |
| MOQ | 100개 | 대량 주문시 협상 가능 |
| 리드타임 | 2~4주 | 수량 및 사용자 정의에 따라 다릅니다. |
우리 공장에서는 이러한 사양 등을 충족하는 열전 냉각기를 제조합니다. 고객의 특정 요구 사항에 맞게 냉각 용량, 설치 공간, 전압 및 통합 옵션을 맞춤 설정할 수 있습니다. 당사의 품질 관리 시스템에는 원자재 검사, 공정 중 검사, 출하 전 최종 검사가 포함됩니다. 우리의 목표는 고객에게 LiDAR 열 관리 요구 사항을 충족하는 고품질 열전 냉각기를 제공하는 것입니다.
질문 1: 열전 냉각기가 LiDAR 시스템을 냉각하고 가열할 수 있습니까?
답변: 예, 열전 냉각기는 냉각과 가열이 모두 가능합니다. DC 전류의 극성을 바꾸면 열 전달 방향이 바뀐다. 이를 통해 동일한 냉각기가 추운 환경에서 레이저 다이오드를 가열하고 더운 환경에서 냉각할 수 있습니다. 이 양방향 기능은 넓은 온도 범위에서 작동해야 하는 LiDAR 시스템에 필수적입니다. Fuzhou X-Meritan Technology Co., Ltd.의 쿨러는 양방향 작동을 위해 설계되었습니다.
질문 2: LiDAR 시스템에서 열전 냉각기는 얼마나 많은 전력을 소비합니까?
답변: 전력 소비는 냉각 용량, 온도 차이 및 COP에 따라 달라집니다. 일반적인 LiDAR용 열전 냉각기는 5~20와트를 소비할 수 있습니다. COP는 일반적으로 0.3~0.6입니다. 이는 제거되는 열 1와트당 냉각기가 1.7~3.3와트의 전력을 소비한다는 의미입니다. 전체 시스템 전력 예산에서 전력 소비를 고려해야 합니다.
질문 3: 열전 냉각기로 달성할 수 있는 일반적인 온도 안정성은 무엇입니까?
답변: 적절하게 설계된 제어 루프를 사용하면 열전 냉각기는 +/- 0.1°C 이상의 온도 안정성을 달성할 수 있습니다. 이러한 수준의 정밀도는 안정적인 레이저 파장과 검출기 성능이 필요한 LiDAR 시스템에 필수적입니다. 안정성은 온도 센서, 제어 전자장치, 시스템의 열 설계 품질에 따라 달라집니다.
질문 4: 자동차 LiDAR 시스템에 열전 냉각기를 사용할 수 있습니까?
답변: 예, 열전 냉각기는 자동차 LiDAR 시스템에 사용됩니다. 진동, 충격 및 온도 순환에 대한 자동차 요구 사항을 충족해야 합니다. 우리 공장에서는 진동 및 열충격을 포함한 자동차 표준에 따라 테스트된 쿨러를 제공합니다. 우리는 또한 자동차 애플리케이션을 위한 AEC-Q100 인증 제어 전자 장치를 제공할 수 있습니다.
질문 5: LiDAR 시스템에 적합한 열전 냉각기를 어떻게 선택합니까?
답변: 올바른 열전 냉각기를 선택하려면 총 열 부하, 필요한 온도 차이, 사용 가능한 전원 공급 장치 및 통합 제약 조건을 결정해야 합니다. 당사 엔지니어링 팀은 이러한 요구 사항을 계산하고 귀하의 응용 분야에 가장 적합한 냉각기를 선택하는 데 도움을 드릴 수 있습니다. 또한 프로토타입을 제작하기 전에 설계를 검증할 수 있도록 열 시뮬레이션 지원도 제공합니다.
LiDAR 시스템은 레이저 파장 드리프트 및 검출기 소음부터 광학 정렬 불량 및 극한의 주변 환경에 이르기까지 심각한 온도 제어 문제를 안고 있습니다. 열전 냉각기는 작고 안정적인 패키지에 정밀한 양방향 고체 온도 제어를 통해 이러한 문제를 해결합니다. 조달 엔지니어와 설계 팀의 경우 올바른 솔루션을 선택하려면 열 문제, 냉각기 사양 및 통합 고려 사항을 이해하는 것이 필수적입니다. Fuzhou X-Meritan Technology Co., Ltd.의 공장에는 LiDAR 시스템의 까다로운 요구 사항을 충족하는 열전 냉각기를 제조할 수 있는 전문 지식과 역량이 있습니다. 우리는 고객과 긴밀히 협력하여 올바른 쿨러를 선택하고 성공적인 통합을 보장합니다.
자율주행차, 산업 자동화 또는 매핑 애플리케이션을 위한 LiDAR를 개발 중이라면 당사에 연락하여 요구 사항을 논의해 보시기 바랍니다. 우리는 샘플, 기술 데이터 및 맞춤형 솔루션을 제공할 수 있습니다. 품질과 고객 만족에 대한 우리의 약속은 우리를 전 세계 LiDAR 시스템 개발자들의 신뢰할 수 있는 파트너로 만들었습니다.
지금 Fuzhou X-Meritan Technology Co., Ltd.에 문의하세요.LiDAR 열전 냉각기 요구 사항에 대해 논의하고 당사 제품이 시스템에 필요한 열 안정성을 어떻게 보장할 수 있는지 알아보십시오.
