표준 쿨러용 TCB-NA 온도 컨트롤러

표준 쿨러용 X-Meritan TCB-NA 온도 컨트롤러는 4.5~27V 공급, 0~10A TEC 전류, ±0.1°C 제어 정확도 및 -20~+100°C 온도 제어를 지원하는 양방향 TEC 온도 컨트롤러입니다. 10K NTC 감지, ASCII 직렬 통신 및 컴팩트한 60 × 42 × 26.5mm 디자인을 갖춘 이 제품은 레이저 다이오드, 실험실 장비, 산업 시스템 및 스마트 기기에 적합합니다.

문의 보내기

제품 설명

표준 냉각기용 X-Meritan TCB-NA 온도 컨트롤러는 표준 열전 냉각기(TEC)용 온도 제어 모듈로, 냉각과 가열을 모두 지원합니다. 이는 ±0.1°C의 온도 제어 정확도, 0~10A TEC 전류, -20°C~+100°C의 제어 범위를 제공합니다.

표준 ASCII 직렬 인터페이스, 10K NTC 온도 감지 및 소형 60 × 42 × 26.5mm 구조를 갖춘 TCB-NA는 산업 및 상업용 열 관리 시스템에 직접 통합되도록 설계되었습니다.

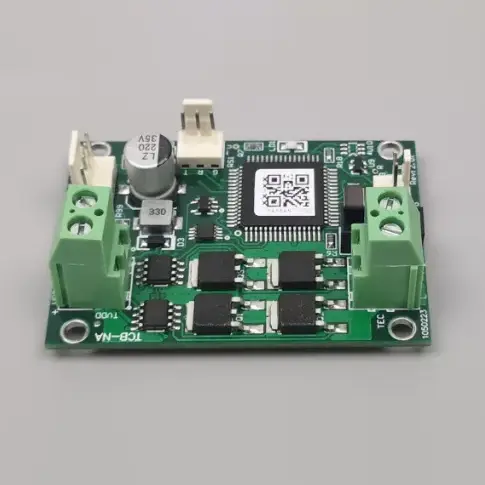

TCB-NA Temperature Controller for Standard Coolers

기술 사양

매개변수	사양
보드 공급 전압	4.5~27V
기술 전압	5~27V, ≥ 공급 전압
TEC 전류	0~10A
온도 센서	10K NTC
기본 B 값	3950
온도 제어 정확도	±0.1°C
온도 정확도 설정	±0.1°C
측정 범위	-30°C ~ +147°C
제어 범위	-20°C ~ +100°C
기본 설정 온도	25°C
의사소통	ASCII 직렬 인터페이스
치수	60×42×26.5mm

NTC B 값을 사용자 정의할 수 있습니다. 다른 B 값은 절대 온도 측정에 영향을 주지만 기본 제어 정확도는 변경하지 않습니다.

제어 기능

가열 및 냉각

컨트롤러는 NTC 센서를 통해 온도를 측정하고 설정값에 따라 TEC 방향을 조정합니다. 이를 통해 별도의 제어 하드웨어 없이 동일한 모듈이 가열 및 냉각을 모두 제공할 수 있습니다.

ON/OFF 조절

ON/OFF 제어 방법은 레이저 다이오드 및 실험실 장비를 포함한 표준 TEC 응용 분야에서 안정적인 온도 유지를 위해 설계되었습니다.

직렬 인터페이스

온도 설정 및 실시간 모니터링은 ASCII 직렬 프로토콜을 통해 관리할 수 있습니다. 설정 및 테스트 중에 Windows HyperTerminal과 같은 일반적인 직렬 도구를 사용할 수 있습니다.

전용 경보 및 "준비" 신호는 작동 상태 피드백을 제공하는 반면, TEC 종료 입력을 통해 호스트 시스템은 필요할 때 TEC 작동을 비활성화할 수 있습니다.

파워 매칭

기술 전압

표준 쿨러용 TCB-NA 온도 컨트롤러는 내부 출력 전압 제한을 제공하지 않으므로 전압 매칭이 중요합니다. 공급 전압은 연결된 TEC의 정격 전압을 초과해서는 안 됩니다.

예를 들어, 12V TEC를 사용하는 경우 그에 따라 시스템 전원 공급 장치를 선택해야 합니다.

전력 리플

컨트롤러의 스위칭 작동으로 인해 연결된 스위칭 전원 공급 장치의 리플이 증가할 수 있습니다. 시스템에 전기 잡음이나 EMI에 민감한 다른 보드가 포함되어 있는 경우 컨트롤러용 별도의 전원 공급 장치가 바람직할 수 있습니다.

온도 성능

센서 범위

연결된 10K NTC는 -30°C ~ +147°C의 지정된 측정 범위를 지원하는 반면, 활성 온도 제어는 -20°C ~ +100°C로 지정됩니다.

정확성

지정된 온도 제어 정확도와 설정 온도 정확도는 모두 ±0.1°C입니다. 실제 시스템 성능은 NTC 허용 오차, 센서 배치, 열 접촉, TEC 특성, 열 방출 및 주변 조건의 영향을 받을 수도 있습니다.

엄격한 온도 안정성이 요구되는 응용 분야의 경우 최종 TEC, 센서, 부하 및 기계 구조를 대상으로 테스트를 수행해야 합니다.

응용 분야

레이저 다이오드

컨트롤러는 온도가 작동 성능에 직접적인 영향을 미치는 레이저 다이오드 시스템의 안정적인 열 환경을 유지할 수 있습니다.

실험실 장비

안정적인 온도 조절로 표준 열전 가열 및 냉각이 필요한 실험실 장비에 적합합니다.

산업 시스템

산업용 장비는 소형 설치, 직렬 통신 및 비용 효율성이 중요한 범용 TEC 제어에 모듈을 사용할 수 있습니다.

스마트 가전

비용 지향적인 아키텍처 덕분에 이 컨트롤러는 표준 온도 제어가 필요한 스마트 기기 제조 및 기타 대량 애플리케이션에 적합합니다.

TCB-NA 또는 TCB-NE?

TCB-NA는 표준 온도 제어와 비용 효율성을 우선시하는 프로젝트에 적합합니다. 보다 발전된 에너지 관리 또는 더 높은 수준의 온도 제어 기능이 필요한 애플리케이션의 경우 TCB-NE 시리즈가 더 적합할 수 있습니다.

선택은 TEC 전압, 전류, 목표 온도, 제어 요구 사항, 효율성 및 시스템 아키텍처를 기반으로 해야 합니다.

조달 요구 사항

구매자는 주문하기 전에 TEC 정격 전압, 최대 전류, 전원 전압, 목표 온도, 필요한 정확도, NTC 사양, 통신 요구 사항 및 작동 환경을 확인해야 합니다.

X-Meritan은 중국에서 PCB 조립 및 최종 교정을 담당하는 자체 공장을 운영하고 있습니다. 엔지니어링 팀은 TEC 전압 매칭, 전력 리플 관리 및 구성 요구 사항에 대한 기술 지원을 제공할 수 있습니다. 표준 부품 재고 및 해외 물류를 통해 OEM 및 대량 조달을 지원합니다.

설치 참고 사항

전원 공급 장치는 TEC 등급과 호환되어야 합니다. 표준 쿨러용 TCB-NA 온도 컨트롤러에는 내부 출력 전압 제한이 없으므로 TEC 전압을 초과하면 구성요소 과부하가 발생할 수 있습니다.

0~10A 전류 사양은 TEC, 배선, 커넥터 및 전원 공급 장치와 함께 평가해야 합니다. 완전한 열전 시스템에는 적절한 열 방출도 필요합니다.

다른 민감한 전자 장치를 동일한 스위칭 전원 공급 장치에 연결할 경우 최종 시스템 통합 전에 리플 및 EMI 성능을 확인하십시오.

자주 묻는 질문

TCB-NA는 어떤 TEC 전압을 지원할 수 있습니까?

컨트롤러는 5V~27V의 TEC 전압을 지원합니다. TEC 전압은 보드 공급 전압과 같거나 높아야 합니다. TCB-NA에는 내부 출력 전압 제한이 없으므로 전원 공급 장치는 TEC의 정격 전압을 초과해서는 안 됩니다.

최대 TEC 전류는 얼마입니까?

표준 쿨러용 TCB-NA 온도 컨트롤러는 0~10A의 TEC 전류 범위를 지원합니다. 실제 작동 전류는 TEC 정격, 열 부하, 배선, 커넥터 및 전원 공급 장치 용량에 따라 선택해야 합니다.

컨트롤러가 가열과 냉각을 모두 제공할 수 있나요?

예. 양방향 제어 아키텍처를 통해 TEC는 가열 및 냉각 모드 모두에서 작동할 수 있으므로 변화하는 주변 조건에서도 목표 온도를 유지할 수 있습니다.

컨트롤러는 어떤 온도 센서를 사용합니까?

표준 구성은 기본 B 값이 3950인 10K NTC를 사용합니다. B 값은 애플리케이션 요구 사항에 따라 사용자 정의할 수 있습니다. 지정된 측정 범위는 -30°C ~ +147°C이고 제어 범위는 -20°C ~ +100°C입니다.

TCB-NA를 어떻게 제어하거나 모니터링할 수 있나요?

컨트롤러는 온도 설정 및 실시간 모니터링을 위해 표준 ASCII 직렬 인터페이스를 사용합니다. 또한 호스트 제어 시스템과의 통합을 위한 경보 및 "준비" 상태 신호와 TEC 종료 입력을 제공합니다.
