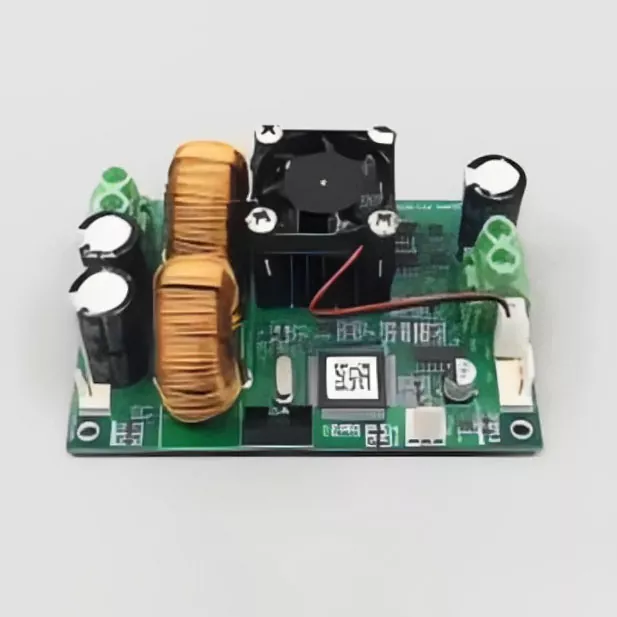

X-Meritan은 산업용 가열 및 냉각 시스템에 사용되는 PID 온도 컨트롤러를 제조합니다. 이러한 장치는 센서에서 온도 신호를 읽고 이를 설정점과 비교한 후 출력을 조정하여 공정 온도를 안정적으로 유지합니다. 일반적인 응용 분야에는 플라스틱 압출, 포장 기계, 실험실 용광로 및 식품 가공 라인이 포함됩니다.
컨트롤러는 독립형 가열 장치가 아닙니다. 이는 릴레이, SSR(Solid-State Relay) 또는 아날로그 출력을 구동하는 제어 신호를 제공합니다. 실제 가열 또는 냉각은 카트리지 히터, 밴드 히터 또는 냉각 밸브와 같은 외부 요소에 의해 수행됩니다.
PID는 비례, 적분, 미분을 의미합니다. 컨트롤러는 설정값과 실제 온도 간의 차이를 지속적으로 측정합니다. 이 차이를 오류라고 합니다.
비례항은 현재 오류에 비례하는 출력을 생성합니다. 적분 항은 과거 오류를 누적하고 정상 상태 오프셋을 수정합니다. 미분항은 변화율에 반응하여 오버슈트를 줄이는 데 도움이 됩니다.
실제로 사용자 또는 컨트롤러의 자동 조정 기능은 비례 대역, 적분 시간 및 미분 시간의 세 가지 매개변수를 설정합니다. 올바른 튜닝이 필수입니다. 잘못 조정된 PID 루프는 진동하거나 느리게 반응합니다. ON-OFF 제어는 더 간단하며 프로세스가 온도 변동을 허용하는 경우에 사용됩니다.
|
매개변수 |
사양 |
메모 |
|
입력 유형 |
열전대(K, J, E, T, N, R, S, B) / RTD(PT100, PT1000) / 아날로그(4~20mA, 0~10V, 0~5V) |
모델별로 선택 가능 |
|
제어 모드 |
PID, ON-OFF, 수동 |
대부분의 모델에서 자동 조정 가능 |
|
출력 유형 |
릴레이 SPST(3A/250VAC), SSR 구동(12VDC/30mA), 아날로그(4-20mA, 0-10V) |
모델에 따라 1개 또는 2개의 출력 |
|
디스플레이 정확도 |
±0.5% FS 또는 ±1자리 |
FS는 선택한 범위의 전체 범위를 의미합니다. |
|
샘플링 기간 |
0.1초 ~ 0.5초 |
낮은 열 질량 시스템을 위한 더 빠른 샘플링 |
|
설정값 범위 |
전체 입력 범위 |
구성 가능 |
|
전원공급장치 |
85VAC ~ 265VAC, 50/60Hz |
넓은 전압 입력 |
|
작동 온도 |
0°C ~ 50°C |
Higher ambient requires derating |
|
작동 습도 |
0% ~ 85% RH, 비응결 |
결로로 인해 전자 제품이 손상됨 |
|
치수 |
48×48mm, 72×72mm, 96×96mm, 48×96mm |
패널 마운트 표준 크기 |
|
표시하다 |
듀얼 LED 또는 LCD |
프로세스 값 및 설정값 |
|
의사소통 |
RS485 Modbus RTU(옵션) |
SCADA 또는 PLC 통합용 |
|
경보 출력 |
1개 또는 2개의 릴레이 출력 |
높은/낮은 편차, 대역 또는 절대 경보 |
모든 사양은 최종 테스트에서 검증됩니다. 교정 인증서는 각 장치마다 제공될 수 있습니다.
컨트롤러는 온도 센서와 부하 전환 장치와 일치해야 합니다. 아래 표에는 일반적인 조합이 요약되어 있습니다.
|
애플리케이션 |
일반 센서 |
권장 출력 |
이유 |
|
플라스틱 압출 배럴 가열 |
K 열전대 |
SSR 드라이브 |
빠른 전환, 긴 수명 |
|
실험실 머플로 |
S 열전대 |
SSR 드라이브 또는 릴레이 |
고온 범위 |
|
음식 굽는 오븐 |
PT100 |
릴레이 또는 아날로그 |
적당한 스위칭 주파수 |
|
핫멜트 접착제 시스템 |
K 열전대 |
계전기 |
간단하고 저렴한 비용 |
|
우유 저온살균 |
PT100 |
아날로그(4~20mA) |
비례 밸브 제어 |
입력 유형과 센서가 일치하지 않으면 판독값이 잘못됩니다. 출력과 부하 스위칭 장치 간의 불일치로 인해 제어 실패 또는 구성 요소 손상이 발생합니다.
ON-OFF 제어는 온도가 설정점 아래로 떨어지면 출력을 완전히 켜고, 설정점과 히스테리시스 대역 이상으로 올라가면 출력을 완전히 끕니다. 이 방법은 간단하며 온도 변화가 허용되는 대규모 열 질량을 갖춘 시스템에 적합합니다.
PID 제어는 출력을 지속적으로 또는 빠르게 버스트적으로 변조합니다. 진동을 최소화하면서 설정값에 가까운 온도를 유지합니다. PID는 실험실 인큐베이터, 사출 성형 노즐, 레이저 다이오드 온도 제어 등 엄격한 온도 허용 오차가 필요한 공정에 필요합니다.
X-Meritan 컨트롤러의 자동 조정 기능은 제어된 외란을 도입하고 프로세스 응답을 측정하여 초기 PID 매개변수를 계산합니다. 자동 조정 후에도 최적의 성능을 위해서는 수동 미세 조정이 필요한 경우가 많습니다.
잘못된 배선은 현장 고장의 가장 일반적인 원인입니다. 설치 중에 다음 사항을 확인해야 합니다.
열전대 입력: 올바른 열전대 연장 와이어를 사용하십시오. 구리선을 사용하지 마십시오. 극성이 일치해야 합니다. 컨트롤러에 내장된 냉접점 보상은 단자대가 알려진 온도에 있다고 가정합니다. 터미널 온도 드리프트를 유발하는 뜨거운 공기 소스 근처에 컨트롤러를 배치하지 마십시오.
RTD 입력: 리드 저항을 취소하려면 3선 또는 4선 연결을 사용합니다. 2선 연결은 특히 긴 케이블의 경우 측정 오류를 발생시킵니다.
SSR 출력: 컨트롤러의 SSR 출력은 저전압 DC 펄스입니다. 외부 SSR의 제어 입력에 연결해야 합니다. 발열체에 직접 연결하지 마십시오.
릴레이 출력: 유도 부하 전체에 스너버 회로를 사용하여 릴레이 접점을 보호합니다. 릴레이 수명은 주어진 전류에서 특정 작동 횟수에 따라 평가됩니다. 고전류에서 빈번한 스위칭은 수명을 단축시킵니다.
전원 공급 장치: 넓은 전압 입력은 대부분의 산업용 주 전원을 수용합니다. 그러나 근처의 모터나 접촉기에서 전압 스파이크가 발생하면 컨트롤러가 손상될 수 있습니다. 전력선에 잡음이 있는 경우 서지 보호기나 라인 필터를 사용하십시오.
접지: 접지 단자를 적절한 접지에 연결하십시오. 이는 전기적 소음을 줄이고 안전성을 향상시킵니다.
PID 온도 컨트롤러를 선택하려면 다음 질문에 대답하십시오.
열전대는 넓은 온도 범위를 포괄하고 빠르게 반응합니다. RTD는 낮은 온도에서 더 정확하고 안정적이지만 속도가 느립니다. 아날로그 입력은 온도 신호가 트랜스미터에서 나올 때 사용됩니다.
컨트롤러 범위는 예상 작동 범위를 포함해야 합니다. 필요한 것보다 더 넓은 범위의 컨트롤러를 사용하면 분해능이 감소합니다. 예를 들어, 0~1370°C 범위의 K 열전대 컨트롤러는 1°C 분해능을 나타냅니다. 0~400°C 범위의 컨트롤러는 0.1°C 분해능을 표시할 수 있습니다.
SSR을 사용하는 경우 SSR 구동 출력을 선택하십시오. 기계식 접촉기를 사용하는 경우 릴레이 출력이 적합합니다. 최종 제어 요소가 비례 밸브 또는 SCR 전력 컨트롤러인 경우 아날로그 출력을 사용하십시오.
표시 정확도 사양은 ±0.5% FS 또는 ±1자리입니다. 0~400°C 범위의 경우 ±2°C입니다. 프로세스에 ±0.5°C 제어가 필요한 경우 컨트롤러만으로는 이를 달성할 수 없습니다. 센서 정확도, 열 손실 및 시스템 튜닝도 최종 제어 정확도에 영향을 미칩니다.
경보 출력은 과열 보호에 유용합니다. RS485 Modbus를 사용하면 PLC 또는 컴퓨터에서 컨트롤러를 모니터링하고 조정할 수 있습니다. 이러한 옵션에는 비용이 추가되므로 애플리케이션에 필요한 것만 선택하세요.
PID 컨트롤러는 압출 배럴, 핫 러너 매니폴드 및 열 밀봉 바의 온도를 조절합니다. 일정한 온도는 재료 품질 저하를 방지하고 밀봉 품질을 보장합니다.
머플로, 건조 오븐 및 항온조는 반복 가능한 조건을 위해 PID 컨트롤러를 사용합니다. 이러한 시스템의 느린 열 반응으로 인해 적분항을 주의 깊게 조정해야 합니다.
상업용 오븐, 프라이어 및 저온살균기는 PID 컨트롤러를 사용하여 식품 안전 및 품질 표준을 충족합니다. 컨트롤러는 정확한 저온 측정을 위해 PT100 센서와 함께 작동하는 경우가 많습니다.
납땜 스테이션, 리플로우 오븐 및 경화 오븐에는 엄격한 온도 프로파일이 필요합니다. PID 컨트롤러는 신속한 전환과 미세 제어를 위해 SSR 출력과 함께 작동합니다.
A: ON-OFF 제어는 출력을 완전 켜짐과 완전 꺼짐 사이에서 전환합니다. 온도는 설정점을 중심으로 변동합니다. PID 제어는 온도를 거의 일정하게 유지하기 위해 출력을 지속적으로 조정합니다. 프로세스가 작은 편차만 허용하는 경우 PID를 사용하십시오.
A: 오토튜닝(Auto-tune)은 PID 매개변수를 자동으로 계산하는 기능입니다. 제어된 방식으로 출력을 켜고 끄고 시스템이 어떻게 반응하는지 측정하는 방식으로 작동합니다. 초기 설정 중이나 열 부하가 크게 변하는 경우 자동 조정을 실행하십시오. 자동 조정 후 성능을 확인하고 필요한 경우 수동으로 조정합니다.
A: 오버슈트는 일반적으로 비례 대역이 너무 좁거나 적분 시간이 너무 짧다는 것을 의미합니다. 온도가 설정점에 도달하기 전에 컨트롤러가 너무 많은 출력을 적용하고 있습니다. 비례대를 늘리거나 적분 동작을 줄입니다. 자동 조정은 시작점을 찾는 데 도움이 될 수 있습니다.
A: 일부 모델은 가열/냉각 이중 출력을 지원합니다. 이는 가열을 위한 하나의 출력과 냉각을 위한 또 다른 출력을 제공합니다. 이는 공기 냉각 팬이 있는 플라스틱 압출기와 같이 두 가지가 모두 필요한 시스템에 유용합니다. 듀얼 출력 사용 가능 여부를 확인하려면 모델 사양을 확인하세요.
A: 컨트롤러 입력 유형은 센서와 일치해야 합니다. 열전대의 경우 문자 유형(K, J, T 등)이 일치해야 합니다. RTD의 경우 저항 곡선(PT100 또는 PT1000)이 일치해야 합니다. 잘못된 설정을 사용하면 온도 판독값이 잘못됩니다. 대부분의 컨트롤러에는 입력 유형을 선택하는 구성 매개변수가 있습니다.
A: 적절한 설치와 냉각을 통해 전자 장치는 수년 동안 작동할 수 있습니다. 릴레이 출력은 가장 일반적인 마모 항목입니다. 릴레이 접점 수명은 제조업체에서 지정하며 스위칭 주파수와 전류에 따라 달라집니다. SSR 출력은 기계적 마모가 없지만 과열이나 과전압으로 인해 고장날 수 있습니다.
답: 그렇습니다. 당사의 엔지니어는 특정 애플리케이션에 대한 초기 설정 및 조정을 지원할 수 있습니다. 히터 전력, 센서 유형, 부하 특성 등 열 시스템에 대한 세부 정보를 제공하세요. 영업일 기준 1일 이내에 응답해 드립니다.
