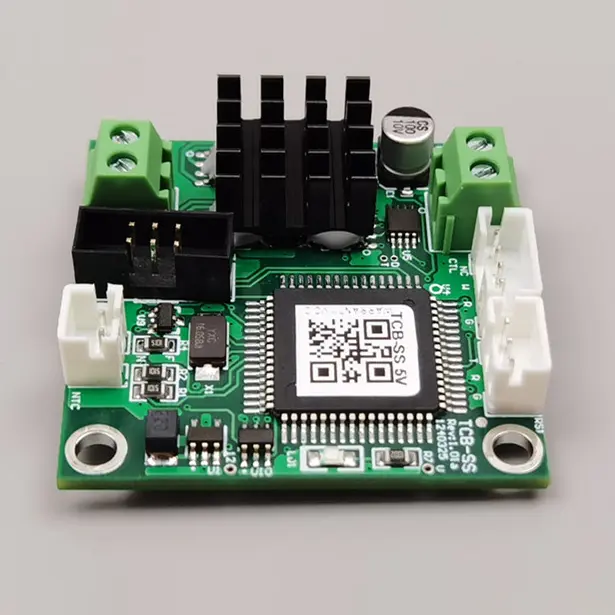

마이크로 TEC용 TCB-SA 온도 컨트롤러

X-Meritan은 포토닉스 및 마이크로 전자공학 패키징의 엄격한 냉각 요구 사항을 해결하기 위해 Micro TEC용 소형 TCB-SA 온도 컨트롤러를 공급합니다. 고급 전용 TEC 관리 IC를 기반으로 구축된 이 보드는 간헐적인 펄스가 아닌 DC 구동 전류를 제공하여 리플이 전혀 없는 열 환경을 조성합니다. 기본적으로 10kΩ NTC 서미스터와 인터페이스하도록 설계된 TCB-SA는 -20℃에서 +100℃까지의 넓은 제어 범위에 걸쳐 0.01℃ 정밀도로 목표 온도를 유지합니다.

열 제어 문제 해결

기존의 PWM(펄스 폭 변조) 컨트롤러는 초소형 TEC 요소에서 열 사이클링 피로, 전기 잡음 및 미세 균열을 생성하는 공격적인 전압 스위칭을 도입합니다. Micro TEC용 TCB-SA 온도 컨트롤러는 하위 수준의 안정성을 유지하면서 섬세한 마이크로 쿨러를 보호하기 위해 근본적으로 다른 엔지니어링 접근 방식을 사용합니다.

지속적인 DC 전류 공급: micro-TEC에 깨끗하고 지속적인 전력을 공급합니다. 이는 열 구배를 완화하고 민감한 광학 검출기의 고주파 노이즈를 제거하며 TEC 작동 수명을 극적으로 연장합니다.

마이크로 열 질량 최적화: 온보드 PID 알고리즘은 작은 열 부하에서 빠른 열 반응을 위해 명시적으로 조정되어 빠른 설정점 램프 중에 심각한 온도 오버슈트를 방지합니다.

입증된 레이저 등급 신뢰성: 고밀도 광트랜시버 및 산업용 레이저 다이오드에 대한 현장 테스트를 거쳐 수백만 시간의 작동 시간 동안 일관된 교정을 유지합니다.

로우 프로파일 설치 공간: 소형 폼 팩터를 통해 광학 하위 어셈블리 근처에 직접 장착할 수 있어 신호 리드 길이와 센서 루프 지연이 최소화됩니다.

기술 사양

대상 응용 프로그램

• 레이저 다이오드 안정화 파이버 레이저, 펌프 레이저, 가스 감지 레이저 다이오드의 파장 드리프트 및 광전력 변동을 방지합니다.

• 고정밀 광학 센서 저신호 광학 환경에서 암전류 및 열 잡음을 최소화하기 위해 포토다이오드 어레이, 분광계 및 APD를 안정화합니다.

• 반도체 및 양자 연구 하위 수준의 정확도를 요구하는 공간이 제한된 실험실 테스트 설비 내부에 미세한 규모의 부분 냉각을 제공합니다.

제조상의 이점

전용 사내 제조: SMT 부품 배치부터 최종 열 테스트까지 직접 감독하여 장치 간 일관성을 보장합니다.

응용 엔지니어링 지원: 당사 팀은 열 루프 모델링, 센서 배치 최적화 및 맞춤형 설정점 프로그래밍을 직접 지원합니다.

고효율 아키텍처: 90% 이상의 전력 변환 효율을 제공하여 밀봉된 고객 인클로저 내부의 내부 보드 열 발생을 최소화합니다.

자주 묻는 질문

표준 PWM 스위칭에 비해 마이크로 TEC에 지속적인 전력 공급이 중요한 이유는 무엇입니까?

마이크로 스케일 TEC는 요소 단면이 매우 얇습니다. PWM 전력은 반도체 커플을 고온과 저온 사이에서 빠르게 순환시켜 시간이 지남에 따라 접합 성능을 저하시키는 CTE(열팽창 계수) 불일치 스트레스를 유발합니다. TCB-SA의 연속 DC 구동은 기계적 사이클링 피로를 완전히 제거합니다.

Micro TEC용 TCB-SA 온도 컨트롤러를 배송 전에 특정 설정점에 맞게 사전 구성할 수 있습니까?

예. 공장 기본 목표는 25℃이지만 X-Meritan은 광학 패키지 요구 사항에 따라 생산 중에 맞춤형 기본 온도 설정점을 펌웨어에 플래시할 수 있습니다.

이 보드에 가장 적합한 온도 센서는 무엇입니까?

이 보드는 표준 10kΩ NTC 서미스터(B 값=3950)에 대해 공장에서 보정되어 -20°C ~ +100°C 제어 범위에서 빠른 열 반응과 높은 감도를 제공합니다.

이 컨트롤러는 양방향 가열 및 냉각을 지원합니까?

예. 특수 드라이버 IC는 기본적으로 전류 방향을 관리하여 능동 냉각 및 가열을 모두 제공하고 주변 온도 변동에 관계없이 ±0.01°C 이내의 설정점 안정성을 유지합니다.
