소형 의료 분석기를 설계하는 엔지니어는 35°C 주변 환경에서 샘플 챔버를 15°C로 유지해야 합니다. 인클로저는 작고, 전력 예산은 제한되어 있으며, 냉각 시스템에 사용 가능한 공간도 최소화되어 있습니다. 엔지니어는 열전 냉각기(TEC)가 이 응용 분야에 적합한 기술이라는 것을 알고 있습니다. 그런데 어느 TEC인가요? 대답은 종종 너무 무심코 추정되는 숫자, 즉 필요한 냉각 부하에 따라 달라집니다. 냉각 부하가 과소평가되면 TEC는 설정점을 유지하지 않습니다. 과대평가되면 TEC는 너무 크고 비효율적이며 비용이 많이 듭니다. 냉각 부하를 올바르게 계산하는 것은 불필요한 비용이나 복잡성 없이 애플리케이션의 요구 사항을 충족하는 열전 냉각기를 선택하는 첫 번째 단계입니다.
이 가이드는 다음 사항을 지정해야 하는 조달 엔지니어, 설계 엔지니어 및 구매자를 위해 작성되었습니다.열전 냉각기냉각 응용 분야용. 냉각 부하의 구성 요소, 각 구성 요소의 계산 방법, 인클로저 내 열 저항의 역할, TEC 성능 계수(COP)의 영향, 공급업체 평가 기준에 대해 설명합니다. 또한 Fuzhou X-Meritan Technology Co., Ltd. 공장의 자세한 제품 매개변수도 제공합니다. 의료 기기, 레이저 다이오드, 배터리 팩 또는 소형 인클로저를 냉각하든 이 가이드는 냉각 부하를 정확하게 계산하고 해당 응용 분야에 적합한 열전 냉각기를 선택하는 데 도움이 됩니다.
냉각 부하는 원하는 온도를 유지하기 위해 인클로저나 냉각 대상에서 제거해야 하는 총 열량입니다. 이는 활성 열 부하, 수동 열 부하 및 태양 복사 또는 응축과 같은 추가 열원의 합계입니다. 냉각 부하는 와트로 표시됩니다. 열전 냉각기의 경우 냉각 부하는 특정 작동 조건에서 필요한 열 펌핑 용량(Qc)입니다. TEC는 실제 주변 온도 및 설정점에서의 Qc가 적절한 안전 여유를 갖고 냉각 부하보다 크도록 선택해야 합니다. TEC의 Qc가 냉각 부하보다 낮으면 엔클로저는 설정점에 도달하지 않습니다. TEC의 Qc가 냉각 부하보다 훨씬 크면 TEC의 크기가 커지며 더 낮은 효율로 작동하게 됩니다.
냉각 부하 계산은 필요한 Qc를 결정하고 이에 따라 TEC의 크기, 전력 소비 및 비용을 결정하므로 TEC 선택의 기초입니다. 소형 의료기기의 경우 냉각 부하가 10W일 수 있으므로 소형 TEC가 필요합니다. 배터리 열 관리 시스템의 냉각 부하가 200W일 수 있으므로 더 큰 TEC 또는 TEC 배열이 필요할 수 있습니다. 아래 표에는 냉방 부하의 세 가지 주요 구성 요소와 일반적인 원인이 요약되어 있습니다.
| 요소 | 원천 | 일반적인 크기 |
| 활성 열 부하 | 전자 부품, 센서, 모터, 레이저 | 1W ~ 200W |
| 수동적 열부하 | 인클로저 벽을 통한 전도, 대류, 복사 | 5W ~ 50W |
| 추가 열원 | 태양 복사, 결로, 외부 열원 | 변하기 쉬운 |
| 총 냉방 부하 | 모든 구성 요소의 합계 | TEC Qc 요구사항 결정 |
~에푸저우 X-메리탄 테크놀로지 주식회사, 우리 공장에서는 광범위한 냉각 응용 분야를 위한 열전 냉각기를 설계 및 제조합니다. 우리는 TEC를 선택하기 전에 고객과 협력하여 냉각 부하 계산이 정확한지 확인합니다. 당사의 엔지니어링 팀은 계산을 지원하고 각 응용 분야에 대한 적절한 안전 여유에 대한 지침을 제공할 수 있습니다.
활성 열 부하는 전기로 구동되는 인클로저 내부 구성 요소에서 생성되는 열입니다. 이러한 구성 요소에는 전자 회로, 센서, 모터, 레이저, LED 조명 및 전기 에너지를 열로 변환하는 기타 장치가 포함될 수 있습니다. 활성 열부하는 인클로저 내부에서 작동하는 모든 구성 요소의 전력 소비를 합산하여 계산됩니다. 100% 효율이 아닌 구성 요소의 경우 생성된 열은 입력 전력에서 유용한 작업 출력을 뺀 것과 같습니다. 대부분의 전자 시스템에서는 거의 모든 전력이 열로 변환되므로 활성 열 부하는 총 전력 소비량과 거의 같습니다. 아래 표는 활성 열 부하를 계산하기 위한 워크시트를 제공합니다.
| 요소 | 소비전력(W) | 열 방출(W) | 메모 |
| 컨트롤러 보드 | 5W | 5W | 모든 전력이 열로 소산됨 |
| 센서 모듈 | 2W | 2W | 연속운전 |
| 레이저 다이오드 | 3W | 2.5W | 0.5W가 빛으로 방출됨 |
| 표시하다 | 1W | 0.8W | 0.2W가 빛으로 방출됨 |
| 총 활성 열 부하 | 11W | 10.3W | TEC 선택에 사용됩니다. |
우리 공장에서는 다양한 활성 열 부하에 적합한 다양한 냉각 용량을 갖춘 열전 냉각기를 제공합니다. 우리 엔지니어링 팀은 구성 요소 목록을 검토하고 활성 열 부하 계산을 확인할 수 있습니다. 또한 간헐적인 작동으로 인해 평균 열 부하가 줄어들 수 있으므로 고객이 구성 요소의 듀티 사이클을 고려할 것을 권장합니다.
수동 열 부하는 벽, 덮개 및 개구부를 통해 외부 환경에서 인클로저로 유입되는 열입니다. 이는 주변 환경과 인클로저 내부 사이의 온도 차이에 의해 구동됩니다. 수동 열 부하는 Q = U × A × ΔT 공식을 사용하여 계산됩니다. 여기서 U는 인클로저의 전체 열 전달 계수이고, A는 인클로저의 표면적이며, ΔT는 주변과 내부 사이의 온도 차이입니다. 전체 열전달 계수는 벽 재료, 단열재, 벽 양쪽의 대류 조건에 따라 달라집니다. 잘 절연된 인클로저의 경우 U는 0.5W/m²K만큼 낮을 수 있습니다. 비절연 인클로저의 경우 U는 5W/m²K까지 높을 수 있습니다. 아래 표는 수동 열부하 계산을 위한 워크시트를 제공합니다.
| 매개변수 | 상징 | 값 | 단위 |
| 전체 열전달 계수 | U | 2.0 | W/m²K |
| 표면적 | A | 0.5 | m² |
| 온도차 | ΔT | 20(주변 35°C, 내부 15°C) | K |
| 수동적 열부하 | Q | 20 | W |
X-Meritan에서는 인클로저 소재 및 단열 옵션에 대한 열 저항 값을 제공하여 고객이 수동 열부하를 계산할 수 있도록 돕습니다. 또한 수동적인 열 부하를 줄이기 위해 반사 코팅과 열 차단재를 사용하는 것이 좋습니다. 우리의 목표는 선택한 열전 냉각기가 너무 작거나 너무 크지 않도록 총 냉각 부하를 정확하게 계산하는 것입니다.
냉각 부하 계산은 TEC와 냉각 대상 사이 인터페이스의 열 저항을 고려할 때까지 완료되지 않습니다. TEC는 물체를 직접 냉각시키지 않습니다. 이는 차가운 쪽 방열판을 냉각시킨 다음 전도, 대류 또는 복사를 통해 물체를 냉각시킵니다. 각 인터페이스에는 유효 냉각 용량을 감소시키는 열 저항이 발생합니다. 가장 일반적인 인터페이스 손실은 TEC와 방열판 사이의 열 인터페이스 재료(TIM)의 열 저항, 방열판 자체의 열 저항, 차가운 쪽 방열판에서 물체까지의 열 경로의 열 저항입니다. 아래 표에는 일반적인 인터페이스 재료의 일반적인 열 저항 값이 요약되어 있습니다.
| 인터페이스 | 일반적인 열저항 | 메모 |
| 열 그리스(TEC에서 방열판으로) | 0.1 - 0.5°C/W | 두께와 접촉압력에 따라 다름 |
| 열 패드(TEC에서 방열판까지) | 0.5 - 2.0°C/W | 적용하기는 쉽지만 저항은 더 높습니다. |
| 방열판(자연 대류) | 1.0 - 5.0°C/W | 크기와 핀 디자인에 따라 다름 |
| 방열판(강제 공기) | 0.2 - 1.0°C/W | 팬이 필요하지만 저항이 낮음 |
| 물체까지의 열 경로 | 0.5 - 3.0°C/W | 재료와 기하학에 따라 다름 |
우리 공장에서는 열 접촉에 최적화된 표면 마감 처리된 열전 냉각기를 제공합니다. 또한 고객이 인터페이스 손실을 최소화할 수 있도록 열 인터페이스 재료와 방열판 설계 지원을 제공합니다. 우리의 목표는 TEC의 냉각 용량이 냉각 대상에 효율적으로 전달되어 시스템이 열 성능 요구 사항을 충족하도록 하는 것입니다.
성능 계수(COP)는 냉각 용량(Qc)과 입력 전력(Pin)의 비율입니다. COP가 높을수록 TEC가 더 효율적이고 동일한 냉각 용량에 대해 더 적은 전력을 소비한다는 것을 의미합니다. 열전 냉각기의 COP는 뜨거운 쪽과 차가운 쪽 사이의 온도 차이, TEC 소재, 작동 전류에 따라 달라집니다. 온도차가 증가하면 COP는 감소합니다. 이는 높은 온도 차이를 위해 선택된 TEC가 더 많은 전력을 필요로 하고 더 많은 열을 발생시키며, 이 열은 뜨거운 쪽 방열판에 의해 방출되어야 함을 의미합니다. 아래 표는 다양한 온도 차이에서 열전 냉각기의 일반적인 COP 값을 보여줍니다.
| 온도차(ΔT) | 전형적인 COP | TEC 선택에 대한 의미 |
| 10K | 1.5 - 2.0 | 고효율, 저전력 소모 |
| 20K | 0.8 - 1.2 | 보통의 효율성 |
| 30K | 0.5 - 0.8 | 효율성이 낮고 전력 소비가 높음 |
| 40K | 0.3 - 0.5 | 낮은 효율성, 상당한 열 방출 |
| 50K | 0.2 - 0.3 | 매우 낮은 효율성, 다단계 TEC가 필요할 수 있음 |
X-Meritan에서는 고객이 온도 차이에 따라 최적의 효율로 작동하는 TEC를 선택할 수 있도록 열전 냉각기에 대한 COP 곡선을 제공합니다. 또한 큰 온도 차이가 필요한 응용 분야에는 다단계 TEC 사용을 권장합니다. 우리의 목표는 고객이 가능한 최저 전력 소비로 필요한 냉각 성능을 달성할 수 있도록 돕는 것입니다.
열전 냉각기 공급업체를 평가하려면 제조 능력, 성능 데이터, 품질 관리 및 기술 지원에 중점을 두어야 합니다. 공급업체는 올바른 치수, 올바른 커플 수 및 올바른 열 성능을 포함하여 필요한 사양에 따라 TEC를 제조할 수 있는 능력을 갖추고 있어야 합니다. 다양한 온도 차이에서 Qc, COP, 최대 전류 및 최대 전압을 포함한 완전한 성능 데이터를 제공해야 합니다. 단위마다 일관된 성능을 보장하는 품질 관리 시스템이 있어야 합니다. 그리고 고객의 냉방 부하 계산 및 TEC 선택을 돕기 위한 기술 지원을 제공해야 합니다. 아래 표에는 이러한 평가 기준이 요약되어 있습니다.
| 평가기준 | 무엇을 찾아야 할까요? | 중요한 이유 |
| 제조능력 | 정밀조립, 시험장비 | 제품 품질과 일관성 보장 |
| 성능 데이터 | 다양한 ΔT에서의 Qc, COP, Imax, Vmax | 정확한 선택 가능 |
| 품질 관리 | ISO 9001, 100% 테스트 | 일관된 성능 보장 |
| 기술지원 | 냉방부하 계산, TEC 선정 | 올바른 제품을 선택하는 데 도움이 됩니다. |
| 신뢰할 수 있음 | MTBF 데이터, 수명 테스트 | 장기적인 성능 보장 |
우리 공장에서는 10년 넘게 열전 냉각기를 생산해 왔습니다. 우리는 모든 TEC가 사양을 충족하는지 확인하기 위해 정밀 조립 및 테스트 장비를 사용합니다. 우리는 Qc, COP 및 최대 등급을 포함한 완전한 성능 데이터를 제공합니다. 우리는 ISO 9001 인증을 받았으며 모든 장치에 대해 100% 테스트를 수행합니다. 당사의 기술팀은 냉각 부하 계산 및 TEC 선택을 지원해 드립니다. 이러한 기준에 따라 당사를 평가하고 열전 냉각기의 파트너로 당사를 고려하시기 바랍니다.

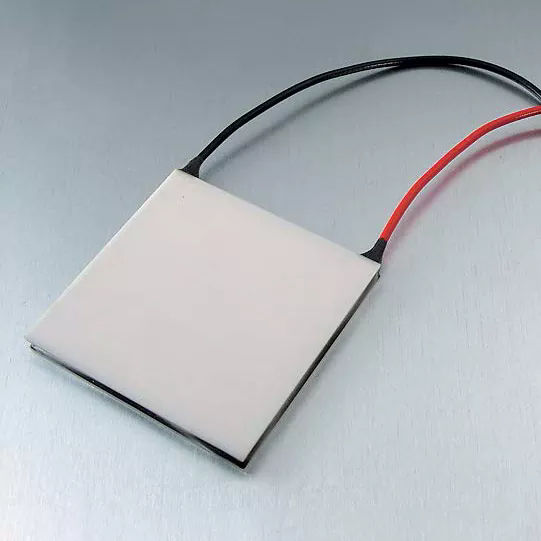

다음 표는 열전 냉각기의 주요 제품 매개변수를 제공합니다. 이 TEC는 의료 기기, 레이저 다이오드, 배터리 팩 및 소형 인클로저를 포함한 광범위한 냉각 애플리케이션에 적합합니다. 우리 공장에서는 특정 요구 사항을 충족하는 맞춤형 TEC를 생산할 수도 있습니다.
| 매개변수 | 사양 범위 | 메모 |
| 냉각능력(Qc) | 5W - 200W | 지정된 ΔT 및 전류에서 |
| 최대 전류(Imax) | 2A ~ 15A | 모델에 따라 다름 |
| 최대 전압(Vmax) | 5V - 24V | 모델에 따라 다름 |
| 최대 온도차(ΔTmax) | 65K - 75K | 아이맥스에서는 진공상태 |
| 경찰 범위 | 0.2 - 2.0 | ΔT에 따라 다름 |
| 치수 | 15x15mm ~ 62x62mm | 맞춤형 크기 제공 |
| 커플 수 | 31 - 241 | 냉각 용량 결정 |
| 작동 온도 | -40°C ~ +80°C | 납땜 및 밀봉에 따라 다름 |
| MOQ | 10개 | 대량 주문시 협상 가능 |
| 리드타임 | 2~4주 | 수량 및 사용자 정의에 따라 다릅니다. |
우리 공장에서는 이러한 사양 등을 충족하는 열전 냉각기를 제조합니다. 고객의 특정 요구 사항에 맞게 냉각 용량, 크기 및 작동 온도를 맞춤 설정할 수 있습니다. 우리의 품질 관리 시스템에는 원자재 검사, 공정 중 검사, 출하 전 100% 최종 테스트가 포함됩니다. 우리의 목표는 고객에게 열 성능 요구 사항을 충족하는 고품질 열전 냉각기를 제공하는 것입니다.
질문 1: 능동 열부하와 수동 열부하의 차이점은 무엇입니까?
답변: 활성 열 부하는 컨트롤러, 센서, 레이저 등 인클로저 내부의 전기 구성 요소에서 생성되는 열입니다. 수동 열 부하는 벽, 덮개 및 개구부를 통해 외부 환경에서 인클로저로 유입되는 열입니다. 둘 다 냉방 부하 계산에 포함되어야 합니다. 대부분의 소형 전자 인클로저의 경우 활성 열 부하가 주요 구성 요소입니다. 절연이 불량한 대형 인클로저의 경우 수동 열 부하가 상당할 수 있습니다.
질문 2: 냉방 부하 계산에 안전 여유를 얼마나 추가해야 합니까?
답변: 일반적으로 20%~30%의 안전 여유가 권장됩니다. 이 마진은 구성 요소 전력 소비, 인터페이스의 열 저항 및 TEC의 노화에 대한 불확실성을 설명합니다. 의료 기기나 레이저 시스템과 같은 중요한 애플리케이션의 경우 50%의 더 큰 여유가 적절할 수 있습니다. Fuzhou X-Meritan Technology Co., Ltd.에서는 귀하의 특정 응용 분야에 적합한 안전 여유를 결정하는 데 도움을 드릴 수 있습니다.
질문 3: 온도차가 증가함에 따라 COP가 감소하는 이유는 무엇입니까?
답변: TEC가 더 큰 온도 구배에 대해 열을 펌핑하기 위해 더 열심히 작동해야 하기 때문에 온도 차이가 증가함에 따라 COP가 감소합니다. 전력 투입량이 증가하고 냉각 용량이 감소하므로 전력 대비 냉각 비율이 감소합니다. 이것이 바로 최대 ΔT 등급이 아닌 실제 작동 온도 차이를 기준으로 TEC를 선택해야 하는 이유입니다. 우리 공장에서는 다양한 온도 차이에서 효율성을 보여주는 COP 곡선을 제공합니다.
질문 4: 온도 차이가 큰 경우 단일 스테이지 TEC를 사용할 수 있습니까?
답변: 단일 스테이지 TEC는 약 65-75K의 최대 온도 차이를 달성할 수 있습니다. 더 큰 온도 차이의 경우 다중 스테이지 TEC가 필요합니다. 다단계 TEC는 더 큰 총 온도 차이를 달성하기 위해 2개 이상의 단계를 쌓지만 단일 단계 TEC보다 효율이 낮고 비용이 더 많이 듭니다. 귀하의 응용 분야에 70K 이상의 온도 차이가 필요한 경우 당사 엔지니어링 팀에 문의하여 최상의 솔루션을 결정하십시오.
질문 5: 방열판의 열 저항을 어떻게 계산합니까?
답변: 방열판의 열 저항은 기하학적 구조, 재료, 공기 흐름 조건에 따라 달라집니다. 일반적으로 방열판 제조업체에서 °C/W 단위로 지정합니다. 자연 대류의 경우 열 저항은 강제 공기보다 높습니다. 대략적으로 계산하면 표면적이 0.1m²인 자연 대류 방열판의 열 저항은 약 3~5°C/W일 수 있습니다. 정확한 결과를 얻으려면 제조업체의 데이터를 사용하거나 열 테스트를 수행하십시오. 당사 공장에서는 TEC의 열 요구 사항에 맞는 방열판을 선택하는 데 도움을 드릴 수 있습니다.
필요한 냉각 부하를 계산하는 것은 열전 냉각기를 선택하는 첫 번째이자 가장 중요한 단계입니다. 냉방 부하는 활성 열 부하, 수동 열 부하 및 추가 열원의 합계입니다. 인터페이스의 열 저항과 성능 계수의 영향을 포함하여 주의 깊게 계산해야 합니다. 이 기사에 설명된 계산 방법에 따라 엔지니어는 불필요한 비용이나 복잡성 없이 응용 분야의 열 요구 사항을 충족하는 TEC를 선택할 수 있습니다. Fuzhou X-Meritan Technology Co., Ltd.의 저희 공장은 귀하의 열전 냉각 요구 사항을 지원하는 전문 지식과 제품을 보유하고 있습니다. 우리는 최고의 열 솔루션을 달성하는 데 도움이 되는 완전한 성능 데이터, 기술 지원 및 맞춤형 설계를 제공합니다.
의료용 분석기, 레이저 다이오드, 배터리 팩 또는 소형 인클로저를 냉각하려는 경우 당사에 연락하여 요구 사항에 대해 논의하십시오. 우리는 샘플, 기술 데이터 및 애플리케이션 지원을 제공할 수 있습니다. 품질과 고객 만족에 대한 우리의 노력은 우리를 전 세계 열 관리 솔루션의 신뢰할 수 있는 파트너로 만들었습니다.
지금 Fuzhou X-Meritan Technology Co., Ltd.에 문의하세요.귀하의 열전 냉각기 요구 사항에 대해 논의하고 당사 제품이 귀하의 냉각 부하 요구 사항을 충족할 수 있는 방법을 알아보십시오.
-
