설계 엔지니어가 다음을 사용하여 소형 의료용 시료 냉각기의 프로토타입을 제작하고 있습니다.열전 냉각기. 차가운 쪽은 벤치 테스트 중에 몇 분 안에 목표 온도에 도달합니다. 그러나 장치를 인클로저에 설치하면 차가운 쪽 온도가 위로 올라가기 시작하고 결코 안정되지 않습니다. 엔지니어는 TEC 전류, 절연체, 제어 루프를 확인합니다. 모든 것이 올바르게 나타납니다. 문제는 전혀 추운쪽에 있지 않습니다. 뜨거운쪽에 있습니다. TEC에 의해 거부된 열은 효과적으로 제거되지 않고, 그 열은 모듈을 통해 다시 전도되어 냉각 용량을 저하시킵니다. 이는 열전 냉각 설계에서 가장 흔한 실수이며 비용도 많이 듭니다. 조달 엔지니어와 제품 개발자의 경우 뜨거운 쪽의 열 방출이 왜 중요한지 이해하는 것이 현장에서 작동하는 제품과 실패하는 제품의 차이를 결정합니다.
이 가이드는 열전 냉각기 및 관련 열 관리 구성 요소를 소싱하는 구매자와 엔지니어를 위해 작성되었습니다. TEC의 열 균형, 왜 뜨거운 면이 냉각 성능을 제한하는 요소인지, 방열판 및 팬 선택이 결과에 어떤 영향을 미치는지, 구매 주문에 포함할 사양 및 공급업체를 평가하는 방법에 대해 설명합니다. 또한 Fuzhou X-Meritan Technology Co., Ltd. 공장의 자세한 제품 매개변수도 제공합니다. 음료 냉각기, 레이저 모듈, 의료 기기 또는 전자 인클로저를 설계하든 이 가이드는 안정적으로 작동하는 열전 냉각 시스템을 지정하는 데 도움이 될 것입니다.

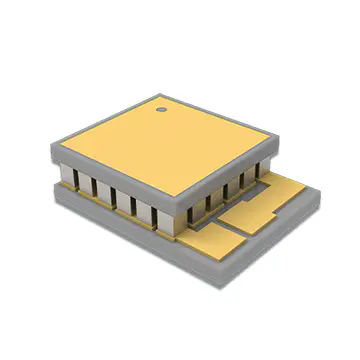

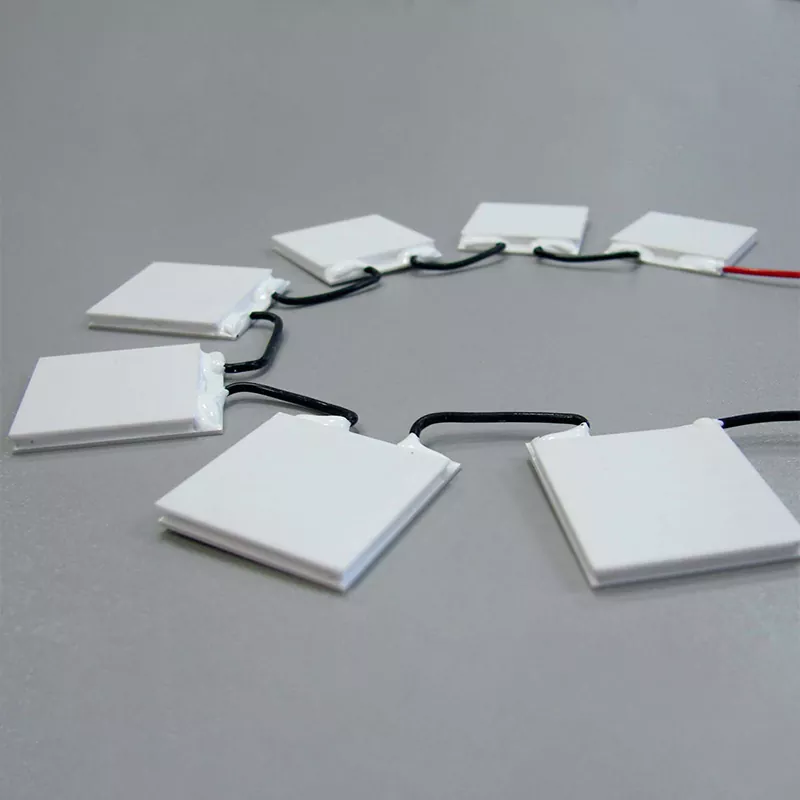

펠티에 모듈이라고도 알려진 열전 냉각기는 전류가 가해지면 장치의 한쪽에서 다른 쪽으로 열을 이동시키는 고체 열 펌프입니다. 모듈은 두 개의 세라믹 기판 사이에 끼워진 일련의 반도체 펠릿(일반적으로 텔루르화 비스무트)으로 구성됩니다. 전류가 펠릿을 통해 흐를 때 전자는 한 접합점에서 열을 흡수하고 다른 접합점에서 방출합니다. 열을 흡수하는 쪽은 차가워지고, 열을 방출하는 쪽은 뜨거워집니다. 움직이는 부품, 냉매, 압축기가 없습니다. 모듈은 작고 조용하며 정밀하게 제어할 수 있습니다. 아래 표에는 열전 냉각기의 기본 작동 특성이 요약되어 있습니다.
| 매개변수 | 설명 | 일반적인 값 |
| 작동 원리 | 펠티에 효과(전류를 통한 열 펌핑) | 고체 상태, 움직이는 부품 없음 |
| 콜드사이드 | 부하에서 열을 흡수합니다. | 주변 온도보다 낮음 |
| 핫사이드 | 환경에 열을 방출합니다. | 주변 온도보다 높음 |
| 열 펌핑(Qc) | 냉각능력 | 모듈 크기 및 전류에 따라 다름 |
| 입력 전원(핀) | 소비 전력 | 전압과 전류에 따라 다름 |
| 거부된 열(Qh) | Qc + 핀 | 항상 Qc보다 큼 |
| 순경 | Qc/핀 | 일반적으로 0.3 - 0.7 |
~에푸저우 X-메리탄 테크놀로지 주식회사, 우리 공장은 광범위한 냉각 응용 분야에 사용되는 열전 냉각기를 제조합니다. 우리는 모듈이 시스템의 한 부분일 뿐이라는 것을 알고 있습니다. 뜨거운 면의 열 방출도 똑같이 중요하며, 우리는 고객과 협력하여 전체 열 시스템이 성공할 수 있도록 설계했습니다.
뜨거운 면이 제한 요소가 되는 근본적인 이유는 열역학 제1법칙입니다. 열전 냉각기는 열을 파괴하지 않습니다. 그것은 그것을 움직인다. 차가운 쪽(Qc)에서 흡수된 열과 모듈(Pin)에서 소비한 전력을 뜨거운 쪽(Qh)에서 거부해야 합니다. 관계는 간단합니다: Qh = Qc + Pin. 이는 뜨거운 면이 항상 차가운 면이 흡수하는 열보다 더 많은 열을 거부해야 함을 의미합니다. COP 0.5에서 작동하는 일반적인 모듈의 경우 뜨거운 쪽에서 방출되는 열은 냉각 용량의 3배입니다. 뜨거운 쪽이 이 열을 거부하지 못하면 뜨거운 쪽의 온도가 올라갑니다. 그리고 뜨거운 쪽 온도가 상승하면 모듈 전체의 온도 차이가 증가하여 모듈의 냉각 용량과 효율성이 감소합니다. 아래 표는 일반적인 TEC의 열 균형을 보여줍니다.
| 매개변수 | 값 | 메모 |
| 냉각능력(Qc) | 50W | 차가운 면에서 열 흡수 |
| 입력 전원(핀) | 100W | 모듈에 전력 공급 |
| 거부된 열(Qh) | 150W | Qc + 핀 |
| 순경 | 0.5 | Qc/핀 |
| 열 차단율 | 3:1 | Qh / Qc |
우리 공장에서는 고객이 이러한 열 균형을 이해할 수 있도록 돕습니다. 우리는 뜨거운 쪽 온도에 따라 냉각 용량이 어떻게 변하는지 보여주는 상세한 성능 곡선을 제공합니다. 또한 뜨거운 면이 필요한 열을 거부할 수 있도록 방열판 크기 및 팬 선택에 대한 지침도 제공합니다. 우리의 목표는 고객이 원하는 저온측 온도를 안정적으로 달성하는 시스템을 설계하도록 돕는 것입니다.
뜨거운 쪽의 열 방출이 충분하지 않으면 부정적인 영향이 연쇄적으로 발생합니다. 첫 번째 효과는 뜨거운 쪽 온도의 상승입니다. 이는 모듈이 유지할 수 있는 온도 차이를 줄여주며, 이는 차가운 쪽 온도가 상승한다는 것을 의미합니다. 두 번째 효과는 냉각 용량의 감소입니다. 뜨거운 쪽 온도가 상승하면 모듈의 열 펌프 능력이 감소합니다. 세 번째 효과는 전력 소비의 증가입니다. 모듈은 차가운 쪽 온도를 유지하기 위해 더 열심히 작동해야 하므로 입력 전력이 증가합니다. 네 번째 효과는 신뢰성 감소입니다. 고온측 온도가 높으면 모듈 및 열 인터페이스 재료의 성능 저하가 가속화됩니다. 극단적인 경우에는 모듈이 과열되어 고장날 수 있습니다. 아래 표에는 열 방출 부족으로 인한 영향이 요약되어 있습니다.
| 효과 | 원인 | 결과 |
| 뜨거운 쪽 온도 상승 | 방열판 또는 팬 용량 부족 | 냉각 성능 감소 |
| 냉각 용량 저하 | 온도차 증가 | 차가운 쪽이 목표 온도에 도달하지 못함 |
| 전력 소비 증가 | 모듈은 보상하기 위해 더 열심히 작동합니다. | 더 높은 운영 비용, 더 많은 열 거부 |
| 모듈 저하 | 펠렛 및 솔더 조인트의 열 응력 | 수명 단축, 조기 고장 |
| 열 인터페이스 오류 | 고온은 열전달 그리스를 저하시킵니다. | 열 저항 증가, 추가 성능 손실 |
X-Meritan에서는 TEC가 부족해서가 아니라 열 방출이 부족해서 시스템이 고장나는 사례를 많이 보았습니다. 우리는 방열판, 팬 및 열 인터페이스 재료를 포함한 완벽한 열 솔루션을 제공하여 이러한 문제를 방지하기 위해 고객과 협력합니다. 당사 엔지니어링 팀은 필요한 열 제거 용량을 계산하고 올바른 구성 요소를 선택하는 데 도움을 드릴 수 있습니다.
올바른 열 차단 시스템을 지정하려면 체계적인 접근 방식이 필요합니다. 첫 번째 단계는 거부될 총 열(Qh)을 결정하는 것입니다. 이는 냉각 용량(Qc)과 입력 전력(Pin)의 합입니다. 두 번째 단계는 최대 허용 고온측 온도를 결정하는 것입니다. 이는 일반적으로 주변 온도에 방열판 전체의 온도 상승을 더한 값입니다. 세 번째 단계는 사용 가능한 공기 흐름에서 필요한 온도 상승을 달성할 수 있는 열 저항을 갖춘 방열판을 선택하는 것입니다. 네 번째 단계는 충분한 풍량과 정압을 제공하는 팬을 선택하는 것입니다. 다섯 번째 단계는 모듈과 방열판 사이의 접촉 저항을 최소화하는 방열재를 선택하는 것입니다. 아래 표에는 사양 프로세스가 요약되어 있습니다.
| 단계 | 행동 | 주요 매개변수 |
| 1 | 거부할 총 열 결정 | Qh = Qc + 핀 |
| 2 | 허용 가능한 뜨거운 쪽 온도 결정 | Th = Tamb + ΔT |
| 3 | 방열판 열 저항 선택 | Rth = ΔT / Qh |
| 4 | 팬 공기 흐름 및 정압 선택 | CFM, 아빠 |
| 5 | 열 인터페이스 재료 선택 | 열전도율(W/m·K) |
우리 공장에서는 열전 냉각기를 위한 완벽한 열 솔루션을 제공합니다. 우리는 최적화된 핀 형상을 갖춘 방열판, 소음이 적고 공기 흐름이 높은 팬, 전도성이 높은 열 인터페이스 재료를 공급할 수 있습니다. 당사의 엔지니어링 팀은 사양 프로세스를 지원하고 귀하의 응용 분야에 대한 자세한 열 계산을 제공할 수 있습니다.
열전 냉각기 및 열 관리 부품 공급업체를 평가하려면 제품 품질, 열 전문 지식, 테스트 역량 및 기술 지원에 중점을 두어야 합니다. 공급업체는 일관된 성능을 갖춘 모듈을 제조할 수 있는 능력을 갖추고 있어야 합니다. 열 시스템 설계에 대한 전문 지식이 있어야 합니다. 부하가 걸린 모듈과 시스템을 테스트할 수 있는 장비가 있어야 합니다. 그리고 올바른 구성 요소를 선택할 수 있도록 기술 지원을 제공해야 합니다. 아래 표에는 이러한 평가 기준이 요약되어 있습니다.
| 평가기준 | 무엇을 찾아야 할까요? | 중요한 이유 |
| 모듈 품질 | 일관된 성능, 신뢰성 테스트 | 모듈이 사양을 충족하는지 확인 |
| 열 전문 지식 | 시스템 설계 능력, 열 시뮬레이션 | 전체 시스템 작동 보장 |
| 테스트 능력 | 부하 시 성능 테스트, 수명 테스트 | 성능과 신뢰성 검증 |
| 기술지원 | 응용 엔지니어링, 열 계산 | 올바른 구성요소를 선택하는 데 도움이 됩니다. |
| 납품실적 | 정시 납품 기록, 재고 능력 | 생산 라인을 계속 가동합니다. |
푸저우 X-메리탄 테크놀로지 주식회사의 공장에서는 10년 넘게 열전 냉각기와 열 솔루션을 생산해 왔습니다. 우리는 열 시스템 설계 및 테스트 분야에서 광범위한 경험을 보유하고 있습니다. 우리는 ISO 9001 인증을 받았으며 모든 검사에 대한 자세한 기록을 유지합니다. 당사 기술팀은 열 계산 및 구성 요소 선택을 지원해 드립니다. 이러한 기준에 따라 당사를 평가하고 당사를 열전 냉각 솔루션의 파트너로 고려하시기 바랍니다.
다음 표는 열전 냉각기의 주요 제품 매개변수를 제공합니다. 이 모듈은 소비자 제품부터 의료 기기에 이르는 냉각 응용 분야용으로 설계되었습니다. 우리 공장에서는 일치하는 방열판, 팬 및 열 인터페이스 재료도 제공할 수 있습니다.
| 매개변수 | 사양 범위 | 메모 |
| 냉각능력(Qc) | 10W - 200W | 모듈 크기 및 전류에 따라 다름 |
| 최대 온도 차이(ΔTmax) | 60°C - 75°C | Th = 27°C에서 무부하 |
| 정격전압 | 5V - 24V | 맞춤형 전압 사용 가능 |
| 정격전류 | 2A - 15A | 모듈 크기에 따라 다름 |
| 순경 | 0.3 - 0.7 | 작동점에 따라 다름 |
| 모듈 크기 | 20x20mm ~ 62x62mm | 맞춤형 크기 제공 |
| 방열판 유형 | 알루미늄 압출, 스카이빙, 접착 | 내열성을 위해 선택됨 |
| 팬 유형 | 축, 송풍기 | 공기 흐름과 소음을 위해 선택됨 |
| 열 인터페이스 재료 | 열 그리스, 상변화, 패드 | 전도성 및 두께에 따라 선택됨 |
| MOQ | 100개 | 대량 주문시 협상 가능 |
| 리드타임 | 2~4주 | 수량 및 사용자 정의에 따라 다릅니다. |
우리 공장에서는 이러한 사양 등을 충족하는 열전 냉각기를 제조합니다. 고객의 특정 요구 사항에 맞게 냉각 용량, 전압, 전류 및 크기를 맞춤 설정할 수 있습니다. 또한 방열판, 팬, 열 인터페이스 재료를 포함한 완벽한 열 솔루션도 제공합니다. 우리의 목표는 고객에게 안정적인 고성능 냉각 솔루션을 제공하는 것입니다.
질문 1: TEC의 뜨거운 면에서 얼마나 많은 열이 거부되어야 합니까?
답: 뜨거운 쪽에서 방출되는 열(Qh)은 냉각 용량(Qc)과 입력 전력(Pin)의 합입니다. COP가 0.5로 작동하는 모듈의 경우 방출되는 열은 냉각 용량의 3배입니다. 이는 냉각 1와트당 3와트의 열을 제거해야 함을 의미합니다. 뜨거운 면이 이 열을 거부할 수 없으면 모듈 성능이 저하됩니다. 우리 엔지니어링 팀은 귀하의 응용 분야에 대한 정확한 Qh를 계산할 수 있습니다.
질문 2: 너무 작은 방열판을 사용하면 어떻게 되나요?
답변: 방열판이 너무 작으면 열 저항이 너무 높아지고 뜨거운 쪽 온도가 상승합니다. 이로 인해 냉각 용량이 감소하고 전력 소비가 증가합니다. 극단적인 경우 모듈이 과열되어 고장날 수 있습니다. 항상 거부될 총 열과 허용 가능한 온도 상승을 기준으로 방열판 크기를 조정하십시오. 우리 공장에서는 귀하의 응용 분야에 적합한 방열판을 선택하는 데 도움을 드릴 수 있습니다.
질문 3: 열 방출을 개선하기 위해 팬을 사용할 수 있습니까?
답변: 예, 팬은 방열판 위의 공기 흐름을 증가시켜 열 방출을 크게 향상시킬 수 있습니다. 강제 대류는 방열판의 열 저항을 감소시켜 뜨거운 쪽 온도를 낮춥니다. 방열판 설계에 충분한 공기 흐름과 정압을 제공하도록 팬을 선택해야 합니다. 당사는 열전 냉각기에 적합한 팬과 방열판 조합을 제공합니다.
질문 4: TEC에 가장 적합한 열 인터페이스 재료는 무엇입니까?
답변: 최고의 감열재는 응용 분야에 따라 다릅니다. 열 그리스는 열 저항이 가장 낮지만 지저분할 수 있고 시간이 지나면 건조해질 수 있습니다. 상변화 물질은 우수한 성능을 제공하고 적용하기가 더 쉽습니다. 열 패드는 편리하지만 열 저항이 더 높습니다. 고성능 응용 분야의 경우 열 그리스 또는 상 변화 재료를 권장합니다. 우리 기술팀은 귀하의 응용 분야에 가장 적합한 재료에 대해 조언을 드릴 수 있습니다.
질문 5: 내 열 차단 시스템이 적절한지 어떻게 알 수 있나요?
답변: 열 차단 시스템이 적절한지 확인하려면 최대 부하 시 뜨거운 쪽 온도를 측정하고 이를 설계 목표와 비교하십시오. 뜨거운 쪽 온도가 예상보다 높으면 방열 효과가 부족한 것입니다. 냉각 용량을 측정하고 이를 성능 곡선과 비교할 수도 있습니다. 용량이 예상보다 낮으면 뜨거운 쪽 온도가 너무 높을 가능성이 높습니다. 당사 엔지니어링 팀은 열 거부 문제를 진단하고 해결하는 데 도움을 드릴 수 있습니다.
열전 냉각기의 성능과 신뢰성을 위해서는 뜨거운 면의 효과적인 열 차단이 필수적입니다. 뜨거운 쪽은 냉각 용량과 일반적으로 냉각 용량의 3배인 입력 전력을 모두 거부해야 합니다. 방열량이 부족하면 고온측 온도가 상승하고, 냉각능력이 떨어지며, 소비전력이 증가하고, 모듈 수명이 단축됩니다. 구매자와 엔지니어의 경우 이러한 열 균형을 이해하는 것이 성공적인 열전 냉각 시스템을 설계하는 열쇠입니다. Fuzhou X-Meritan Technology Co., Ltd.의 당사 공장은 효과적인 열 차단을 달성하는 데 도움이 되는 전문 지식과 제품을 보유하고 있습니다. 당사는 시스템이 설계된 대로 작동할 수 있도록 엔지니어링 지원과 함께 열전 냉각기, 방열판, 팬 및 열 인터페이스 재료를 제공합니다.
음료수 냉각기, 의료 기기, 레이저 모듈, 전자 인클로저 등 무엇을 설계하든 당사에 연락하여 요구 사항에 대해 논의하시기 바랍니다. 샘플, 열 계산 및 맞춤형 솔루션을 제공할 수 있습니다. 품질과 고객 만족에 대한 우리의 약속은 우리를 전 세계 기업의 신뢰할 수 있는 파트너로 만들었습니다.
지금 Fuzhou X-Meritan Technology Co., Ltd.에 문의하세요.열전 냉각기 요구 사항에 대해 논의하고 당사의 열 솔루션이 냉각 성능을 어떻게 향상시킬 수 있는지 알아보십시오.
