감지기용 마이크로 열전 냉각기

X-meritan은 감지기용 마이크로 열전 냉각기의 중국 전문 공급업체이자 제조업체로서 고정밀 마이크로 TEC 냉각 장치를 만들기 위해 자체 압출 열전 재료를 개발 및 생산합니다. 정확한 온도 제어를 위해 펠티에 효과를 활용하는 이 소형 고체 장치는 기계적 마모가 없으며 맞춤화 가능하고 안정적이며 적외선 감지기 및 LiDAR 시스템과 같은 정밀 장비에 이상적으로 적합합니다.

문의 보내기

제품 설명

X-meritan의 감지기용 마이크로 열전 냉각기는 고정밀 감지 장비용으로 설계된 핵심 열 관리 구성 요소입니다. 독점적인 압출 열전 재료를 사용하여 제작되었으며 기존 냉각 시스템에서 발견되는 기계적 구조를 제거하여 다양한 정밀 감지 시스템에 안정적인 심층 냉각 환경을 제공합니다.

제한된 공간과 고온 환경에서 작동할 수 있는 이 쿨러는 열 잡음 간섭, 이미징 정확도 부족, 낮은 감도 등의 업계 문제를 효과적으로 해결합니다. 이 제품은 광전자 감지, 적외선 감지, LiDAR, 과학 정밀 계측 등의 분야에서 널리 사용되며 고급 정밀 감지 장비의 필수 온도 제어 구성 요소 역할을 합니다.

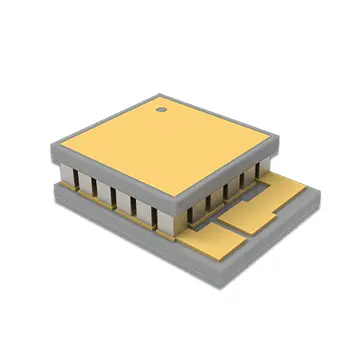

Micro Thermoelectric Coolers For Detectors

핵심 작동 원리

이러한 감지기용 마이크로 열전 냉각기는 고전적인 펠티에 열전 효과를 기반으로 개발되었으며 고체 반도체 열 교환 원리를 활용하여 냉각 매체 없이도 온도 제어를 달성합니다.

장치의 핵심은 두 가지 서로 다른 반도체 재료로 만들어진 열전대 암으로 구성됩니다. 전류가 접합부를 통해 흐를 때 가역적인 열 전달이 발생하여 한쪽 끝에서는 냉각(열 흡수)이 발생하고 다른 쪽 끝에서는 가열(열 소산)이 발생합니다.

전류의 방향과 크기를 정밀하게 조절함으로써 장치는 냉각 모드와 가열 모드 사이를 유연하게 전환하여 정확하고 일정한 온도 제어를 보장합니다. 이 공정에는 냉매, 기계적 이동 부품 또는 진동으로 인한 마모가 포함되지 않으므로 정밀 감지 장비를 위한 이상적인 저간섭 온도 제어 솔루션입니다.

주요 제품 특징

1. 초소형화

광전자 장치, LiDAR 및 마이크로 감지기와 같은 공간이 제한된 응용 분야에 특별히 최적화된 이 냉각기는 독점적인 칩 모듈 기술을 활용하여 최소 두께가 0.2mm에 불과합니다.

열전 부품의 구조적 레이아웃을 최적화함으로써 이 장치는 매우 작은 설치 공간 내에서 고효율 열 펌핑 기능을 제공합니다. 이는 고도로 통합된 장비 설계를 지원하고 초정밀 장치의 설치 요구 사항을 완벽하게 충족합니다.

2. 깊은 냉각 및 소음 감소

MCT(Mercury Cadmium Telluride)와 같은 핵심 감지 재료에 대한 심층 냉각을 달성할 수 있는 이 냉각기는 작동 중 열 잡음 간섭을 효과적으로 억제하고 신호 손실을 최소화합니다. 안정적인 극저온 환경을 활용함으로써 시스템은 감지기 이미징 해상도와 신호 대 잡음비를 크게 향상시키는 동시에 응답 속도를 가속화하여 감지 장비의 핵심 성능을 종합적으로 최적화합니다.

3. 고체 정밀 온도 제어

초고정밀 일정한 온도 제어(±0.1°C)를 달성하여 온도에 민감한 장비, 소형 자동 온도 조절 장치 및 정밀 감지 모듈이 장기적으로 최적의 작동 온도 범위 내에서 유지되도록 보장합니다.

냉매가 필요하지 않고 기계적 마모 및 진동 간섭을 제거하는 고체 열 교환 설계를 활용하여 높은 정밀도와 안정성에 대한 엄격한 요구 사항을 충족합니다.

4. 독점자료

원자재 합성부터 최종 제품 처리까지 모든 단계를 제어하는 엔드투엔드 사내 생산 관리 기능을 갖추고 있어 모든 배치에서 일관된 성능과 긴 서비스 수명을 보장합니다.

매개변수	값/범위
최대 냉각 용량(Qcmax)	≥ 5.0W(@Th=27°C, ΔT=0)
최대 온도차(ΔTmax)	≥ 70°C(@Th=27°C, I=Imax)
최대 작동 전류(Imax)	1.8A ± 5%
최대 작동 전압(Umax)	4.2V
최소두께	0.2mm(맞춤형)
온도 제어 정확도	±0.1°C
권장 납땜 온도	≤ 180°C(무연 호환)
보관 온도 범위	-40°C ~ +80°C

핵심 애플리케이션 시나리오

1. 고급 감지 및 이미징 최적화

다양한 적외선 및 고화질 이미징 감지기에 대한 심층 냉각 지원을 제공하여 해상도와 신호 대 잡음비를 효과적으로 향상시킵니다. 산업용 이미징, 보안 감시, 정밀 감지 등 고성능 애플리케이션에 적합합니다.

2. 정밀기기 온도조절

극저온 측정 장치, 소형 정밀 온도 조절 장치 및 실험실 테스트 장치에 적합합니다. 일정한 작동 온도를 유지하여 온도 변동으로 인한 측정 오류를 제거하고 데이터의 정확성과 안정성을 보장합니다.

3. 제한된 공간에서의 열 관리

감지기용 마이크로 열전 냉각기는 광전자 감지, LiDAR 및 소형 내장 감지 시스템용으로 특별히 설계되었습니다. 초소형 크기로 효율적인 열 교환이 가능하고 소형 정밀 장비의 열 방출 및 온도 제어와 관련된 업계 과제를 해결하여 고밀도 통합 시스템에 이상적입니다.

4. 중파장 적외선(MWIR) 분광학

감지 물질(예: Mercury Cadmium Telluride/MCT)을 정밀하게 냉각하여 감지 감도와 응답 속도를 크게 높입니다. MWIR 분광학 및 정밀 검사를 포함한 과학 연구 및 산업 응용 분야를 안정적으로 지원합니다.

5. 다양한 다중 필드 호환성

탐지 장비 외에도 이러한 솔루션은 정밀 소비자 전자 부품, 과학 연구 장비, 생체의학 테스트 장비 등 다양한 응용 분야의 온도 제어 요구 사항을 충족하며 뛰어난 다용성과 적응성을 보여줍니다.

X-메리탄 소개

1. 완전 자율적이고 통제 가능한 공급망

완전한 열전 냉각 공급망을 보유한 몇 안 되는 국내 제조업체 중 하나인 X-meritan은 열전 재료 합성, 칩 처리, 장치 패키징, 맞춤형 솔루션 개발을 포함한 전체 생산 과정을 자체적으로 처리하여 소스로부터 정밀성과 품질 관리를 보장합니다.

2. 성숙한 맞춤화 기능

X-meritan은 고객 장비 도면이나 샘플을 기반으로 비표준 치수, 전력 매개변수 및 특수 코팅에 대한 맞춤화를 제공하여 다양한 감지기 모델의 특정 통합 요구 사항을 충족합니다.

또한 열 저항 일치 및 시스템 수준 구성 요소 선택을 위한 전문 서비스를 제공하여 고객이 제품 개발 주기를 단축할 수 있도록 지원합니다.

3. 작동 조건에 대한 높은 적응성

구조 설계는 고온 산업 환경과 복잡한 실외 조건에 최적화되어 있습니다. 당사의 제품은 높은 기계적 강도와 강한 간섭 저항성을 갖추고 있어 혹독한 환경에서도 장기간 안정적인 작동을 보장하는 동시에 민간, 산업 및 과학 연구 응용 분야의 요구 사항을 충족합니다.

4. 글로벌 품질 및 서비스 보증

X-meritan 제품은 국제 품질 표준을 충족하며 유럽, 북미 및 동남아시아를 포함한 시장으로 수출됩니다. 우리의 고객 기반에는 Fortune 500대 기업과 국가 주요 연구소가 포함됩니다. 우리는 영어를 구사하는 전문 기술팀의 지원을 받아 원활한 기술 커뮤니케이션과 포괄적인 애프터 서비스를 보장합니다.

인증 및 규정 준수

X-meritan의 제조 시설은 ISO 9001:2015 및 IATF 16949(자동차 등급 감지기에 적용 가능) 인증을 받았습니다. 모든 micro-TEC 제품은 RoHS 및 REACH 환경 규정을 준수합니다. 요청 시 MIL-STD-883 테스트 표준에 따라 열 성능 및 신뢰성을 검증할 수 있습니다.

FAQ

1. 마이크로 열전 냉각기의 서비스 수명 및 유지 관리 요구 사항은 무엇입니까?

이 냉각기 시리즈에는 기어나 베어링과 같은 움직이는 기계 부품이 없으며 마모가 없어 서비스 수명이 매우 길고 복잡한 일상적인 유지 관리가 필요하지 않습니다. 사용자는 장치의 매개변수 표준을 엄격하게 준수하고 최대 작동 전류(Imax)를 초과하지 않기만 하면 장치 소진이나 성능 저하와 같은 문제를 효과적으로 방지하여 장기적으로 안정적인 작동을 보장할 수 있습니다.

2. 특정 감지기에 적합한 마이크로 열전 냉각기를 어떻게 선택합니까?

선택은 주로 세 가지 주요 매개변수를 기반으로 합니다. 첫째, 최대 냉각 용량(Qcmax) - 뜨거운 쪽과 차가운 쪽 사이의 온도 차이가 0°C일 때 냉각 능력의 한계로 장치의 냉각 한계를 결정합니다. 둘째, 최대 허용 작동 전류(Imax) - 과부하를 방지하려면 전원 공급 장치 시스템 매개변수와 일치해야 합니다. 셋째, 물리적 크기는 장비의 설치 공간 제약에 엄격하게 맞아야 합니다. 정확한 선택을 위해 장비의 작동 조건과 설치 매개변수를 제공하시면 전문적인 선택 솔루션을 무료로 제공해 드립니다.

3. 감지기용 마이크로 열전 냉각기에 대한 맞춤화 및 샘플링 서비스를 제공합니까?

우리는 포괄적인 비표준 맞춤화를 지원하여 고객 도면이나 샘플을 기반으로 특정 치수, 전력 등급 및 코팅을 갖춘 micro-TEC 장치를 생산할 수 있습니다. 우리는 대량 생산에 앞서 샘플 테스트 서비스를 제공합니다. 대량 생산은 고객이 샘플이 성능 사양을 충족하는지 확인한 후에만 시작되므로 프로세스 전반에 걸쳐 제품 호환성과 품질이 보장됩니다.

4. 제품 배송 및 판매 후 보증 정책은 무엇입니까?

자체 대규모 제조 시설을 활용하여 안정적이고 제어 가능한 배송 일정을 보장합니다. 모든 제품은 ISO 품질 시스템 표준을 엄격하게 준수하여 공장에서 출고되기 전에 정밀도, 안정성 및 환경 내구성에 대한 여러 차례의 테스트를 거칩니다. 사용자가 유발하지 않은 품질 문제가 발생한 경우 당사는 전체 수명주기 기술 지원과 함께 보증 보상 및 기술 개선을 제공합니다.

5: 맞춤화 리드타임과 MOQ는 얼마입니까?

비표준 크기 또는 코팅의 경우 영업일 기준 2일 이내에 무료 엔지니어링 평가를 제공합니다. 샘플 제작에는 일반적으로 영업일 기준 10~15일이 소요됩니다. 대량 생산(MOQ = 100개)은 샘플 승인 후 영업일 기준 20~25일이 소요됩니다. 500개 이상의 주문에 대해서는 NRE(비반복 엔지니어링) 요금이 면제됩니다.
