마이크로 TEC용으로 설계된 초소형 크기의 TCB-SS 온도 컨트롤러

중국의 마이크로 TE 냉각기용 전문 온도 컨트롤러 공급업체인 X-meritan이 제공하는 초소형 크기와 마이크로 TEC용으로 설계된 TCB-SS 온도 컨트롤러는 정밀한 열 제어가 필요한 소형 열전 냉각 시스템용으로 제작되었습니다. 0.01°C의 온도 제어 정확도를 갖춘 이 보드는 Micro TEC 구동, NTC 감지 및 PID 제어를 4cm × 4cm × 1.28cm 구조에 결합합니다.

문의 보내기

제품 설명

X-Meritan은 보드 공간, 온도 안정성 및 제어된 TEC 출력을 함께 고려해야 하는 마이크로 TEC 애플리케이션용으로 설계된 초소형 크기의 TCB-SS 온도 컨트롤러를 제조합니다. TCB-SS는 소형 제어 보드에 온도 감지 및 TEC 구동을 통합하여 피드백 기반 온도 제어 루프를 통해 Micro TEC를 조절할 수 있습니다.

컨트롤러는 범용 온도 제어 아키텍처가 아닌 소형 보드 형식을 중심으로 설계되었습니다. 10K NTC 센서를 기본 온도 감지 입력으로 사용하고 최대 TEC 전류 3A로 기본 TEC 전압 4.5V를 지원하므로 이 보드는 소형 열 관리 시스템에 적합합니다.

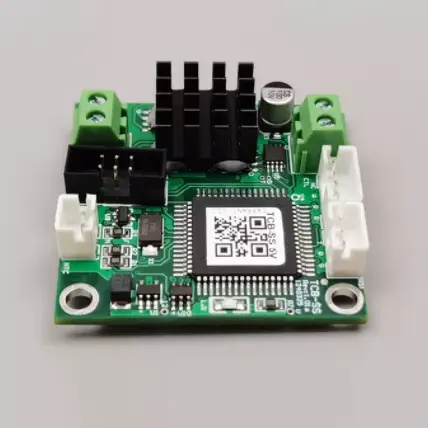

TCB-SS Temperature Controller with Ultra-Compact Size and Designed for Micro TECs

매개변수

보드 공급 전압(DC)	5V±10%
출력 효율	>94%
기술 전압	4.5V(기본값)
TEC 전류	3A(최대)
온도 조절 센서	10K NTC(기본 B 값: 3950)
온도 조종 정확도	0.01°
온도 정확도 설정	0.01°
온도 조절 측정 범위	-60°C ~ +170°C
제어 온도 범위	-20°C ~ +100°C
기본 공장 설정	25°C

제어 구조

온도 피드백

10K NTC는 온도 변화를 감지하고 컨트롤러에 신호를 보냅니다.

PID 제어

컨트롤러는 측정된 온도를 목표값과 비교하고 PID 제어를 통해 Micro TEC 출력을 조절합니다.

연속 구동

연속 출력은 단순한 켜기/끄기 전환에만 의존하는 대신 작동 중에 TEC 드라이브를 조정합니다.

주요 특징

초소형 보드

4cm × 4cm × 1.28cm 크기의 초소형 크기와 Micro TEC용으로 설계된 TCB-SS 온도 컨트롤러는 설치 공간이 제한된 Micro TEC 시스템용으로 설계되었습니다.

0.01°C 온도 조절

컨트롤러는 정밀한 열 조절을 위해 0.01°C의 온도 제어 정확도와 0.01°C의 설정 온도 정확도를 제공합니다.

>94% 출력 효율성

94% 이상의 출력 효율을 갖춘 컨트롤러는 소형 온도 제어 시스템에서 효율적인 TEC 구동을 제공합니다.

4.5V TEC 출력, 최대 3A

호환되는 Micro TEC 애플리케이션의 경우 기본 TEC 전압은 4.5V이며 최대 TEC 전류는 3A입니다.

10K NTC 온도 감지

기본 센서는 B 값이 3950인 10K NTC이며 제어 루프에 대한 온도 피드백을 제공합니다.

-60°C ~ +170°C 측정

온도 제어 측정 범위는 -60°C ~ +170°C이고 지정된 제어 온도 범위는 -20°C ~ +100°C입니다.

통합 보호

내장된 기능에는 과전류, 과전압, 온도 제한, TEC 개방/단락 감지가 포함되어 작동 중에 컨트롤러와 연결된 TEC를 모니터링합니다.

호환성

목	표준 구성
TEC 유형	마이크로텍
기술 전압	4.5V 기본값
TEC 전류	최대 3A
온도 센서	10K NTC
NTC B-값	3950 기본값
보드 공급	5V ±10% DC
제어 범위	-20°C ~ +100°C
