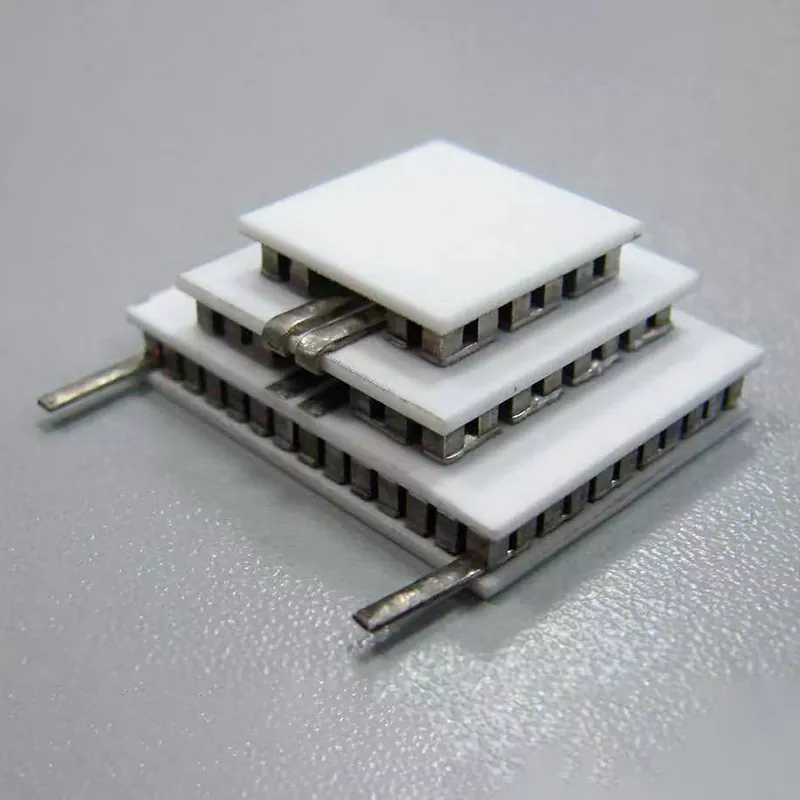

다단계 열전 냉각기는 기존 단일 단계 열전 냉각기가 제공할 수 있는 것보다 더 큰 온도 차이가 필요한 응용 분야를 위해 개발된 고체 냉각 모듈입니다. 결합하여다중 열전 스테이지하나의 모듈로 구성된 냉각 시스템은 컴팩트한 구조 내에서 더 깊은 냉각을 달성할 수 있습니다.
X-메리탄적외선 감지기, 광학 장비, 의료 기기, 실험실 시스템 및 기타 정밀 열 관리 응용 분야를 위한 다단계 열전 냉각기를 개발 및 제조합니다. 필요한 냉각 온도, 열 부하 및 사용 가능한 설치 공간에 따라 다양한 스테이지 구성, 전기 매개변수 및 기계적 치수를 고려할 수 있습니다.
중국 다단계 열전 냉각기 제조업체 또는 공급업체를 찾는 구매자를 위해 X-Meritan은 개발 프로젝트 및 수량 요구 사항 모두에 대해 제품 선택, 기술 커뮤니케이션 및 맞춤형 열전 냉각 솔루션을 제공합니다.
다단계 설계를 선택하는 주요 이유는 필요한 온도 차이입니다.
|
냉각방식 |
온도차 |
일반적인 요구 사항 |
적합한 용도 |
|
단일 스테이지 TEC |
보통의 |
일반 온도 조절 |
전자, 센서, 소형 장비 |
|
더 높은 |
컴팩트한 공간에서 더욱 깊은 냉각 |
적외선 감지기, 광학 장치 |
|
|
높은 |
더욱 까다로운 저온 제어 |
과학기기, 의료기기 |
|
|
매우 높음 |
전문화된 심층 냉각 애플리케이션 |
첨단 센서, 연구 장비 |
다단계 구성은 단순히 더 큰 기존 TEC가 아닙니다. 각 추가 단계는 모듈의 열 저항, 전기 요구 사항 및 열 전달 관계를 변경합니다. 따라서 최종 구성은 단계 수에만 의존하기보다는 실제 열부하 및 목표 온도에 따라 선택되어야 합니다.
정밀기기의 경우 다단열전냉각기의 장점은 단순히 온도를 낮추는 것만이 아니다. 이 설계는 소형 솔리드 스테이트 패키지에 더 깊은 냉각 기능을 제공할 수 있어 기존 냉동 시스템이 너무 크거나 기계적으로 복잡한 경우에 유용합니다.
주요 이점은 다음과 같습니다.
● 더 높은 온도 차동 - 여러 단계로 기존 단일 단계 TEC보다 더 깊은 냉각을 달성할 수 있습니다.
● 컴팩트한 솔리드 스테이트 구조 - 압축기, 냉매 또는 움직이는 부품이 필요하지 않습니다.
● 정밀한 온도 제어 - 전기 입력을 조정하여 냉각 출력을 제어할 수 있습니다.
● 낮은 진동 - 움직이는 기계 구성 요소가 없기 때문에 민감한 광학 및 감지 장비에 유용합니다.
● 유연한 구성 - 스테이지 번호, 치수 및 전기 매개변수를 특정 장비 요구 사항에 맞게 조정할 수 있습니다.
|
애플리케이션 |
냉각 요구 사항 |
일반적인 사용 |
|
적외선 감지기 |
감지기 온도 및 열 잡음 감소 |
IR 센서 및 감지 시스템 |
|
광통신 |
안정적인 열 제어 |
레이저 및 광학 부품 |
|
의료 장비 |
정밀한 저온관리 |
진단 및 분석 장비 |
|
실험실 장비 |
깊고 안정적인 냉각 |
과학적인 테스트 및 연구 장비 |
|
CCD 및 이미징 시스템 |
센서 온도 제어 |
카메라 및 이미징 장치 |
|
항공우주전자 |
컴팩트한 열 관리 |
센서 및 전자 시스템 |
올바른 다단계 열전 냉각기를 선택하려면 원하는 저온을 지정하는 것 이상이 필요합니다. 냉각 모듈은 전체 열 시스템과 함께 평가되어야 합니다.
중요한 선택 요소는 다음과 같습니다.
목표 냉측 온도: 단일 단계 또는 다단계 구성이 적절한지 결정합니다.
열 부하: 필요한 냉각 용량은 냉각된 구성 요소에서 발생하는 열과 외부 열 누출에 따라 달라집니다.
뜨거운 쪽 온도: 뜨거운 쪽 온도가 높으면 사용 가능한 온도 차이가 줄어들고 열 방출의 중요성이 높아집니다.
단계 수: 2단계, 3단계, 4단계 구성은 온도 차이, 냉각 용량 및 전력 소비 간에 다양한 균형을 제공합니다.
모듈 크기: TEC는 사용 가능한 설치 공간에 맞아야 하며 장비의 열 인터페이스와 일치해야 합니다.
OEM 프로젝트의 경우 목표 온도, 열 부하, 고온측 온도 및 사용 가능한 치수를 제공하면 X-Meritan이 보다 적합한 구성을 권장하는 데 도움이 될 수 있습니다.
다단계 열전 냉각기는 기존 단일 단계 모듈보다 더 높은 온도 차이를 달성하기 위해 함께 적층된 두 개 이상의 열전 단계로 구성된 TEC 모듈입니다.
다단계 TEC는 일반적으로 필요한 온도 차이가 단일 단계 모듈의 실제 성능을 넘어서는 경우, 특히 소형 정밀 냉각 응용 분야에서 고려됩니다.
다단계 TEC는 응용 분야에 따라 다양한 단계 수로 설계될 수 있습니다. 까다로운 냉각 응용 분야에서는 2단계 및 3단계 구성이 일반적이며, 특수한 요구 사항에 대해서는 더 높은 단계 구조를 개발할 수 있습니다.
예. 필요한 치수, 스테이지 구성, 전기적 특성 및 열 성능 요구 사항에 따라 맞춤화가 논의될 수 있습니다.
필요한 냉각 온도, 열 부하, 핫사이드 조건, 치수 또는 기존 TEC 모델을 보냅니다. X-Meritan은 이 정보를 사용하여 적합한 구성을 확인하고 견적을 제공할 수 있습니다.
