X-Meritan은 온도 감지 및 열 관리 시스템용 패키지 NTC 서미스터를 제공하는 중국 소재 제조업체입니다. 이 제품은 NTC 서미스터 칩을 수지, 유리 또는 금속 재료로 캡슐화하여 감지 요소를 다양한 외부 환경에 더 적합하게 만듭니다. 열전 냉각기, 산업 장비, 자동차 시스템, 가전 제품 및 전자 장치의 온도 감지에 사용할 수 있습니다.
|
매개변수 이름 |
일반적인 범위 |
|
B-값 |
2000K ~ 6000K |
|
제로 전력 저항 |
10Ω ~ 10MΩ |
|
소산계수(δ) |
0.5 ~ 10mW/K |
|
열시상수(τ) |
1~100초 |
|
최대 작동 온도 |
-55°C ~ +125°C(표준 모델) |
NTC 서미스터 칩은 수지, 유리, 금속 등으로 밀봉할 수 있어 장비 설계, 설치 위치, 작업 환경에 따라 적절한 구조를 선택할 수 있습니다.
이 제품은 10Ω~10MΩ의 일반적인 제로 전력 저항 범위와 2000K~6000K의 일반적인 B 값 범위를 포괄하므로 다양한 온도 감지 회로에 대한 매개변수 매칭이 가능합니다.
일반적인 열 시상수 범위는 1~100초입니다. 응답 요구 사항이 다른 장비는 실제 온도 변화 속도에 따라 적합한 사양을 선택할 수 있습니다.
표준 모델은 일반적으로 -55°C ~ +125°C의 작동 온도 범위를 지원합니다. 특수 온도 환경의 경우 프로젝트 요구 사항에 따라 맞춤형 사양을 추가로 평가할 수 있습니다.
패키지형 NTC 서미스터는 냉장고, 에어컨, 온수기 및 기타 가전제품의 온도 감지에 사용할 수 있으며 내부 온도 변화에 따라 온도 감지 신호를 제공합니다.
온도 모니터링 입력을 제공하기 위해 자동차 엔진 시스템 및 배터리 열 관리 시스템에 사용할 수 있습니다. 제한된 공간이나 진동 조건이 있는 자동차 애플리케이션의 경우 캡슐화 구조가 설치 환경과 일치해야 합니다.
중장비, 화학 처리 장비, 대형 산업용 냉동 시스템의 온도 모니터링에 적합하여 장비 작동이나 산업 공정 중 온도 변화를 모니터링하는 데 도움이 됩니다.
고밀도 전자 회로 및 전력 관리 시스템의 온도 감지에 적합합니다. 소형 전자기기에서는 봉지 치수 및 설치 방법이 전체 구조와 함께 고려되어야 합니다.
NTC는 열전 제품 포트폴리오에서 중요한 온도 감지 구성 요소입니다. 열전 냉각기 및 관련 열 관리 구성 요소와 함께 사용하여 온도 제어를 위한 피드백 신호를 제공할 수 있습니다.
다양한 캡슐화 방법은 다양한 애플리케이션 요구 사항을 해결합니다. 패키지형 NTC 서미스터 구매 시 온도 범위, 설치 방법, 작업 환경, 감지 위치를 기준으로 적합한 구조를 선택하는 것이 좋습니다.
수지 캡슐화는 가전제품, 전자 장비 및 일부 산업 응용 분야를 포함한 많은 기존 장치의 온도 감지 요구 사항에 적합합니다.
유리 캡슐화는 내부 NTC 서미스터 요소를 보호하므로 환경 안정성에 대한 요구 사항이 더 높은 온도 감지 응용 분야에 더 적합합니다.
금속 캡슐화는 외부 보호 및 장비 통합 기능을 강조하므로 더 강력한 구조적 적응성을 요구하는 자동차 시스템 및 산업 장비와 같은 응용 분야에 적합합니다.
베어 NTC 칩을 직접 사용하는 것에 비해 패키지 제품은 실제 장비에 직접 통합하는 데 더 적합합니다.
|
비교항목 |
패키지형 NTC 서미스터 |
베어 NTC 칩 |
|
외부 보호 |
수지, 유리, 금속 옵션 이용 가능 |
직접 사용되는 서미스터 칩 |
|
통합 방법 |
장비에 직접 설치하는 데 더 적합 |
추가 캡슐화 또는 회로 통합에 더 적합 |
|
환경 적응성 |
봉지재질에 따라 선택 가능 |
외부 보호 구조에 더 많이 의존 |
|
적용 범위 |
가전제품, 자동차, 산업, 전자제품 등 |
구성 요소 수준 통합에 더 집중 |
|
선택 초점 |
온도, 저항값, B값, 캡슐화 유형 |
온도, 저항값, B값 등 |
패키지형 NTC 서미스터의 작업 프로세스는 다음과 같이 간단히 이해할 수 있습니다.
온도 변화 → NTC 저항 변화 → 회로가 저항 감지 → 온도 정보 획득
NTC 감지 요소는 캡슐화 구조 내부에 설치되어 측정 위치와 열을 교환합니다. 주변 온도가 변하면 NTC의 저항 값도 그에 따라 변합니다. 제어 회로는 미리 설정된 저항-온도 관계에 따라 해당 온도 신호를 읽습니다.
따라서 실제 제품 선택에는 공칭 저항 값뿐만 아니라 B 값, 작동 온도 범위, 열 시상수 및 회로 측정 요구 사항도 고려해야 합니다.
NTC 선택은 하나의 매개변수만을 기반으로 해서는 안 됩니다. 실제 작동 조건에 따라 온도, 저항값, B값, 응답 시간, 봉지 유형을 함께 평가하는 것이 좋습니다.
먼저 정상 작동 온도와 가능한 높거나 낮은 온도 범위를 포함하여 센서 설치 위치의 실제 온도를 결정한 다음 표준 모델이 적합한지 평가합니다.
B값과 저항값이 함께 NTC의 저항-온도 특성을 결정합니다. 제어 회로마다 저항 요구 사항이 다르므로 실제 회로와 온도 범위에 따라 매칭을 수행해야 합니다.
장비가 온도 변화를 신속하게 감지해야 하는 경우 열 시상수에 특별한 주의를 기울여야 합니다. 온도 변화가 상대적으로 느린 경우 시스템 제어 요구 사항에 따라 선택할 수도 있습니다.
장비에 습기, 열원, 기계적 진동, 제한된 공간 또는 특수 설치 요구 사항이 포함된 경우 캡슐화 재료 및 구조를 사전에 확인해야 합니다.
당사의 NTC 생산 공정에는 금속 산화물 혼합, 고온 소결, 전극 도금, 맞춤화 및 캡슐화가 포함됩니다.
망간, 코발트, 니켈, 구리, 철과 같은 금속 산화물이 원료로 사용됩니다. 재료 구성 설계를 통해 해당 서미스터 특성에 대한 기반을 구축합니다.
혼합된 재료는 고온에서 소결되어 서미스터 세라믹 본체를 형성합니다. 이 프로세스는 NTC 제품의 온도 민감도 특성을 결정합니다.

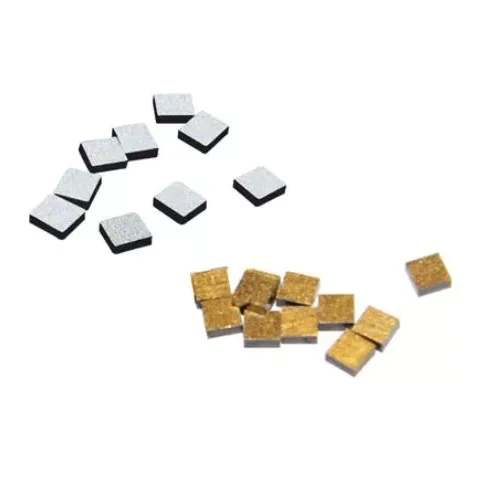

세라믹 본체 표면에 금 또는 은 전극이 도금되어 전기적 연결을 제공하고 안정적인 신호 전송을 유지합니다.
다양한 적용 요구 사항에 따라 매개변수가 일치하고 수지, 유리 또는 금속과 같은 캡슐화 방법이 선택되므로 NTC 제품이 특정 장비 및 운영 환경에 더 적합해집니다.
공식 웹사이트에 공개된 맞춤형 기능은 약 -253°C ~ 1000°C의 더 넓은 온도 범위를 포괄할 수 있습니다. 실제 역량은 프로젝트 요구사항에 따라 확인되어야 합니다.
우리는 열전 재료, 열전 냉각기, NTC 및 온도 컨트롤러를 제공하여 보다 완전한 열 관리 시스템 관점에서 NTC 애플리케이션을 이해할 수 있도록 합니다.
당사의 기술 시스템은 재료, 부품, 솔루션 설계를 포괄하고 핵심 부품의 맞춤화를 지원합니다. 표준 NTC 제품이 요구 사항을 완전히 충족할 수 없는 프로젝트의 경우 온도 범위, 저항 온도 특성 및 캡슐화 방법을 기반으로 추가 통신을 수행할 수 있습니다.
우리는 10년 이상 첨단 반도체 냉각 및 온도 감지 기술에 지속적으로 투자해 왔습니다. 당사의 사업은 광통신, 산업용 의료 장비, 지능형 자동차 전자 장치, 가전 제품 및 과학 연구를 포함한 응용 분야로 확장되었습니다.
A1: 가장 큰 차이점은 보호 구조입니다. 패키지형 NTC 서미스터는 수지, 유리 또는 금속을 사용하여 서미스터 칩을 캡슐화하므로 실제 장비에 직접 통합하는 데 더 적합합니다. 베어 칩은 구성 요소 수준 애플리케이션에 더 중점을 둡니다.
A2: 일반적인 범위는 10Ω~10MΩ입니다. 실제 사양은 응용 회로 및 온도 감지 요구 사항에 따라 결정되어야 합니다.
A3: 표준 모델은 일반적으로 -55°C~+125°C의 작동 온도 범위를 지원합니다. 특수한 온도 환경의 경우 더 넓은 온도 범위에 대한 맞춤화 기능도 갖추고 있으며 이는 특정 프로젝트에 따라 확인이 필요합니다.
답변 4: 그렇습니다. 작업환경, 설치방법, 장비 요구사항에 따라 선택할 수 있는 수지, 유리, 금속 봉지 옵션을 제공합니다.
답변 5: 예. 당사의 제품은 자동차 엔지니어링 및 배터리 열 관리 시스템에 적용되며 온도 감지 구성 요소로 사용될 수 있습니다. 특정 모델은 배터리 시스템 온도 범위, 설치 위치 및 회로 요구 사항에 따라 결정되어야 합니다.
A6: 작동 온도 범위, 목표 저항값, B값, 캡슐화 유형, 설치 위치, 수량을 제공하는 것이 좋습니다. 보다 완전한 정보는 적절한 제품 사양을 결정하는 데 도움이 됩니다.
답변7: 예. 우리는 NTC 사용자 정의 및 캡슐화 기능을 갖추고 있으며 온도 범위, 저항-온도 특성 및 캡슐화 요구 사항을 기반으로 통신할 수 있습니다. 특수 프로젝트의 경우 문의 시 완전한 기술 요구 사항을 권장합니다.
