배터리 팩용 X-meritan NTC 서미스터는 리튬 이온 배터리 모듈, 에너지 저장 시스템(ESS) 및 산업용 배터리 관리 아키텍처(BMS)용으로 특별히 설계된 고감도 자동차 등급 온도 측정 센서입니다. 열 폭주를 방지하고 배터리 충전 효율성을 최적화하도록 설계된 이 소형 서미스터는 셀 및 모듈 표면에서 직접 빠르고 정확한 온도 피드백을 제공합니다.
배터리 팩용 NTC 서미스터는 감지 물질의 음의 온도 계수를 통해 온도 변화를 감지합니다. 온도가 상승하면 전기 저항이 감소하므로 연결된 모니터링 회로가 배터리 온도의 변화를 식별할 수 있습니다.
다양한 배터리 관리 시스템은 다양한 저항 온도 곡선을 사용합니다. X-Meritan은 일반적으로 사용되는 10KΩ, 47KΩ, 100KΩ 등의 R25 값과 3435K, 3950K, 4100K 등의 B 값을 제공합니다. 필요한 R-T 곡선에 따라 맞춤형 저항 및 B 값 사양을 제공할 수 있습니다.
감지 요소는 배터리 셀 및 모듈 위 또는 근처에 설치하기에 적합한 구성으로 패키징될 수 있습니다. 컴팩트한 크기 덕분에 배터리 어셈블리 내에서 상당한 공간을 차지하지 않고도 온도 센서를 모니터링되는 열원 가까이에 배치할 수 있습니다.
리드 길이, 하우징 구성, 커넥터 배열 및 기타 기계적 특성은 다양한 배터리 팩 구조에 맞게 맞춤화될 수 있습니다. 이를 통해 센서 어셈블리가 사용 가능한 설치 위치 및 전기 인터페이스와 일치할 수 있습니다.
-40°C ~ +125°C의 지정된 작동 온도 범위는 광범위한 배터리 작동 조건을 포괄합니다. 선택한 패키지와 감지 구성은 애플리케이션의 실제 온도 노출과 일치해야 합니다.
리드선과 하우징 사이의 절연저항은 100MΩ 이상입니다. 이는 센서가 올바르게 설치된 경우 감지 회로와 주변 기계 구조 사이에 전기적 절연을 제공합니다.
|
매개변수 |
설명/값 |
|
R25 공칭 저항 |
일반적인 사양에는 10KΩ, 47KΩ, 100KΩ 등이 포함됩니다. 요청 시 맞춤화가 가능합니다. |
|
B-값 |
일반적인 사양에는 3435K, 3950K, 4100K 등이 있습니다. 이는 온도에 따른 저항 변화의 감도를 결정합니다. |
|
작동 온도 범위 |
-40℃ ~ +125℃, 대부분의 배터리 팩의 작동 환경 요구 사항을 충족합니다. |
|
용인 |
±1%, ±3% 등 다양한 등급이 가능합니다. |
|
열 시정수 |
정지된 공기에서는 일반적인 값이 10초 미만이므로 빠른 응답이 보장됩니다. |
|
절연저항 |
리드선과 하우징 사이의 절연 저항은 100MΩ 이상으로 전기적 안전성을 보장합니다. |
센서 설치 방법은 감지 요소가 배터리 온도 변화에 얼마나 빠르고 정확하게 반응하는지에 영향을 미칩니다.
셀 수준 모니터링의 경우 배터리 팩용 NTC 서미스터를 셀 표면에 직접 배치하여 모니터링되는 셀 근처의 온도를 측정할 수 있습니다. 모듈 수준 모니터링의 경우 모듈 구조 내 대표 위치에 배치할 수 있습니다.
1. 감지 요소와 모니터링 표면 사이의 접촉
2.발열 셀에 대한 센서 위치
3.리드 라우팅 및 스트레인 릴리프
4. 전기 절연
5. 사용 가능한 설치 공간
6.커넥터 방향
7. 하우징 크기
8.고정 또는 접착 방법
배터리 팩에 적합한 NTC 서미스터를 선택하려면 전기적 특성이 BMS 온도 측정 회로와 일치하고 기계적 특성이 배터리 팩과 일치해야 합니다.
25°C에서의 공칭 저항은 BMS 또는 충전 회로에서 예상되는 저항 범위와 일치해야 합니다. 일반적인 값에는 10KΩ, 47KΩ 및 100KΩ이 포함됩니다.
B 값은 온도 변화에 따라 서미스터의 저항이 어떻게 변하는지를 결정합니다. 선택한 B 값은 온도 측정 알고리즘에 필요한 R-T 곡선과 일치해야 합니다.
공차는 실제 서미스터 특성과 공칭 R-T 곡선 간의 차이에 영향을 미칩니다. 애플리케이션에 센서 간 보다 일관된 온도 측정이 필요한 경우 더 엄격한 허용 오차를 고려할 수 있습니다.
센서의 정격 온도 범위는 설치 위치에서 예상되는 최소 및 최대 온도를 포괄해야 합니다.
열 시상수는 센서가 주변 온도 변화에 얼마나 빨리 반응하는지를 나타냅니다. 급격한 열 변화와 관련된 애플리케이션에서는 응답 시간을 평가할 때 센서 질량, 장착 방법, 접촉 조건 및 공기 흐름을 고려해야 합니다.
리드 길이, 하우징 크기, 커넥터 유형 및 장착 방법은 사용 가능한 배터리 팩 공간 및 BMS 배선 구조에 따라 지정되어야 합니다.
X-Meritan은 배터리 시스템의 전기적, 기계적 요구 사항에 따라 배터리 팩 조립용 NTC 서미스터를 구성할 수 있습니다.
사용 가능한 사용자 정의 영역에는 R25 저항, B 값, 저항 허용 오차, B 값 허용 오차, 리드 와이어 길이, 와이어 사양, 하우징 구조, 센서 크기, 커넥터 구성, 장착 방법 및 패키징 요구 사항이 포함됩니다.
맞춤형 개발을 위해 배터리 제조업체는 필요한 온도 범위, BMS 입력 사양, R-T 곡선, 설치 위치, 사용 가능한 공간, 케이블 요구 사항 및 커넥터 구성을 제공할 수 있습니다.

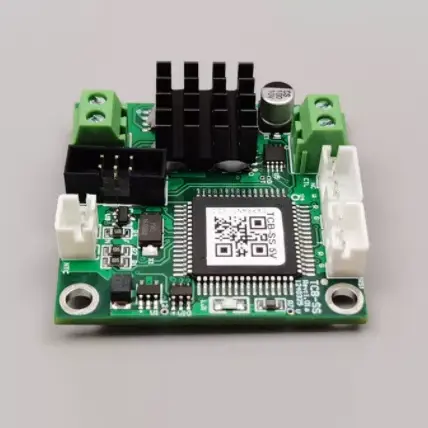

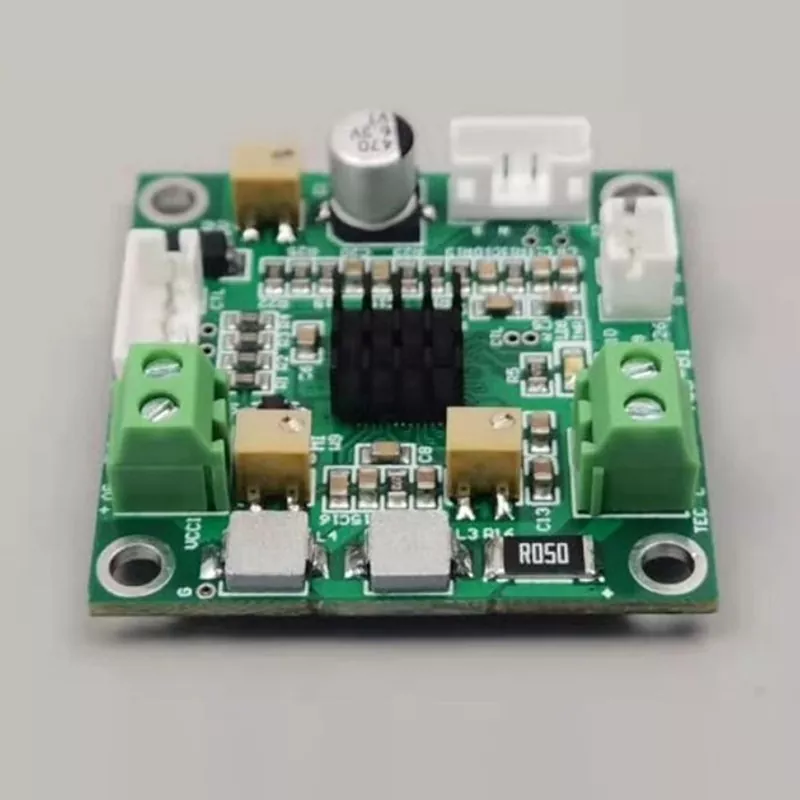

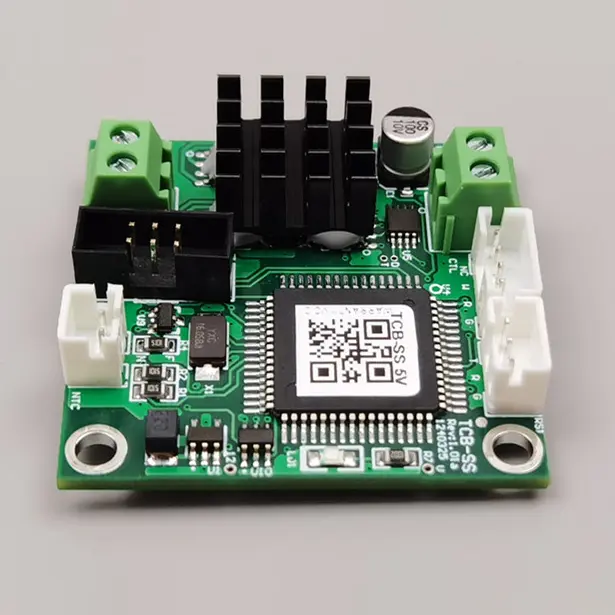

X-Meritan은 TEC 모듈, 온도 컨트롤러, 서미스터 및 관련 열 부품을 제공하여 고객이 다양한 온도 제어 요구 사항에 맞는 호환 제품을 선택할 수 있도록 돕습니다.
다양한 장비 설계 및 설치 조건에 맞게 전기 매개변수, 치수, 포장 구조 및 연결 방법을 사용자 정의할 수 있도록 지원합니다.
제어된 제조 및 성능 테스트를 통해 X-Meritan은 전기 성능, 열 반응, 감지 정확도와 같은 주요 매개변수의 일관성을 유지합니다.
당사의 엔지니어링 팀은 제품 설계 중 개발 어려움을 줄이기 위해 구성요소 선택, 매개변수 일치 및 시스템 통합을 지원합니다.
X-Meritan은 다양한 프로젝트 단계와 공급 요구 사항을 충족하기 위해 샘플 테스트, 맞춤형 개발, 대량 생산을 지원합니다.
온도 변화를 저항 변화로 변환하여 배터리 온도를 측정합니다. BMS 또는 충전 회로는 이 저항을 읽고 이를 온도 값으로 변환합니다.
R25 값은 BMS 또는 충전기의 저항 입력 범위 및 온도 변환 곡선과 일치해야 합니다. 일반적인 사양에는 10KΩ, 47KΩ 및 100KΩ이 포함됩니다.
B 값은 서미스터의 저항과 온도 사이의 관계를 나타냅니다. 측정된 저항을 온도로 변환하는 중요한 매개변수입니다.
예. X-Meritan은 배터리 설계에 따라 저항, B값, 공차, 리드 길이, 하우징, 커넥터 및 기타 기계적 구성을 맞춤 설정할 수 있습니다.
예. 배터리 아키텍처가 여러 위치에서 온도 모니터링을 요구하는 경우 여러 서미스터를 서로 다른 셀이나 모듈에 배치할 수 있습니다. 개수와 배치는 BMS와 열 설계에 따라 결정되어야 합니다.
지정된 작동 온도 범위는 -40°C ~ +125°C입니다. 실제 허용 온도도 선택한 패키지 및 설치 구성에 따라 평가해야 합니다.
