필름 포장 NTC

X-Meritan 필름 패키지 NTC는 빠르고 안정적인 온도 감지를 위해 설계된 소형 박막 서미스터입니다. 3950KB 값, 3초 이하의 일반 응답 시간, 1J/K 열용량, -40°C~+125°C 작동 범위를 특징으로 하는 이 제품은 탁월한 감도와 내화학성을 제공합니다. 10kΩ, 47kΩ, 100kΩ 등의 저항 옵션을 애플리케이션 요구 사항에 따라 평가할 수 있으므로 산업, 의료, 자동차, 배터리 및 가전 제품에 적합합니다.

문의 보내기

제품 설명

X-Meritan은 빠른 응답, 안정적인 열 감지 및 환경 저항이 필요한 전자 장치를 위한 소형 온도 감지 구성 요소를 개발합니다. 다층 구조는 망간, 니켈과 같은 전이 금속 산화물을 사용하고 민감한 층은 마그네트론 스퍼터링으로 제조됩니다.

필름 패키지 NTC는 3초 이내에 일반적인 열 반응을 제공하고 -40°C ~ +125°C에서 작동하며 B 값은 3950K입니다. 화학적으로 불활성인 외부 필름은 산, 알칼리 및 유기 용매에 대한 저항성을 제공하므로 산업, 의료, 가전 제품 및 자동차 응용 분야에 적합합니다.

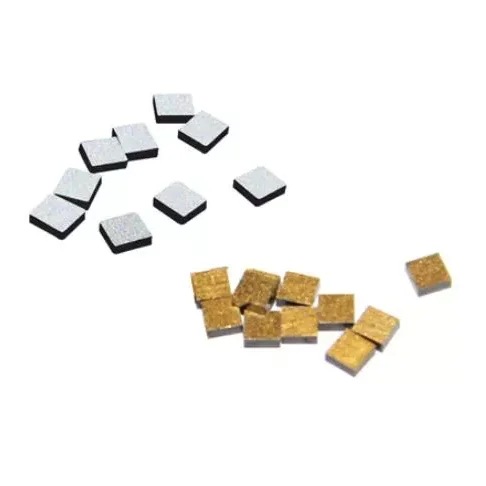

Film Packaged Ntc

주요 사양

매개변수	사양
센서 유형	박막 NTC 서미스터
감지 재료	Mn/Ni계 전이금속 산화물
제조공정	마그네트론 스퍼터링
B 가치	3950K
작동 온도	-40°C ~ +125°C
일반적인 응답 시간	3초 이하
열용량	대략. 1J/K
온도 계수	음의 온도 계수
내화학성	산, 알칼리 및 유기용매
MTBF	>100,000시간
저항값	애플리케이션별
저항 공차	애플리케이션별

성능

빠른 열 반응

약 1 J/K의 낮은 열용량은 열 지연을 줄이고 3초 이내에 일반적인 온도 안정화를 가능하게 합니다. 이는 급격한 온도 변화를 감지해야 하는 배터리 모니터링, 의료 기기 및 전력 전자 장치에 유용합니다.

넓은 온도 범위

-40°C ~ +125°C의 작동 범위는 콜드 스타트 조건, 주변 온도 상승 및 반복적인 열 변화에 노출된 애플리케이션을 지원합니다.

내화학성

불활성 외부 필름은 산, 알칼리 및 유기 용매로부터 감지 구조를 보호합니다. 고농축 부식성 증기에 지속적으로 노출되는 경우 용도별 검증이 권장됩니다.

정확도와 저항

온도 정확도

사용 가능한 제품 정보는 ±1°C 또는 ±0.5°C와 같은 보편적인 정확도 사양을 정의하지 않습니다. 실제 시스템 정확도는 저항 허용 오차, B 값 허용 오차, 회로 설계, ADC 분해능, 설치 및 교정에 따라 달라집니다.

±1°C 또는 ±0.5°C가 필요한 프로젝트의 경우 X-Meritan이 적절한 구성을 평가할 수 있도록 RFQ 중에 목표 정확도를 지정해야 합니다.

저항 옵션

측정 회로와 목표 온도 범위에 따라 저항값을 선택해야 합니다. 일반적인 NTC 구성에는 10kΩ, 47kΩ 및 100kΩ이 포함되며, 선택한 X-Meritan 모델에 대해 정확한 사용 가능한 값과 허용 오차를 확인해야 합니다.

선택	일반적인 요구 사항
공칭 저항	10kΩ / 47kΩ / 100kΩ
저항 공차	±1% / ±2% / 맞춤형
B 가치	3950K 또는 애플리케이션별
온도 범위	-40°C ~ +125°C
시스템 정확도	±1°C / ±0.5°C / 맞춤형

위의 값은 범용사양이 아닌 선정예입니다. 최종 매개변수는 해당 데이터시트를 통해 확인해야 합니다.

센서 비교

기술 비교

특징	필름 포장 NTC	대량 NTC	열전대	RTD
구조	박막 다층	벌크 세라믹	금속 접합	금속저항소자
응답	빠름, 일반적으로 3초 이하	보통의	빠른	보통의
크기	매우 컴팩트함	소형-중형	중소형	중간
온도 범위	-40°C ~ +125°C	애플리케이션에 따라 다름	매우 넓음	넓은
감광도	높은	높은	보통의	높은
B 가치	3950K	애플리케이션에 따라 다름	해당 없음	해당 없음
내화학성	불활성 필름으로 높음	애플리케이션에 따라 다름	외장에 따라 다름	건설에 따라 다름
회로 통합	쉬운	쉬운	열전대 인터페이스 필요	정밀한 측정이 필요합니다
일반적인 사용	소형 전자 장치	일반 감지	고온 시스템	정밀 측정

지정된 온도 범위 내의 소형 전자 시스템의 경우 박막 구조는 빠른 응답, 작은 크기 및 쉬운 회로 통합의 실용적인 조합을 제공합니다.

응용 분야

산업용 장비

필름 패키지 NTC는 모터, 변압기, 전원 공급 장치의 온도를 모니터링할 수 있습니다. 넓은 작동 범위와 빠른 응답으로 실시간 열 모니터링을 지원합니다.

의료기기

디지털 온도계와 진단 장비는 낮은 열 용량과 빠른 열 반응의 이점을 누릴 수 있습니다. 정확도 요구 사항이 엄격한 의료 응용 분야의 경우 전체 측정 시스템을 검증해야 합니다.

가전제품

슬림한 구조는 스마트폰, 웨어러블 기기, 배터리 관리 시스템, 기타 설치 공간이 제한된 고밀도 어셈블리에 적합합니다.

자동차 전자

센서는 엔진실 및 배터리 팩 모니터링에 사용할 수 있습니다. Mn/Ni/Co 산화물 구조는 온도 변화 및 열 응력과 관련된 응용 분야를 위해 설계되었습니다.

통합 노트

자체 가열

작동 전류는 지정된 한도 내에서 유지되어야 합니다. 과도한 전류로 인해 자체 발열이 발생하고 온도 측정 오류가 발생할 수 있습니다.

기계적 취급

설치 중에 필름 본체에 날카로운 굽힘, 과도한 압력 또는 인장 응력을 피하십시오. 얇은 기능층은 제어된 취급이 필요합니다.

납땜

다층 구조에 대한 열 충격을 줄이려면 적절한 산업 표준 납땜 프로파일을 사용하십시오. 대량 생산 전에 생산 납땜 조건을 검증해야 합니다.

RFQ 요구 사항

OEM 및 대량 조달의 경우 구매자는 필요한 저항 값, 저항 허용 오차, B 값, 작동 온도, 목표 정확도, 응답 시간, 크기, 연결 방법, 적용 환경 및 예상 수량을 제공해야 합니다.

예를 들어 RFQ는 10kΩ 또는 100kΩ 공칭 저항, ±1% 허용 오차, -40°C~+125°C 작동 및 ±0.5°C 시스템 정확도를 지정할 수 있습니다. 그런 다음 X-Meritan은 실제 애플리케이션에 따라 적절한 구성을 평가할 수 있습니다.

X-Meritan은 응용 분야별 저항, 공차, 치수 및 성능 요구 사항을 포함하여 전자 제조업체 및 OEM 프로젝트의 온도 감지 요구 사항을 지원합니다.

자주 묻는 질문

어떤 저항 값을 사용할 수 있나요?

일반적인 NTC 저항 옵션에는 10kΩ, 47kΩ 및 100kΩ이 포함됩니다. 사용 가능한 저항값, 공차, B값은 선택한 X-Meritan 모델 및 적용 요구 사항에 따라 확인해야 합니다.

NTC가 ±1°C 또는 ±0.5°C 정확도를 달성할 수 있습니까?

최종 온도 정확도는 저항 허용 오차, B 값 허용 오차, 회로 설계, ADC 분해능, 설치 및 교정에 따라 달라집니다. ±1°C 또는 ±0.5°C 시스템 정확도가 필요한 응용 분야의 경우 X-Meritan은 고객의 요구 사항에 따라 적절한 구성을 평가할 수 있습니다.

작동 온도 범위는 무엇입니까?

지정된 작동 온도 범위는 -40°C ~ +125°C이므로 이 센서는 다양한 산업, 자동차, 배터리, 의료 및 가전 제품 애플리케이션에 적합합니다.

센서는 온도 변화에 얼마나 빨리 반응합니까?

일반적인 열 응답 시간은 3초 이하입니다. 실제 반응은 설치 방법, 열 접촉, 공기 흐름 및 주변 환경에 따라 달라질 수 있습니다.

X-Meritan은 맞춤형 NTC 구성을 제공할 수 있습니까?

예. OEM 및 대량 프로젝트의 경우 고객은 저항 값, 공차, B 값, 온도 범위, 정확도 목표, 치수, 연결 방법 및 구성 평가를 위한 기타 애플리케이션 요구 사항을 지정할 수 있습니다.
