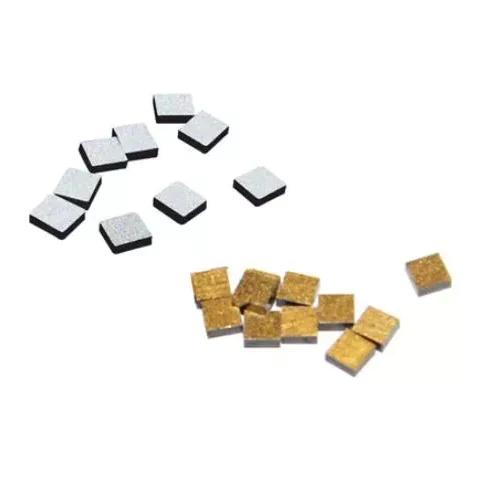

저온 NTC

X-Meritan의 저온 NTC 서미스터는 정의된 저항-온도 응답이 필요한 저온 및 극저온 환경에서 온도를 감지하도록 설계되었습니다. 감지 요소는 금속 산화물의 소결 복합재로 제조되어 저항 변화를 통해 온도 변화를 감지하는 데 필요한 음의 온도 계수를 제공합니다.

서미스터는 극저온 액체 수위 감지, 모터 권선 온도 모니터링, 신에너지 장비, 산업 자동화, 전문 실험실 또는 의료 시스템을 포함한 응용 분야에 맞게 구성할 수 있습니다. 저항 특성, 센서 크기, 캡슐화, 리드선 및 기타 사양을 장비 요구 사항에 맞게 조정할 수 있습니다.

음의 온도 계수 원리

NTC는 음의 온도 계수를 나타냅니다. 기본적인 특성은 전기 저항이 온도에 반비례하여 변한다는 것입니다.

낮은 온도 → 높은 저항

더 높은 온도 → 더 낮은 저항

주변 온도가 변하면 소결된 금속산화물 감지물질의 저항도 그에 따라 변합니다. 측정 회로는 이 저항을 측정하고 이를 서미스터의 지정된 저항-온도(R/T) 특성과 비교하여 온도를 결정합니다.

전기적 특성

서미스터의 전기적 동작은 저항-온도 관계 및 지정된 매개변수와 관련된 허용 오차에 의해 정의됩니다.

실제 값은 해당 제품 사양이나 선택한 구성에 대한 테스트 데이터에서 가져와야 합니다. 저온 응용 분야의 경우 전기 특성은 25°C 저항 값만으로 평가하기보다는 실제 감지 범위 전반에 걸쳐 평가해야 합니다.

극저온 액체 레벨 감지

서미스터는 액체 질소 및 액체 산소와 같은 극저온 매체의 액체 레벨을 감지하도록 구성할 수 있습니다.

감지 원리는 감지 요소 주변의 열 상태 변화를 기반으로 합니다. 요소가 액체로 덮힌 조건과 증기에 노출된 조건 사이에서 변경되면 그에 따라 저항도 변경됩니다. 측정 또는 제어 회로는 이 저항 변화를 사용하여 해당 액체 수위 조건을 식별할 수 있습니다.

이러한 적용을 위해서는 감지 위치, 목표 온도 범위, R/T 특성, Encapsulation, 설치 방법 등을 함께 고려해야 합니다. 특히 극저온 액체와 관련된 응용 분야의 경우 실제 매체 및 장비 구조에 대해 구성을 평가해야 합니다.

모터 권선 온도 모니터링

서미스터는 모터 권선 내에 내장되어 작동 중 온도 변화를 모니터링할 수 있습니다.

권선 가까이에 설치된 NTC는 보호 또는 제어 회로에 연결할 수 있는 온도에 따른 전기 신호를 제공합니다. 권선 온도의 변화는 그에 따른 저항 변화를 생성하여 시스템이 비정상적인 열 조건을 식별하고 필요한 모니터링 또는 보호 응답을 시작할 수 있도록 합니다.

모터 애플리케이션에는 센서 크기, 절연 요구 사항, 리드선 구조, 저항 특성 및 설치 위치를 신중하게 고려해야 합니다. 센서는 필요한 전기 절연 및 연결 배열을 유지하면서 사용 가능한 권선 공간 내에 맞아야 합니다.

기타 응용 분야

서미스터는 프로세스 제어, 보호 또는 열 관리를 위해 저온 피드백이 필요한 장비에 통합될 수도 있습니다.

적용 분야에는 신에너지 장비, 산업 자동화 시스템, 실험실 장비, 의료용 냉각 시스템 및 특수 냉각 모듈이 포함됩니다. 적절한 구성은 작동 온도, 전기 인터페이스, 설치 조건 및 필요한 감지 특성에 따라 달라집니다.

제조 및 품질 보증

X-Meritan은 재료 개발, 부품 제조, 조립, 테스트 및 열 관리 솔루션 설계를 포괄하는 역량을 갖춘 반도체 열 관리 분야에서 10년 이상의 경험을 보유하고 있습니다.

생산 및 테스트 시설은 납땜, 리플로우, 디스펜싱, 절단, 밀봉, 경화 및 인쇄를 포함한 프로세스를 지원합니다. 서미스터 품질 평가에는 재료 검사, 소자 생산, 소결, 캡슐화, 전기 테스트, R/T 테스트, 치수 검사 및 해당 제품 요구 사항에 따른 최종 검증이 포함될 수 있습니다.

일반적인 생산 및 검사 순서는 다음과 같습니다.

재료 준비 → 소자 생산 → 소결 → 캡슐화 → 전기 테스트 → R/T 테스트 → 최종 검사

회사의 품질 관리 시스템은 ISO 9001:2015 인증을 받았습니다. 해당 제품 및 구성에 대해 RoHS 및 REACH 준수가 제공될 수 있습니다.

표준 구성이 대상 장비의 요구 사항을 충족하지 않는 경우 고객 도면 및 샘플을 개발 참조로 사용할 수도 있습니다. 대량 생산 전에 샘플 검증을 완료하여 필요한 전기 및 기계 사양을 확인할 수 있습니다.

FAQ

NTC는 무엇을 의미하나요?

NTC는 음의 온도 계수를 나타냅니다. NTC 서미스터는 온도가 증가하면 저항이 감소하고 온도가 감소하면 저항이 증가합니다. 이러한 예측 가능한 관계를 통해 구성 요소를 온도 측정, 모니터링 및 보호에 사용할 수 있습니다.

NTC에서 R25와 B 값은 무엇을 나타냅니까?

R25는 25°C에서 측정된 공칭 저항이고, B 값은 지정된 온도 범위에 대한 저항-온도 관계를 나타냅니다. 둘 다 서미스터를 평가할 때 적용 가능한 R/T 특성과 함께 사용됩니다.

NTC를 액체 질소 또는 액체 산소 레벨 감지에 사용할 수 있습니까?

저항 온도 특성, 포장, 설치 위치 및 전기 인터페이스가 애플리케이션에 적합한 경우 NTC를 극저온 액체 레벨 감지용으로 구성할 수 있습니다. 최종 구성은 필요한 작동 온도, 매체 및 장비 조건에 대해 검증되어야 합니다.

저온 NTC를 모터 권선에 내장할 수 있나요?

예. 서미스터는 치수, 절연, 리드 구성, 온도 범위 및 전기 특성이 모터 구조와 호환되는 경우 내장형 모터 권선 온도 모니터링용으로 설계할 수 있습니다.
