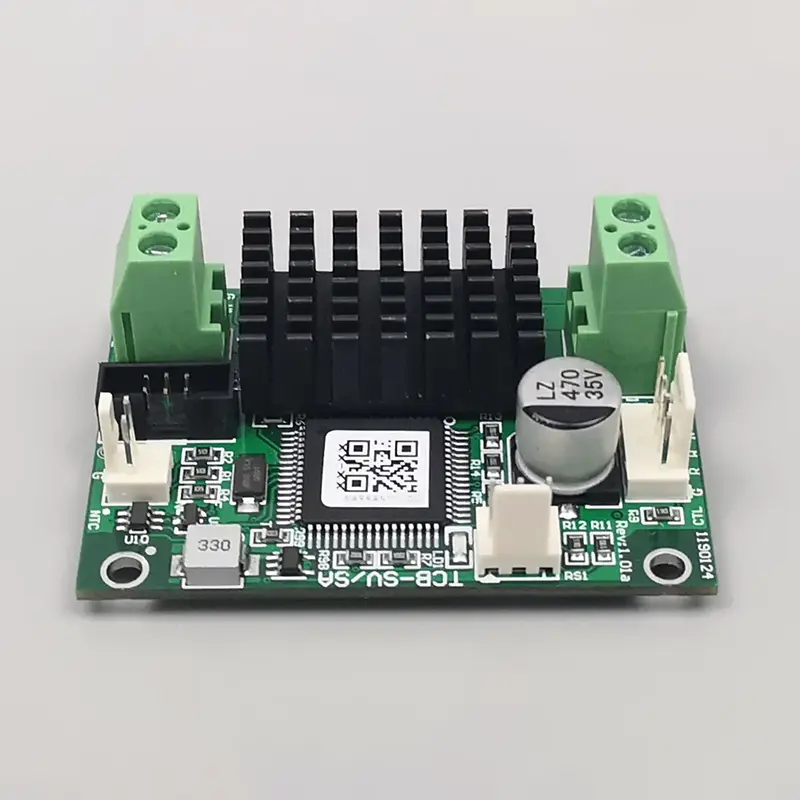

X-meritan 공장의 Micro TEC용 TCB-SV 온도 컨트롤러는 독립적인 제어 칩과 동적 PID 조정 알고리즘을 채택하여 온도 설정과 정상 상태 제어 모두에 대해 ±0.01°C 정밀도를 지원합니다. 기존의 PWM 스위칭 제어와 달리 완전 연속 전류 출력을 사용하여 작동 소음과 온도 변동을 제거하고 고정밀 연속 작업 시나리오를 위한 안정적인 폐쇄 루프 온도 제어를 제공합니다. 이 보드는 양방향 가열/냉각 제어, 이중 통신 인터페이스 및 안전 신호 출력을 통합하고 있으며 90% 이상의 작업 효율성과 컴팩트한 크기로 마이크로 TEC 열 제어 시스템의 내장형 통합에 적합합니다.
|
모델 |
TCB-SV |
|
보드 공급 전압(DC) |
7~24V |
|
보드 공급 전류 |
TEC에 따라 다름 |
|
출력 효율성 |
> 90% |
|
기술 전압 |
4.5V(기본값) |
|
TEC 전류 |
2.5A(최대) |
|
온도 센서 |
10K NTC(기본 B 값: 3950) |
|
온도 제어 정확도 |
±0.01°C |
|
온도 정확도 설정 |
±0.01°C |
|
온도 조절 범위 |
-30°C ~ 147°C |
|
제어 온도 범위¹ |
-20°C ~ 100°C |
|
기본 공장 설정 온도 |
25°C 또는 사용자 지정 |
|
치수 |
60mm x 42mm |
|
키 |
총 23mm(18.5mm 보드 + 1.5mm 구성 요소, 핀 ≤3mm) |
|
메모 |
기타 사양에 대해서는 제조사에 문의하시기 바랍니다. |
Micro TEC용 TCB-SV 온도 컨트롤러는 업계 표준 하드웨어 구조와 실용적인 기능 설계를 채택하고 마이크로 TEC 정밀 제어를 위한 핵심 기술 이점을 제공합니다.
전용 제어 칩과 최적화된 PID 알고리즘을 탑재하여 ±0.01°C의 정상 상태 온도 정확도를 지원하여 레이저 및 감지 장치의 정밀 교정 요구 사항을 충족합니다.
비PWM 연속 전류 출력은 고주파 스위칭 잡음을 방지하고 미세한 열 변동을 제거하며 정밀 부품의 장기간 일정한 온도 상태를 보장합니다.
주류 산업 제어 호스트 및 상위 컴퓨터 소프트웨어와 호환되는 ASCII 직렬 명령 및 MODBUS-RTU 프로토콜을 지원하여 실시간 데이터 모니터링 및 2차 개발을 지원합니다.
표준 10K NTC(3950) 센서와 일치하고 가열 및 냉각의 자동 전환을 지원하며 넓은 온도 범위의 폐쇄 루프 제어를 포괄합니다.
예약된 장비 경보 출력, 작동 상태 신호 및 TEC 전용 종료 인터페이스로 자동화된 시스템 안전 연결 제어가 용이합니다.
광학 및 레이저 산업의 장기간 현장 적용을 통해 검증된 이 모듈은 강력한 간섭 방지 기능과 안정적인 연속 작동 성능을 갖추고 있습니다.
|
비교항목 |
TCB-SV 마이크로 TEC 컨트롤러 |
기존 TEC 컨트롤러 |
|
온도 제어 정확도 |
±0.01°C(초고정도) |
±0.05°C ~ ±0.1°C (일반산업 정밀) |
|
출력 모드 |
지속적으로 부드러운 전류 출력, 스위칭 잡음 없음, 열 변동 없음 |
고주파 잡음과 작은 온도 드리프트가 발생하기 쉬운 기존 PWM 스위치 출력 |
|
통신 프로토콜 |
이중 프로토콜: ASCII + MODBUS-RTU, 시스템 통합 및 보조 개발 용이 |
호환성이 제한적이고 확장성이 떨어지는 단일 프로토콜 |
|
안전 구성 |
통합 경보 출력, 상태 피드백 및 TEC 비상 차단 기능 |
단일 제어 기능, 지능형 안전 보호 설계 부족 |
|
출력 효율성 |
>90%, 에너지 절약 및 장기 작동 효율 |
일반적으로 85% 미만, 장기 전력 소비가 더 높음 |
|
적용 가능한 시나리오 |
광통신, 의료 진단, 고정밀 센서, 실험실 장비 |
정밀도 요구 사항이 낮은 일반 산업 온도 제어 시나리오 |
정밀한 온도 제어 및 간섭 방지 기능을 활용하는 Micro TEC용 TCB-SV 온도 컨트롤러는 장기적인 온도 안정성이 필요한 전문적인 시나리오에 적용됩니다.
레이저 다이오드의 작동 온도를 안정화하고, 온도 변화로 인한 파장 드리프트를 제거하며, 고속 광섬유 네트워크의 장기적으로 안정적인 데이터 전송을 보장합니다.
정밀 시약, 분자 검출 및 생화학 분석 장비에 일정한 온도의 작업 환경을 제공하여 미세한 온도 변화로 인한 검출 결과 편차를 방지합니다.
적외선 센서, 화학물질 감지 센서, LiDAR 센서의 작동 온도를 안정화하고 신호 대 잡음비를 최적화하며 일관된 감지 정확도를 유지합니다.
과학 연구 열 교정 및 초정밀 온도 제어 시나리오에 적용되어 고정밀 실험 데이터 반복성을 지원합니다.
X-Meritan은 독립적인 생산 작업장과 완벽한 테스트 장비를 보유하고 있습니다. 모든 TCB-SV 보드는 일관된 배치 안정성을 보장하기 위해 사내에서 생산, 교정 및 테스트됩니다.
매개변수 조정 및 비표준 구성을 지원합니다. 기술팀은 고객이 장비 디버깅 및 프로젝트 반복을 완료할 수 있도록 통합 지침을 제공합니다.
제품은 유럽, 북미, 동남아시아 및 기타 지역으로 수출됩니다. 안정적인 물류채널을 통해 장기 일괄공급 및 해외 프로젝트 납품을 지원합니다.
이 제품은 고급 산업 장비 및 실험실 프로젝트에 적용되었으며 장기적인 실제 작동을 통해 안정적인 성능이 검증되었습니다.
A: 마이크로 열전 냉각기를 위해 특별히 설계되었으며 0.01°C의 초미세 온도 안정화가 필요한 레이저 통신, 의료 감지, 정밀 센서 및 실험실 장비와 같은 고정밀 시나리오에 완벽하게 적용할 수 있습니다.
답: 그렇습니다. 기본적으로 표준 10K 3950 NTC 센서와 일치하며 강력한 범용 호환성과 편리한 시스템 업그레이드 및 교체를 통해 시중에서 대부분의 주류 마이크로 TEC 모듈을 지원합니다.
답: 물론이죠. 듀얼 ASCII 및 MODBUS-RTU 프로토콜은 상위 컴퓨터 소프트웨어 디버깅, 데이터 실시간 업로드 및 자동화된 시스템 도킹을 지원하여 산업 프로젝트의 다양한 2차 개발 요구 사항을 충족합니다.
A: 모든 Micro TECs 장치용 TCB-SV 온도 컨트롤러는 온도 정확도 교정, 지속적인 전류 안정성 감지, 통신 기능 검증 및 안전 보호 시뮬레이션을 포함한 엄격한 공장 테스트를 거쳐 결함이 없는 제품이 배송되도록 보장합니다.
답: 그렇습니다. 기본 25°C 온도는 사용자 프로젝트 요구 사항에 따라 조정될 수 있으며 비표준 작업 조건에 대해서는 특수 매개변수 구성 서비스가 지원됩니다.
A: 스위칭 소음과 주기적인 온도 변동을 완전히 방지하고 정밀 광전자 부품의 장기적인 정적 온도 안정성을 유지하며 제품 서비스 수명과 감지 정확도를 효과적으로 향상시킵니다.
