LiDAR용 마이크로 열전 냉각기

LiDAR용 마이크로 열전 냉각기 내부의 레이저 송신기는 작동 중에 열을 발생시키며, 주변 온도는 작동 환경에 따라 크게 달라질 수 있습니다. 레이저 온도가 필요한 작동 범위 이상으로 변하면 광학 장치가 필요한 작동 조건을 유지하지 못할 수 있습니다.

Micro-TEC는 레이저 모듈에 직접 설치하여 온도에 민감한 부품에서 열을 적극적으로 배출할 수 있습니다. 수동 방열판과 달리 자연적 또는 강제적 열 방출에만 의존하지 않습니다.

소형 LiDAR 어셈블리의 주요 적용 가치는 국부적인 온도 제어입니다. 압축기, 냉매 회로 또는 움직이는 기계 부품 없이 냉각기를 레이저 소스 가까이에 배치할 수 있습니다.

주요 사양

실제 냉각 용량, 전류, 전압, 치수 및 열 성능은 선택한 Micro-TEC 구성과 LiDAR 구성 요소의 열 부하에 따라 달라집니다.

공간이 제한된 LiDAR 모듈을 위한 컴팩트한 크기

LiDAR용 마이크로 열전 냉각기는 레이저, 검출기, 광학 부품, 전자 회로 및 방열 구조가 하나의 어셈블리에 통합되어 있기 때문에 내부 공간이 제한되어 있습니다.

당사의 Micro-TEC는 몇 밀리미터에 이르는 마이크로 크기 구성으로 제조될 수 있습니다. 이를 통해 별도의 냉동 시스템으로 공간을 차지하는 대신 냉각기를 레이저 또는 기타 열에 민감한 구성요소 가까이에 배치할 수 있습니다.

맞춤형 LiDAR 어셈블리의 경우 사용 가능한 설치 공간, 구성 요소 위치, 장착 구조 및 전기 인터페이스에 따라 제품 크기를 평가할 수 있습니다.

1W 미만의 전력 소비

전력 소비는 Micro-TEC가 차량 LiDAR 또는 기타 소형 전자 시스템에 통합될 때 중요한 설계 매개변수입니다.

당사의 마이크로 열전 냉각기는 해당 구성에서 1와트 미만으로 작동할 수 있습니다. 실제 전력 요구 사항은 선택한 제품 설계와 제어해야 하는 열 부하에 따라 달라집니다.

엔지니어링 평가를 위해 고객은 적절한 Micro-TEC 구성을 선택할 수 있도록 목표 냉각 온도, 열 부하, 사용 가능한 전압 및 설치 치수를 제공해야 합니다.

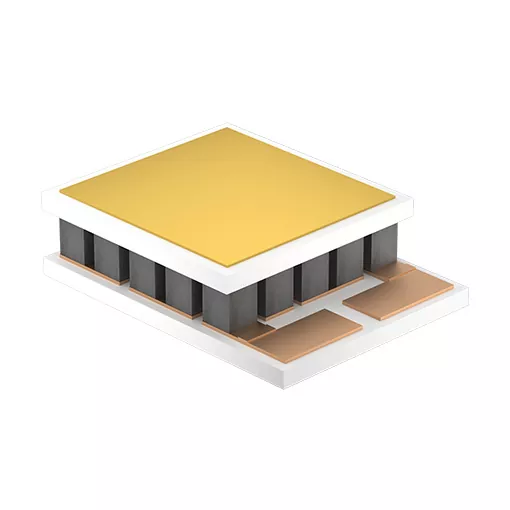

냉매 없이 고체 냉각

LiDAR용 마이크로 열전 냉각기는 전류가 가해질 때 열을 전달하기 위해 세라믹 기판 사이에 반도체 열전 재료를 사용합니다.

구성요소는 다음과 같습니다.

● 압축기 없음

● 냉매 없음

● 기계적으로 움직이는 부품 없음

● 컴팩트한 솔리드 스테이트 구조

● 직접 전기 제어

이 구조는 냉각 구성 요소를 레이저에 가깝게 설치하고 제한된 기계 공간에 통합해야 하는 LiDAR 모듈에 유용합니다.

레이저 온도 제어를 위한 능동 열 펌핑

Micro-TEC는 단순히 LiDAR 하우징 전체의 온도를 낮추는 것이 아니라 대상 구성 요소의 온도를 제어하는 ​​데 사용됩니다.

전력이 공급되면 열은 차가운 쪽에서 뜨거운 쪽으로 전달됩니다. 차가운 쪽은 레이저 또는 기타 온도에 민감한 구성 요소 근처에 배치되고, 뜨거운 쪽은 효과적인 열 방출 경로에 연결되어야 합니다.

따라서 열 설계에서는 Micro-TEC의 양면을 고려해야 합니다.

대상 부품 → Micro-TEC Cold Side → Micro-TEC Hot Side → LiDAR 방열 구조

뜨거운 면이 전달된 열을 효과적으로 제거할 수 없으면 전체 시스템의 냉각 성능이 저하됩니다.

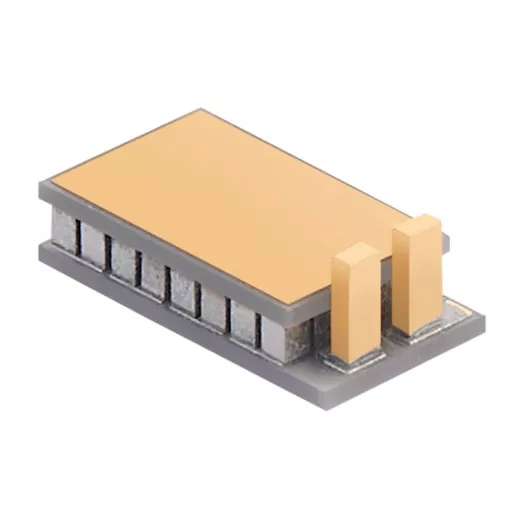

LiDAR 조립용 헤더가 있는 Micro-TEC

정의된 기계 인터페이스가 필요한 LiDAR 설계의 경우 헤더가 있는 마이크로 열전 냉각기를 제공할 수 있습니다.

헤더 구성은 다음과 같이 평가할 수 있습니다.

● 사용 가능한 설치 공간

● 마운팅 구조

● 구성요소 위치

● 전기 연결

● 조립 요구사항

비표준 구조의 경우 고객은 기존 샘플 또는 엔지니어링 도면을 제공할 수 있습니다. 샘플 제작 전에 구조를 평가합니다.

맞춤형 마이크로 열전 냉각기

표준 Micro-TEC는 특정 LiDAR 모듈의 크기 또는 열 요구 사항과 일치하지 않을 수 있습니다. 고객의 샘플이나 도면을 바탕으로 맞춤형 제품을 지원합니다.

사용자 정의 프로세스에는 다음이 포함될 수 있습니다.

치수 → 전기적 매개변수 → 장착 구조 → 헤더 구성 → 열 요구 사항

대량 생산에 앞서 고객 확인을 위해 샘플을 제작합니다. 이를 통해 생산량이 출시되기 전에 Micro-TEC를 실제 LiDAR 어셈블리와 비교하여 확인할 수 있습니다.

Micro-TEC 선택에 필요한 정보

새로운 LiDAR 냉각 프로젝트의 경우 고객은 다음 정보를 제공할 수 있습니다.

일부 매개변수를 아직 사용할 수 없는 경우 기존 Micro-TEC 샘플 또는 LiDAR 조립 도면을 기술 평가의 출발점으로 사용할 수 있습니다.

설치 및 열 인터페이스

Micro-TEC와 레이저 모듈 사이의 열 인터페이스는 열 전달에 직접적인 영향을 미칩니다.

차가운 면은 대상 구성 요소와 충분한 접촉을 유지해야 하며 조립 설계에 필요한 경우 적절한 열 인터페이스 재료(TIM)를 사용할 수 있습니다.

뜨거운 면에는 효과적인 열 방출 경로가 필요합니다. 방열판, 하우징 또는 기타 냉각 구조는 Micro-TEC에 의해 전달되는 열을 제거하도록 설계되어야 합니다.

또한 Micro-TEC는 지정된 전기 매개변수 내에서 작동해야 합니다. 과도한 전류는 열전 반도체 접합을 손상시킬 수 있으므로 최대 IMAX 전류를 초과해서는 안 됩니다.

제조능력

X-Meritan은 마이크로 열전 냉각기를 제조하고 업스트림 열전 재료의 준비도 제어합니다.

당사의 생산 능력은 다음과 같습니다.

● 열전재료 준비

● 정밀 부품 가공

● 용접

● 조립

● 미세 포장

● 맞춤형 Micro-TEC 생산

이 제조 구조는 비표준 Micro-TEC 치수, 장착 구조 또는 전기 구성이 필요한 프로젝트를 지원합니다.

맞춤형 LiDAR 애플리케이션의 경우 기존 표준 쿨러에 국한되지 않고 재료 및 구성 요소 수준에서 제품을 개발할 수 있습니다.

마이크로열전냉각기 개발과정

맞춤형 LiDAR 냉각 프로젝트를 위해 우리는 샘플 기반 개발 프로세스를 따릅니다.

고객 도면/샘플 → 기술평가 → 제품설계 → 샘플제작 → 샘플확인 → 양산

샘플 확인 단계에서는 대량 생산 전에 치수, 장착 구조, 전기 연결 및 조립 호환성을 확인할 수 있습니다.

응용

마이크로 열전 냉각기는 다음의 온도 제어에 사용할 수 있습니다.

● LiDAR 레이저 송신기

● 온도에 민감한 광전자 부품

● 소형 광학 모듈

● 자동차 LiDAR 어셈블리

● 국부적 능동 냉각이 필요한 기타 소형 전자 부품

품질 및 수출 경험

X-Meritan은 소형 반도체 냉각 분야에서 10년 이상의 경험을 보유하고 있으며 국제 시장에 Micro-TEC 제품을 공급하고 있습니다.

이 회사는 ISO 및 CE 인증을 획득했으며 유럽, 북미, 남미, 동남아시아 및 기타 시장에 제품을 수출하고 있습니다.

당사의 기술 경험은 광섬유 통신, 산업용 의료 장비, 스마트 자동차 전자 장치, 가전 제품 및 연구 응용 분야를 포괄합니다.

FAQ

LiDAR용 Micro-TEC를 선택하려면 어떤 정보가 필요합니까?

가장 유용한 정보에는 부품 열 부하, 목표 온도, 사용 가능한 전압, 최대 전류, 설치 크기, 장착 구조 및 핫측 방열 방법이 포함됩니다. 도면이나 기존 Micro-TEC 샘플을 평가에 사용할 수도 있습니다.

Micro-TEC는 얼마나 작을 수 있나요?

X-Meritan은 필요한 구조와 성능에 따라 Micro-TEC 구성을 수 밀리미터까지 제조할 수 있습니다. 최종 치수는 용도에 따라 확인해야 합니다.

LiDAR 도면에 따라 Micro-TEC을 만들 수 있나요?

예. 고객 도면이나 샘플을 기반으로 맞춤 제작을 지원합니다. 제품은 대량 생산 전에 샘플링 및 확인을 거칩니다.

Micro-TEC에 헤더를 제공할 수 있습니까?

예. 헤더 구성은 정의된 장착 또는 연결 구조가 필요한 애플리케이션에 사용할 수 있습니다. 정확한 헤더 디자인은 LiDAR 어셈블리에 따라 확인됩니다.

Micro-TEC는 1W 미만에서 작동할 수 있습니까?

예, 적용 가능한 구성은 1W 미만에서 작동할 수 있습니다. 실제 전력 소비는 Micro-TEC 설계, 작동 조건 및 열 부하에 따라 다릅니다.

설치 시 주요 고려 사항은 무엇입니까?

가장 중요한 두 가지 점은 차가운 쪽 열 접촉과 뜨거운 쪽 열 방출입니다. 차가운 면은 대상 구성 요소와 효과적으로 접촉해야 하고, 뜨거운 면에는 전달된 열을 제거할 수 있는 충분한 경로가 있어야 합니다.

Micro-TEC은 지속적으로 사용할 수 있나요?

연속 작동은 선택한 Micro-TEC 구성과 지정된 전기 및 열 작동 조건에 따라 달라집니다. 제품은 지정된 전압 및 전류 제한 내에서 작동해야 하며, 뜨거운 부분은 적절하게 냉각되어야 합니다.

IMAX 전류를 초과하면 어떻게 되나요?

지정된 IMAX 전류를 초과하면 과도한 전기 및 열 스트레스가 발생할 수 있으며 열전 반도체 접합이 손상될 수 있습니다. 따라서 Micro-TEC는 지정된 전기 범위 내에서 작동해야 합니다.

X-Meritan은 초소형 구조, 솔리드 스테이트 Peltier 냉각, 맞춤형 장착 구성 및 샘플 기반 개발을 갖춘 LiDAR용 마이크로 열전 냉각기를 제공합니다.

새로운 LiDAR 냉각 프로젝트의 경우 도면, 샘플, 설치 치수, 열 부하, 목표 온도 또는 기존 Micro-TEC 사양을 보내주십시오. 우리는 대량 생산 전에 샘플 확인을 위해 요구 사항을 평가하고 해당 Micro-TEC를 개발할 수 있습니다.
