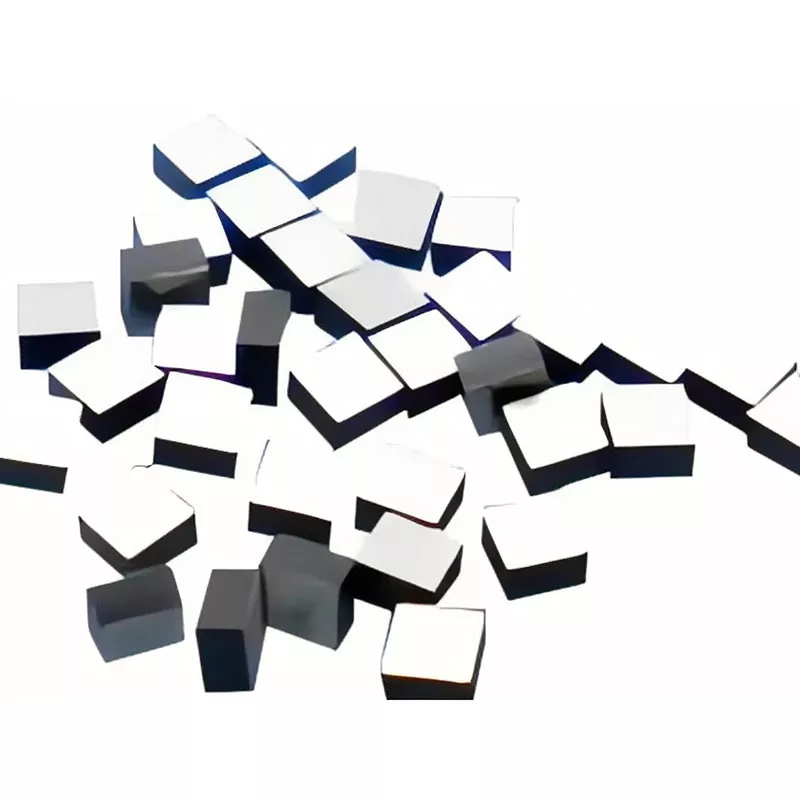

적외선 열전퇴용 NTC 서미스터

적외선 열전퇴용 NTC 서미스터는 센서 온도에 따라 저항을 변경하여 추가 온도 신호를 제공합니다. 그런 다음 서모파일 신호와 NTC 신호를 함께 처리하여 온도 관련 변화를 보상할 수 있습니다. 이로 인해 NTC는 측정 안정성과 반복성이 요구되는 적외선 열전퇴 시스템에서 중요한 지원 구성 요소가 됩니다.

작동 방식

기본적인 업무 관계는 다음과 같이 이해될 수 있습니다.

적외선 방사
↓
열전퇴는 전기 출력을 생성합니다
↓
주변 또는 센서 온도 변화
↓
NTC 저항 변경 사항
↓
온도 정보는 회로에서 읽혀집니다.
↓
온도 보상이 적용됩니다
↓
보다 안정적인 열전퇴 측정

적외선 복사열이 열전퇴에 도달하면 센서는 감지 요소와 기준 환경 간의 온도 차이와 관련된 전기 출력을 생성합니다.

동시에 주변 온도의 변화는 열전퇴 패키지와 주변 구성 요소의 온도를 변경할 수 있습니다. NTC 서미스터는 해당 저항 변화를 통해 이러한 온도 변화에 반응합니다.

신호 처리 회로는 NTC 저항 정보를 사용하여 온도 관련 효과를 추정하고 서모파일 출력에 보상을 적용합니다. 목적은 적외선 신호 자체를 늘리는 것이 아니라 센서의 열 환경 변화와 관련된 측정 변동을 줄이는 것입니다.

온도 보상이 중요한 이유

적외선 열전퇴용 NTC 서미스터는 대상 물체 이상의 영향을 받습니다. 센서 어셈블리의 온도 변화도 출력 신호에 영향을 미칠 수 있습니다.

관계는 다음과 같이 요약될 수 있습니다.

기술 사양

응용

비접촉 적외선 온도계

적외선 온도계는 열전퇴 감지 요소를 사용하여 대상과 직접 접촉하지 않고 열복사를 감지합니다. NTC는 센서의 열 환경 변화로 인한 변화를 보상하기 위한 온도 정보를 제공할 수 있습니다.

의료용 온도 측정

귀 체온계 및 기타 비접촉 의료 온도 장비를 포함한 열전퇴 기반 온도 측정 시스템은 변화하는 환경 조건에서 안정적인 센서 출력을 요구합니다. NTC는 센서 주변의 관련 온도 변화를 모니터링하여 보상 프로세스를 지원합니다.

적외선 탐지 장비

적외선 감지 시스템은 센서 온도 변화에 따라 출력 변화를 경험할 수 있습니다. 일치하는 NTC는 감지 시스템에서 온도에 따른 영향을 수정하는 데 필요한 온도 기준을 제공합니다.

HVAC 및 환경 감지

스마트 HVAC 장비 및 환경 모니터링 장치는 지속적으로 변화하는 주변 조건에서 작동할 수 있습니다. NTC 온도 보상은 열전퇴 기반 적외선 감지 모듈이 보다 일관된 측정을 유지하는 데 도움이 될 수 있습니다.

가전제품

소형 적외선 감지 모듈은 온도 감지 및 모니터링을 위해 다양한 스마트 기기에 사용됩니다. NTC는 제한된 설치 공간 내에서 온도 보상이 필요한 서모파일 어셈블리에 통합될 수 있습니다.

연구 및 과학 장비

과학 및 실험실 적외선 측정 장비에는 제어되고 반복 가능한 센서 성능이 필요할 수 있습니다. 적절하게 일치하는 NTC는 열전퇴 보상 및 교정에 필요한 온도 기준을 제공할 수 있습니다.

열전퇴 NTC 솔루션을 위해 X-Meritan을 선택하는 이유는 무엇입니까?

X-Meritan의 장점은 개별 서미스터 공급에만 국한되지 않습니다. 이 회사는 열전 재료, 핵심 구성 요소, 테스트 및 열 관리 솔루션 전반에 걸쳐 작업하여 구성 요소 맞춤화를 위한 광범위한 기술 기반을 제공합니다.

재료 및 부품 성능

X-Meritan은 열전 재료 및 반도체 열 관리 부품 분야의 경험을 보유하고 있으며 온도 제어 및 감지 관련 프로젝트를 수행하는 고객을 지원합니다.

맞춤형 부품 개발

저항, B 값, 치수 및 공차는 고객의 서모파일 어셈블리 또는 전자 회로의 요구 사항에 따라 논의될 수 있습니다.

품질 관리 및 테스트

생산 및 테스트 프로세스는 부품 성능 및 배치 일관성을 확인하는 데 사용되며 프로토타입 검증 및 후속 생산을 위한 안정적인 공급을 지원합니다.

양산 전 샘플 검증

고객은 도면, 샘플 또는 기술 요구 사항을 제공할 수 있습니다. X-Meritan은 기술 세부 사항을 전달하고 샘플 검증을 준비하며 확인 후 대량 생산을 진행할 수 있습니다.

기술통합 지원

새로운 서모파일 모듈을 개발하는 고객을 위해 X-Meritan은 NTC를 센서 및 보상 시스템과 일치시키는 데 도움이 되는 부품 선택 및 기술 커뮤니케이션에 참여할 수 있습니다.

FAQ

적외선 열전퇴에서 적외선 열전퇴용 NTC 서미스터의 기능은 무엇입니까?

NTC 서미스터는 서모파일 출력의 온도 관련 변화를 보상하기 위한 온도 정보를 제공합니다. 일반적으로 기본 적외선 감지기보다는 온도 기준 또는 보상 구성 요소로 사용됩니다.

적외선 열전퇴에 온도 보상이 필요한 이유는 무엇입니까?

열전퇴 출력은 센서 패키지의 온도와 주변 환경의 변화에 ​​의해 영향을 받을 수 있습니다. 적절한 보상이 없으면 목표 온도가 변하지 않은 경우에도 이러한 변화로 인해 측정 변동이 발생할 수 있습니다.

NTC는 열전퇴 센서를 어떻게 보상합니까?

NTC는 온도 변화에 따라 저항을 변경합니다. 서모파일 시스템은 이 저항을 읽고 신호 처리 회로 또는 보상 알고리즘에서 결과 온도 정보를 사용하여 온도 관련 출력 변동을 수정합니다.

열전퇴에 대한 NTC의 저항 값을 어떻게 선택합니까?

필요한 저항은 서모파일 회로, 기준 온도, 보상 방법 및 예상 작동 범위에 따라 다릅니다. NTC는 서모파일 및 신호 처리 설계와 함께 선택해야 합니다.

B 값이 서모파일 온도 보상에 영향을 줍니까?

예. B 값은 NTC의 저항-온도 관계를 결정하므로 보상 시스템에서 사용되는 온도 정보에 영향을 미칩니다.

NTC 저항과 B 값을 맞춤 설정할 수 있나요?

예. X-Meritan은 서모파일 시스템 요구 사항에 따라 맞춤형 저항 및 B 값에 대해 논의할 수 있습니다.

서모파일 NTC의 치수를 맞춤 설정할 수 있나요?

예. 치수 및 물리적 구성은 열전퇴 하우징, 설치 공간 및 조립 요구 사항에 따라 평가될 수 있습니다.

X-Meritan은 도면이나 샘플을 기반으로 NTC를 개발할 수 있습니까?

예. 고객은 평가를 위해 도면, 샘플 또는 기술 사양을 제공할 수 있습니다. 양산 전 샘플 검증이 완료될 수 있습니다.

이 NTC는 의료용 적외선 온도계에 적합합니까?

NTC 서미스터는 의료용 온도 측정 장비를 포함한 열전퇴 기반 적외선 온도계의 온도 보상 부품으로 사용할 수 있습니다. 비저항, B 값, 공차 및 물리적 구성은 센서 설계에 따라 선택해야 합니다.
