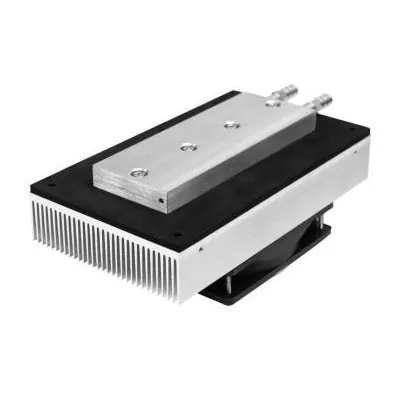

액체-공기 열전 냉각기 어셈블리

X-Meritan은 열전 냉각 부품을 개발 및 제조합니다. 이러한 구성 요소는 액체 유량, 열 부하, 목표 온도, 사용 가능한 설치 공간 및 공기 측 열 방출 요구 사항을 기반으로 구성할 수 있습니다. 우리는 열전 모듈을 사용하여 액체 회로에서 주변 공기로 열을 전달하는 통합 열 관리 솔루션인 액체-공기 열전 냉각기 어셈블리를 생산합니다. 이 시스템은 액체 냉각판, 열전 냉각기, 라디에이터 및 팬을 단일 구성 요소로 통합하여 압축기나 냉매 없이도 액체 냉각 장비에 대한 능동 온도 제어 기능을 제공합니다.

주요 특징

●액체에서 공기로의 열 전달: 열전 냉각 모듈과 공냉식 방열판을 통해 액체 회로의 열을 주변 공기로 전달합니다.

능동형 온도 제어: 액체 온도 제어가 필요한 응용 분야에 능동형 냉각 및 가열 기능을 제공합니다.

통합 설계: TEC 모듈, 액체 냉각판, 방열판, 팬 및 관련 구성 요소를 소형 열 어셈블리에 결합합니다.

냉매 없음: 압축기나 냉매 회로 없이 고체 열전 냉각을 사용합니다.

소형 및 저진동: TEC 내부에는 기계식 압축기가 없으므로 민감한 장비 및 공간이 제한된 시스템에 적합합니다.

사용자 정의 가능한 구성: 냉각 용량, 크기, 액체 인터페이스, 전기 특성 및 공기측 구성 요소를 응용 분야 요구 사항에 따라 사용자 정의할 수 있습니다.

액체-공기 TEC 어셈블리는 어떻게 작동합니까?

액체-공기 열전 냉각기 어셈블리는 펠티에 효과를 사용하여 액체 측에서 공기 측으로 열을 이동시킵니다.

기본 열 경로는 다음과 같습니다.

●액체 → 냉각판 → TEC 모듈 → 방열판 → 팬 → 주변 공기

TEC 모듈에 DC 전원이 공급되면 액체 냉각판에서 열이 흡수되어 뜨거운 쪽 방열판으로 전달됩니다. 그런 다음 팬은 방열판을 통해 공기를 밀어 넣어 열을 주변 환경으로 제거합니다.

냉각 성능은 TEC 모듈, 액체 유량, 열 인터페이스, 고온측 열 방출, 주변 온도 및 전기 작동 조건에 따라 달라집니다.

응용

레이저 및 광학 장비

레이저 시스템, 광학 부품 및 기타 수냉식 광전자 장비의 온도 안정화에 사용됩니다.

실험실 장비

액체 대 공기 열전 냉각기 어셈블리는 안정적인 액체 온도가 필요한 분석 장비, 실험실 온도 제어 시스템 및 테스트 장비에 적합합니다.

의료 및 진단 장비

컴팩트한 액체 온도 제어가 필요한 의료 및 진단 장비에 통합될 수 있습니다.

산업용 전자제품

전자 장비, 제어 시스템, 센서 및 기타 열에 민감한 산업용 장치의 냉각 액체 루프에 적합합니다.

배터리 및 에너지 시스템

배터리 관련 구성 요소 및 액체 냉각이 필요한 기타 시스템의 국부적인 열 관리에 사용할 수 있습니다.

정밀 열 제어

압축기 기반 냉동 없이 액체 온도 제어가 필요한 응용 분야에 적합합니다.

사용자 정의 옵션

X-Meritan은 응용 분야별 열 및 기계적 요구 사항에 따라 액체-공기 열전 냉각기 어셈블리를 개발할 수 있습니다.

사용자 정의에는 다음이 포함될 수 있습니다.

● TEC 모듈 크기 및 구성

● 냉각 용량

● 액체 냉각판 치수

● 액체 입구 및 출구 구성

● 튜브 또는 피팅 요구사항

● 액체 유량

● 방열판 크기

● 팬 크기 및 공기 흐름

● 작동 전압 및 전류

● 온도 센서

● 마운팅 구조

● 전기 연결

● 전체 조립 치수

고객은 평가를 위해 열 요구 사항, 엔지니어링 도면, 기존 샘플 또는 장비 사양을 제공할 수 있습니다.

X-Meritan을 선택하는 이유는 무엇입니까?

통합 TEC 솔루션: TEC 모듈, 액체 냉각판, 방열판 및 팬을 하나의 열 어셈블리로 설계할 수 있습니다.

열전 재료 전문 지식: 사내 열전 재료 개발은 응용 분야별 TEC 구성을 지원합니다.

맞춤형 열 설계: 냉각 용량, 액체 흐름, 치수 및 전기 매개변수를 실제 시스템에 일치시킬 수 있습니다.

프로토타입부터 생산까지: 열 설계 및 프로토타입 개발부터 테스트 및 대량 생산까지 지원합니다.

애플리케이션 중심 엔지니어링: 설계에서는 TEC 모듈을 별도로 선택하는 대신 전체 열 경로를 고려합니다.

자주 묻는 질문

수냉식 열전 냉각기 어셈블리란 무엇입니까?

열전 모듈을 사용하여 액체 회로에서 주변 공기로 열을 전달하는 통합 냉각 어셈블리입니다. 액체 냉각판, 열전 냉각기(TEC) 모듈, 공냉식 라디에이터 및 팬으로 구성됩니다.

수냉식과 공냉식 TEC 냉각의 차이점은 무엇입니까?

수냉식 TEC 어셈블리는 냉각판을 통해 액체를 냉각하고 라디에이터를 통해 주변 공기로 열을 방출합니다. 이 구성은 열원이 액체 회로에 연결되어 있거나 액체 냉각이 대상 장비와의 더 나은 열 접촉을 제공하는 경우 매우 유용합니다.

이 어셈블리가 냉각 및 가열 기능을 동시에 제공할 수 있습니까?

예. TEC 모듈의 극성을 바꾸면 열 전달 방향이 바뀔 수 있으므로 시스템 설계가 양방향 온도 제어를 지원할 때 동일한 어셈블리가 활성 가열 또는 냉각을 제공할 수 있습니다.

맞춤형 디자인에는 어떤 정보가 필요합니까?

가장 유용한 정보에는 열 부하, 액체 유형, 액체 유량, 입구 온도, 목표 온도, 주변 온도, 사용 가능한 설치 공간, 전원 공급 장치 및 연결 요구 사항이 포함됩니다. 엔지니어링 도면이나 샘플도 기계 구조를 평가하는 데 도움이 될 수 있습니다.

X-Meritan은 액체 연결부와 라디에이터를 맞춤 제작할 수 있습니까?

예. 액체 흡입구/배출구 연결, 냉각판 치수, 라디에이터 구성, 팬 선택, 장착 구조 및 전체 조립 치수를 모두 애플리케이션에 맞게 맞춤화할 수 있습니다.
