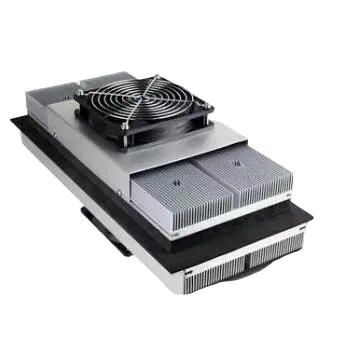

직접 공기 열전 냉각기 어셈블리

X-Meritan은 소형 산업용 인클로저와 민감한 장비의 열 병목 현상을 해결하기 위해 특수한 직접 공기 열전 냉각기 어셈블리를 제조합니다. 고성능 펠티에 모듈, 맞춤형 냉각판, 방열판 및 팬을 단일 솔리드 스테이트 하위 어셈블리에 통합한 이 솔루션은 유기 접착제나 유체 루프 없이 직접 지점 냉각을 제공합니다. 기계적 진동, 과열 및 성능 저하로부터 레이저 다이오드, 의료 진단 도구 및 통신 전자 장치를 보호합니다.

어떻게 작동하나요?

직접 공기 열전 냉각기 어셈블리는 펠티에 효과를 사용하여 대상 장착 표면에서 열을 방출하고 주변 환경으로 방출합니다.

열 경로:

대상 열원 → 냉측 플레이트/방열판 → TEC 모듈 → 핫측 라디에이터 → 배기 팬 → 주변 공기

DC 전원이 공급되면 냉각판에서 흡수된 열이 반도체 요소를 거쳐 뜨거운 쪽 라디에이터로 이동합니다. 뜨거운 쪽 팬은 지속적으로 폐열을 주변 공기로 배출하는 반면, 옵션인 차가운 쪽 팬은 인클로저 내부의 차가운 공기를 순환시킵니다. 전체 성능은 열 부하(Qmax), 목표 온도 차이(ΔTmax), 입력 전류(Imax) 및 주변 방열 효율에 따라 달라집니다.

주요 특징

직접 표면 대 공기 열 전달: 차가운 쪽 장착 표면에서 직접 열을 흡수하고 강제 대류 방열판을 통해 주변 공기로 배출합니다.

무접점 신뢰성: 조용하고 진동 없는 작동을 위해 압축기, 냉매 루프 및 움직이는 기계 부품(팬 제외)을 제거합니다.

신속한 열 응답: 입력 DC 전류를 조정하여 순간적인 가열/냉각 전환과 미세한 온도 조절이 가능합니다.

불활성 환경 조립: 진공 납땜 및 불활성 대기 포장은 내부 산화, 가스 방출 및 열 분해를 방지합니다.

작고 견고한 설치 공간: 공간이 제한된 하우징, 실외 통신 캐비닛 및 휴대용 진단 장치에 쉽게 통합됩니다.

주문 제작: 냉각판 형상, 팬 구성, 작동 전압 및 열 용량이 특정 인클로저 설계와 일치합니다.

주요 대상 애플리케이션

정밀 전자 인클로저 밀봉된 하우징의 열 과부하로부터 민감한 제어 전자 장치, 전원 공급 장치 및 자동화 모듈을 보호합니다.

의료 진단 장비 직접 공기 열전 냉각기 어셈블리는 임상 분석기, 의료 영상 구성 요소 및 온도에 민감한 시약에 안정적이고 진동 없는 열 제어 기능을 제공합니다.

광학 및 레이저 시스템 고출력 레이저 다이오드 및 광학 센서의 고정 온도를 유지하여 파장 드리프트 및 신호 왜곡을 제거합니다.

통신 하드웨어 압축기 유지 관리가 불가능한 원격 실외 통신 캐비닛 및 기지국에 대한 지속적인 냉각을 보장합니다.

사용자 정의 옵션

1. 냉각 용량(Qmax): 목표 열 부하에 맞게 설계된 단일 단계 또는 다단계 TEC 구성입니다.

2. 냉각판 인터페이스: 맞춤형 장착 구멍 패턴, 표면 평탄도 사양, 직접 부착형 콜드 블록 치수.

3. 공기측 소산: 맞춤형 방열판 압출 프로파일, 히트 파이프 통합 및 높은 CFM/방수 팬 선택.

4. 전기 매개변수: 맞춤형 작동 전압(12V, 24V, 48V DC), 최대 전류 제한(Imax) 및 통합 서미스터/NTC 센서.

5. 환경 보호: 열악한 실외 환경을 위한 IP 등급 팬, 컨포멀 코팅 및 부식 방지 표면 처리(옵션).

X-Meritan을 선택하는 이유는 무엇입니까?

사내 제조 관리: 반도체 테스트부터 최종 조립, 진공 납땜 및 밀폐 밀봉까지 전체 감독합니다.

엄격한 품질 표준: 어셈블리의 100%는 엄격한 AC 저항(Rac), 열 전도성 및 Seebeck 계수 테스트를 거칩니다.

첨단 소재 시너지 효과: 뛰어난 열 효율과 긴 작동 수명을 위해 자체 고강도 압출 열전 소재를 사용합니다.

프로토타입부터 대량 생산까지: 초기 열 시뮬레이션 및 CAD 레이아웃부터 대량 생산까지 완벽한 기술 지원을 제공합니다.

자주 묻는 질문

직접 공기 열전 냉각기 어셈블리란 무엇입니까?

이는 펠티에 모듈을 사용하여 고체 표면이나 냉각판에서 직접 열을 끌어와 공냉식 방열판과 팬을 사용하여 주변 공기로 배출하는 고체 열 관리 장치입니다.

액체 대 공기 냉각 대신 직접 공기 냉각을 선택해야 하는 경우는 언제입니까?

공기 직접 조립은 열원을 냉각판에 직접 장착할 수 있거나 공간, 무게 또는 유지 관리 제약으로 인해 액체 루프, 펌프 및 튜브를 설치할 수 없는 경우에 이상적입니다.

이 어셈블리가 냉각과 가열을 모두 제공할 수 있습니까?

예. 적용된 DC 전류의 극성을 역전시킴으로써 열전 모듈은 열 흐름의 방향을 역전시켜 능동 가열과 냉각 사이를 원활하게 전환할 수 있습니다.

맞춤형 어셈블리 설계를 평가하려면 어떤 매개변수가 필요합니까?

최적의 구성을 결정하려면 목표 열 부하(Qc), 필요한 온도 차이(ΔT), 최대 주변 온도, 사용 가능한 설치 공간/CAD 제약 조건 및 선호하는 DC 전압을 제공하십시오.
