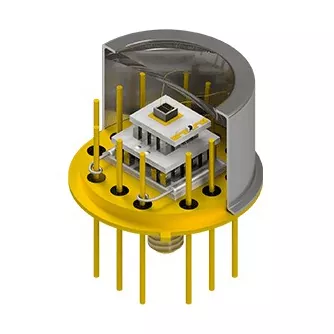

X-Meritan은 정밀 전자 장치의 열 병목 현상을 해결하기 위해 열전 냉각기를 갖춘 특수 맞춤형 헤더를 제조합니다. 마이크로 펠티에 모듈, 맞춤형 헤더 및 서미스터를 단일 하위 어셈블리에 통합한 이 솔루션은 유기 접착제나 유체 루프 없이 직접 부분 냉각을 제공합니다. 레이저 다이오드, APD 및 센서를 파장 드리프트 및 노이즈로부터 보호합니다.
광학 및 마이크로 전자 패키징의 기존 개별 TEC 마운팅은 높은 열 접촉 저항, 밀폐형 패키지 내부의 접착제 가스 방출 위험 및 복잡한 수동 조립을 도입합니다. 열전 냉각기가 포함된 X-Meritan의 맞춤형 헤더는 마이크로 펠티에 모듈, 맞춤형 헤더 베이스 및 열 센서를 단일 하위 어셈블리에 결합하여 이러한 패키징 병목 현상을 직접 해결합니다.
1. 밀폐형 인클로저의 제로 가스 방출: 모든 마이크로 TEC는 전도성 에폭시 대신 금주석(AuSn) 공융 납땜을 사용하여 헤더에 장착되어 휘발성 유기 화합물이 광학 창에 김이 서리게 하거나 레이저 면을 오염시키는 것을 방지합니다.
2. 낮은 인터페이스 열 저항: TEC 요소를 패키지 헤더 기판에 직접 납땜하면 금속 열 경로가 제공되어 접합부-케이스 열 저항(Rth)이 크게 낮아집니다.
3. 제어된 불활성 조립: 다이 배치, 와이어 본딩 및 예비 밀봉이 자동화된 불활성 가스 환경에서 수행되어 산화 및 내부 습기 트랩을 제거합니다.
4. 높은 기계적 밀도: 독점 압출 소재를 활용하여 0.2mm만큼 얇은 마이크로 요소를 TO-46 또는 소형 Butterfly 패키지와 같은 제한된 하우징 공간에 포장할 수 있습니다.
5. 유연한 배송 형식: 다운스트림 포장 라인 요구 사항에 따라 반제품 헤더(고객 다이 부착 및 와이어 본딩이 가능한 사전 접착 TEC) 또는 완전 밀봉된 하위 어셈블리로 배송됩니다.
주문 제작된 각 맞춤형 헤더(열전 냉각기 어셈블리 포함)는 광학 또는 IC 레이아웃에 정밀하게 일치합니다.
• 헤더 패키지 스타일: TO-39, TO-8, TO-3, TO-46, 14핀 버터플라이(BTF), BOX 패키지 또는 맞춤형 구리/세라믹 헤더.
• 기판 및 도금: 금 와이어 본딩을 위해 Ni 층 위에 Au를 전기도금한 Kovar, 구리-텅스텐(CuW), AlN/세라믹.
• TEC 스테이징 및 형상: 깊은 냉각 요구 사항(ΔT>70°C)을 위한 중간 또는 다단계 피라미드 구조를 위한 단일 스테이지 마이크로 모듈입니다.
• 통합 피드백 센서: 긴밀한 폐쇄 루프 제어를 위해 차가운 기판 근처에 배치된 표면 장착 NTC 서미스터 또는 PT100/PT1000 RTD.
• 전기 인터페이스: 맞춤형 리드 핀 수, 핀 배열 피치, 리드 길이 및 와이어 본딩 패드 배열.
TOSA/ROSA 송수신기, EML, 펌프 레이저 및 DWDM 구성 요소에 대한 파장 안정화입니다.
변동하는 주변 조건에 따라 APD(Avalanche Photodiode) 및 펄스 레이저 다이오드에 대한 열 제어가 가능합니다.
미세유체 PCR, 분광학 및 바이오칩 센서의 밀리미터 미만 온도 조절.
고전력 IC, 야간 투시 초점면 배열(FPA) 및 가스 분석 감지기를 위한 스팟 냉각.
패키지 헤더, 마이크로 TEC 및 온도 센서는 하나의 단일 하위 어셈블리로 설계 및 통합되었습니다.
사내 압출 열전 소재는 초박형 및 다단계 TEC 설계에 탁월한 기계적 강도를 제공합니다.
공융 본딩과 불활성 분위기 와이어 본딩은 장기적인 신뢰성과 가스 방출 제로를 보장합니다.
열 시뮬레이션 및 맞춤형 툴링부터 샘플 프로토타입 제작 및 전체 규모 생산에 이르기까지 완벽한 엔지니어링 지원을 제공합니다.
A: 사전 통합된 헤더는 시설에서 수동 TEC-헤더 납땜을 제거하고 공장에서 테스트된 공융 본드 무결성을 보장하며 밀폐 패키지 내부에서 제로 가스 방출을 보장합니다.
답: 그렇습니다. 대부분의 고객은 사전 결합된 TEC 및 와이어 결합 패드가 포함된 반제품 헤더를 주문합니다. 표준 다이 부착, 금 와이어 본딩 및 뚜껑 밀봉 작업을 하위 어셈블리에서 직접 진행할 수 있습니다.
A: 압출된 Bi2Te3 소재는 훨씬 더 높은 기계적 강도와 미세한 입자 구조를 갖추고 있어 스트레스가 많은 포장 공정 중에 균열 없이 초박형 TEC 요소(최저 0.2mm)를 슬라이싱할 수 있습니다.
A: 목표 열 부하(Qc), 필요한 온도 차이(ΔT), 인클로저 스타일 또는 CAD 모델, 주변 온도 범위 및 전기 구동 제한을 제공하십시오. 우리 엔지니어링 팀은 열 적합성을 계산하고 제안된 헤더 도면을 출력합니다.
