펠티에 냉각 어셈블리

X-Meritan은 광통신 모듈, 의료 테스트 장비 및 정밀 열 제어 시스템용 Peltier 냉각 어셈블리 솔루션을 전문으로 하는 숙련된 중국 제조업체입니다. 반도체 기술을 기반으로 하는 어셈블리는 부품 이동 없이 조용한 작동을 제공하고 정확한 온도 관리를 지원합니다.

문의 보내기

제품 설명

X-Meritan은 고급 반도체 열 기술을 기반으로 하는 Peltier 냉각 어셈블리 솔루션을 전문으로 하는 중국 제조업체입니다. 이 어셈블리는 전류가 열전 재료를 통과할 때 두 개의 세라믹 판 사이에 열을 전달하는 반도체 펠티에 효과를 통해 작동합니다. 기계식 냉동 시스템과 달리 압축기나 냉매 없이 작동하여 정밀 냉각 응용 분야의 진동, 소음 및 유지 관리 요구 사항을 줄이는 데 도움이 됩니다. 통합 설계는 열전 모듈과 방열 구조를 결합하여 정밀한 온도 제어가 필요한 소형 장비에 설치할 수 있습니다.

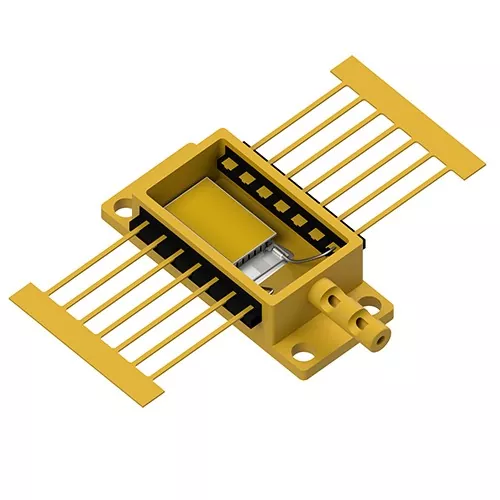

Peltier Cooling Assembly

핵심 기능

컴팩트한 디자인

컴팩트한 구조로 제한된 설치 공간에서도 장비에 통합할 수 있습니다. 얇은 프로파일은 광학 모듈, 휴대용 의료 기기 및 효율적인 열 제어가 필요한 기타 시스템에 적합합니다.

신속한 온도 반응

열전 작동 원리는 전원 활성화 후 빠른 냉각 또는 가열 반응을 가능하게 하여 장비가 안정적인 온도 조건에 더 빨리 도달하도록 돕습니다.

정확한 열 조정

전류를 조정하여 냉각 및 가열 성능을 제어할 수 있으므로 민감한 전자 및 광학 부품에 유연한 온도 조절이 가능합니다.

솔리드 스테이트 신뢰성

내부 이동 부품이 없는 이 어셈블리는 기계적 진동과 작동 소음을 줄이면서 산업 환경에서 지속적인 작동을 지원합니다.

제품 매개변수

제품명	방열판 어셈블리가 포함된 쿨러 모듈
최대 온도차(ΔT)	≥ 67°C ~ 72°C(진공 환경)
최대 냉각 용량	몇 와트에서 수백 와트까지의 전체 범위를 포괄합니다.
최대 작동 전압	표준: 3.9V, 15.4V, 24V, 31.1V(맞춤형)
최대 작동 전류	1A ~ 20A+ 범위
세라믹 판재	알루미나(Al2O3) / 질화알루미늄(AlN, 높은 열전도율)
치수	15mm x 15mm ~ 62mm x 62mm(맞춤형)

제품 구조

1. 고성능 세라믹 기판: 알루미나(Al2O3) 또는 질화알루미늄(AlN) 세라믹 플레이트는 반도체 부품을 지지하는 동시에 전기 절연성과 열 전도성을 제공합니다.

2. 반도체 열전대: P형과 N형 반도체 쌍을 정밀 용접으로 연결하여 열 전달을 위한 열전 효과를 생성합니다.

3. 보호 캡슐화: 밀폐 소재는 작동 중 습기와 산화로부터 내부 구성 요소를 보호하는 데 도움이 됩니다.

4. 전기 리드: 내구성이 뛰어난 리드는 안정적인 전류 전송과 산업 또는 전자 시스템으로의 통합을 지원합니다.

성능상의 이점

1. 넓은 온도 차이: 어셈블리는 60~70°C의 최대 온도 차이(ΔTmax)를 달성할 수 있어 다양한 환경 조건에서 작동하는 정밀 장비에 국부적인 냉각 성능을 제공합니다.

2. 안정적인 장기 작동: 솔리드 스테이트 구조는 기계적 마모를 줄이고 구성 요소 이동으로 인한 성능 저하 없이 지속적인 작동을 지원합니다.

3. 유연한 전압 옵션: 다양한 전압 사양을 통해 광학 장비, 의료 기기 및 자동차 애플리케이션을 포함한 다양한 전자 시스템에 통합할 수 있습니다.

4. 효율적인 열 전달: 열전 소자와 방열판 구조의 결합으로 컴팩트한 설치 크기를 유지하면서 방열 효율이 향상됩니다.

응용 분야

1. 광통신: 광 모듈 및 광자 장비의 안정적인 온도를 유지하여 일관된 성능을 지원하는 데 사용됩니다.

2. 의료 테스트 장비: 정확한 열 조절이 필요한 진단 및 실험실 시스템에 적용됩니다.

3. 자동차 전자 장치: 효과적인 열 관리가 필요한 소형 전자 시스템에 적합합니다.

4. 실험실 장비: 정밀 테스트 장비에 제어된 가열 및 냉각 기능을 제공합니다.

설치 가이드

1. 표면 접촉: 접촉 표면을 평평하게 유지하고 열 그리스를 고르게 바릅니다. 압력이 고르지 않아 세라믹 판이 손상될 수 있으므로 나사를 균등하게 조이십시오.

2. 열 방출: 열 축적을 방지하고 냉각 효율을 유지하려면 뜨거운 면에 적절한 방열판을 설치하세요.

3. 습기 보호: 습기가 많은 환경에서는 배선 연결부와 가장자리를 습기 노출로부터 보호하여 산화 위험을 줄입니다.

4. 정기 청소: 공기 흐름과 열교환 성능을 유지하려면 라디에이터와 방열판의 먼지를 정기적으로 제거하세요.

X-메리탄 소개

X-Meritan은 반도체 냉각 기술 개발 및 열 관리 솔루션을 전문으로 합니다. 6명의 박사로 구성된 R&D 팀과 200명 이상의 생산 팀의 지원을 받는 이 회사는 제품 개발, 제조 공정 및 품질 관리에 중점을 두고 있습니다. ISO9001:2015 및 IATF16949:2016 표준에 따라 인증된 품질 관리 시스템과 제품 안전 요구 사항에 대한 UL 및 CQC 인증을 통해 X-Meritan은 구조화된 제조 절차를 유지하여 안정적인 성능과 일관된 품질을 지원합니다.

열전 기술 및 냉각 시스템 통합 분야의 경험을 바탕으로 X-Meritan은 광통신, 의료 장비 및 기타 정밀 응용 분야를 위한 Peltier 냉각 어셈블리 솔루션을 제공합니다. 이 회사는 반도체 기술 전문 지식, 제조 역량 및 품질 관리 프로세스를 결합하여 다양한 응용 분야 요구 사항에 맞는 신뢰할 수 있는 열 관리 솔루션을 개발합니다.
