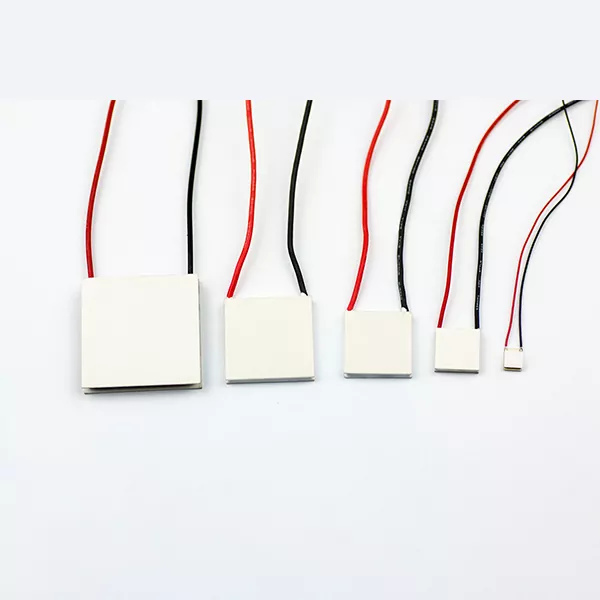

특수 용도를 위한 직렬 또는 병렬 연결이 가능한 일반 TE 냉각기

광섬유 통신, 의료 장비, 자동차 전자 장치, 실험실 기기 및 기타 정밀 시스템 애플리케이션의 경우 TEC 구성의 선택은 냉각 성능과 전체 시스템 효율성에 직접적인 영향을 미칠 수 있습니다. X-Meritan은 직렬, 병렬 및 혼합 직렬-병렬 구성뿐만 아니라 고객 도면, 샘플 및 적용 조건을 중심으로 개발된 맞춤형 솔루션도 지원합니다.

복잡한 열 관리를 위한 유연한 구성

열전 냉각 시스템이 항상 단일 모듈 솔루션을 갖는 것은 아닙니다. 필요한 냉각 용량이 증가하거나 사용 가능한 전원 공급 장치 및 설치 공간이 더욱 까다로워지면 여러 TE 쿨러를 함께 작동해야 할 수도 있습니다.

이러한 냉각기가 배열되는 방식은 시스템 설계의 중요한 부분이 됩니다.

특수 용도를 위한 직렬 또는 병렬 연결이 가능한 X-Meritan 일반 TE 냉각기는 직렬 또는 병렬로 구성할 수 있으므로 엔지니어는 필요한 열 전달 성능, 흐름 조건, 압력 강하 및 시스템 용량에 따라 적절한 배열을 선택할 수 있습니다. 보다 복잡한 요구 사항이 있는 애플리케이션의 경우 혼합 구성도 고려할 수 있습니다.

X-Meritan은 TEC 모듈을 분리된 구성 요소로 취급하는 대신 전체 열 관리 시스템 내에서 냉각기가 어떻게 작동하는지 살펴봅니다.

직렬 또는 병렬: 어떤 구성이 더 적합합니까?

직렬 구성과 병렬 구성의 차이점은 주로 냉각 시스템이 흐름을 처리하고 열 부하를 분산하는 방법과 관련됩니다.

시리즈 구성

직렬 배열에서는 냉각 매체가 TE 냉각기를 차례로 통과합니다. 이는 상대적으로 집중된 흐름 경로를 생성하고 냉각 채널을 통해 더 높은 흐름 속도를 제공할 수 있습니다.

이 구성은 응용 분야의 유량이 제어되고 소형 시스템 내에서 효과적인 열 전달이 필요한 경우 유용할 수 있습니다. 연속 흐름 경로는 또한 흐름 분포를 비교적 간단하게 만듭니다.

절충안은 압력 강하입니다. 더 많은 냉각기가 순차적으로 연결될수록 전체 흐름 저항이 증가합니다. 높은 유량이 필요한 시스템의 경우 펌핑 요구 사항이 커지고 에너지 소비가 높아질 수 있습니다.

병렬 구성

병렬 배열에서는 흐름이 모든 냉각기를 순차적으로 통과하는 대신 여러 TE 냉각기로 나누어집니다.

이는 각 분기의 흐름 경로를 줄이고 전체 압력 강하를 낮추는 데 도움이 될 수 있습니다. 이는 시스템에 더 큰 유량이 필요하거나 펌핑 에너지를 줄이는 것이 중요한 고려 사항일 때 병렬 구성을 특히 유용하게 만듭니다.

주요 과제는 흐름 분포입니다. 분기가 적절하게 설계되지 않으면 냉각기마다 유량이 다를 수 있으며 이는 열 성능의 일관성에 영향을 미칠 수 있습니다.

이러한 이유로 직렬과 병렬 사이의 선택은 냉각 용량만을 기준으로 해서는 안 됩니다. 유압 조건과 전체 시스템 설계도 고려해야 합니다.

직렬 대 병렬 TE 쿨러 비교

응용

광섬유 통신 장비에서 특수 용도를 위한 직렬 또는 병렬 연결이 가능한 일반 TE 냉각기는 광학 부품 및 레이저 관련 장치의 온도 안정성이 중요한 곳에 사용할 수 있습니다. 이러한 시스템에서는 컴팩트한 크기와 정밀한 열 제어가 기존 냉동 용량보다 더 중요한 경우가 많습니다.

의료 및 산업 장비의 경우 TEC 냉각은 온도에 민감한 부품 및 정밀 기기에 대한 국부적인 온도 제어를 제공할 수 있습니다. 구성을 사용자 정의하는 기능은 사용 가능한 설치 공간이 제한되어 있는 경우 특히 유용합니다.

전자 및 광학 부품이 소형 시스템 내에서 안정적인 작동 온도를 필요로 하는 자동차 전자 장치 및 LiDAR 관련 장비에도 동일한 원칙이 적용됩니다. 실험실 및 연구 장비의 경우 TEC 기술은 제어되고 국부화된 온도 관리에 대한 또 다른 실용적인 접근 방식을 제공합니다.

맞춤형 직렬-병렬 TEC 솔루션

일부 열 관리 시스템은 표준 TEC 모듈로 적절하게 처리할 수 없습니다.

X-Meritan은 고객 도면, 샘플 또는 애플리케이션 사양을 토대로 필요한 TE 쿨러 구성을 평가할 수 있습니다. 프로젝트에 따라 솔루션은 직렬 배열, 병렬 배열 또는 이 둘의 조합을 사용할 수 있습니다.

개발 단계에서는 냉각 용량, 작동 조건, 모듈 크기, 흐름 요구 사항 및 설치 제한과 같은 요소를 함께 고려할 수 있습니다. 구성이 확인되면 대량 생산에 들어가기 전에 고객 평가를 위해 샘플을 생산할 수 있습니다.

이 접근 방식은 특수 열 관리 시스템을 개발하는 OEM 프로젝트 및 장비 제조업체에 특히 적합합니다.

자주 묻는 질문

직렬 및 병렬 TE 쿨러 구성의 차이점은 무엇입니까?

직렬 구성은 여러 TE 냉각기를 통해 냉각 매체를 순차적으로 보내는 반면, 병렬 구성은 흐름을 여러 냉각기로 나눕니다. 직렬 배열은 보다 집중된 흐름 경로를 제공할 수 있지만 더 높은 압력 강하를 생성할 수 있습니다. 병렬 배열은 일반적으로 흐름 저항을 감소시키지만 적절한 흐름 균형이 필요합니다.

직렬-병렬 혼합 구성은 언제 사용해야 합니까?

시스템이 열 전달 성능, 유량 및 압력 강하의 균형을 맞춰야 하는 경우 혼합 구성을 고려할 수 있습니다. 병렬 및 직렬 섹션을 결합함으로써 전체 냉각 시스템을 복잡한 작동 조건에 보다 정확하게 적용할 수 있습니다.

X-Meritan은 도면이나 샘플에 따라 TE 쿨러를 맞춤 제작할 수 있습니까?

예. X-Meritan은 특정 치수 또는 직렬 병렬 배열이 필요한 프로젝트를 포함하여 고객 도면, 샘플 및 응용 분야 요구 사항을 기반으로 TE 냉각기 구성을 개발할 수 있습니다.

TEC 구성 선택에 필요한 정보는 무엇입니까?

냉각 요구 사항, 작동 온도, 필요한 온도 차이, 전압, 전류, 흐름 조건, 설치 공간 및 열 방출 조건이 유용한 출발점입니다. 더 자세한 애플리케이션 정보를 통해 X-Meritan은 구성을 더 정확하게 평가할 수 있습니다.

이 TE 쿨러는 광통신 장비에 적합합니까?

예. 열전 냉각은 광학 및 전자 부품의 국부적이고 안정적인 온도 제어가 필요한 응용 분야에 적합합니다. X-Meritan의 솔루션은 특정 공간 및 열 요구 사항에 맞게 조정할 수 있습니다.
